华为MPLS Virtual PN option B配置&wireshark抓包分析

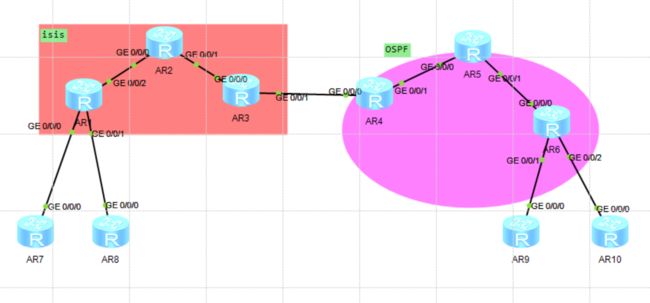

一、MPLS V3PN跨域OptionB

1.配置思路

1）基础配置（IGP，PE与ASBR-PE建立BGP-v4邻居）

2）在PE创建实例，配置RT、RD绑定接口，配置双向重分布

3）在公网起MPLS LDP

4）在ASBR-PE之间建立BGP-VPNv4邻居关系（关闭RT识别&通告内部的CE路由）

2.配置

②======接着建立PE-ASBR的v4的邻居关系===========
[R1]bgp 1
[R1-bgp]undo default ipv4-unicast
[R1-bgp]peer 3.3.3.3 as-number 1
[R1-bgp]peer 3.3.3.3 connect-interface  LoopBack 1
[R1-bgp]ipv4-family v4 unicast
[R1-bgp-af-v4]peer 3.3.3.3 enable

[R3]bgp 1
[R3-bgp]undo default ipv4-unicast
[R3-bgp]peer 1.1.1.1 as-number 1
[R3-bgp]peer 1.1.1.1 connect-interface  lo1
[R3-bgp]ipv4-family v4 unicast
[R3-bgp-af-v4]peer 1.1.1.1 enable
（右边的ISP同理）

③============创建实例（RT、RD绑定进接口）========
[R1]ip -instance A
[R1--instance-A]route-distinguisher 1:1
[R1--instance-A-af-ipv4]-target 1:1
[R1--instance-A-af-ipv4]int g0/0/0
[R1-GigabitEthernet0/0/0]ip binding -instance A
[R1-GigabitEthernet0/0/0]ip add 1.1.17.1 24
[R1]ip -instance B
[R1--instance-B]route-distinguisher 2:2
[R1--instance-B-af-ipv4]-target 2:2
[R1--instance-B-af-ipv4]int g0/0/1
[R1-GigabitEthernet0/0/1]ip binding -instance B
[R1-GigabitEthernet0/0/1]ip add 1.1.18.1 24
（右边PE同理）

④=====再PE和CE之间创建路由可达，实现CE与PE互通=======
（IGP（双向重分布），EBGP）
左边（OSPF-重分布）
[R1-ospf-2-area-0.0.0.0]int g0/0/0
[R1-GigabitEthernet0/0/0]ospf enable 2 area 0
[R1]ospf 2 -instance A
[R1-ospf-2]area 0
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ospf enable 3 area 0
[R1]ospf 3 -instance B
[R1-ospf-3]area 0

[R7]int g0/0/0
[R7-GigabitEthernet0/0/0]ospf enable 2 area 0
[R7]int lo1
[R7-LoopBack1]ospf enable 2 area 0
[R7-ospf-2]area 0

[R8]int g0/0/0
[R8-GigabitEthernet0/0/0]ospf enable 3 area 0
[R8]int g0/0/1
[R8-GigabitEthernet0/0/1]ospf enable 3 area 0
[R8]ospf 3
[R8-ospf-3]area 0
重分布：
[R1]bgp 1
[R1-bgp]ipv4-family -instance A
[R1-bgp-A]import-route ospf 2
[R1-bgp]ipv4-family -instance B
[R1-bgp-B]import-route ospf 3
[R1]ospf 2 -instance A
[R1-ospf-2]import-route bgp
[R1]ospf 3 -instance B
[R1-ospf-3]import-route bgp

右边（EBGP）
[R6]bgp 2
[R6-bgp]ipv4-family -instance A
[R6-bgp-A]peer 1.1.69.9 as-number 9
[R6-bgp]ipv4-family -instance B
[R6-bgp-B]peer 1.1.106.10 as-number 10

[R9]bgp 9
[R9-bgp]peer 1.1.69.6 as-number 2
[R9-bgp]network 9.9.9.9 32
[R9-bgp]network 1.1.69.0 24

[R10]bgp 10
[R10-bgp]peer 1.1.106.6 as-number 2
[R10-bgp]network 1.1.106.0 24
[R10-bgp]network 10.10.10.10 32


⑤===============在ISP环境中启用MPLS LDP===========

⑥=======再ASBR上互相建立EBGPv4邻居关系==========
[R3-bgp] ipv4-family v4
[R3-bgp-af-v4]undo policy -target-------关闭RT的识别接收传送过来的CE

[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 1.1.34.3 24
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 1.1.34.4 24

[R3]bgp 1
[R3-bgp]undo default ipv4-unicast
[R3-bgp]peer 1.1.34.4 as-number 2
[R3-bgp]ipv4-family v4 unicast
[R3-bgp-af-v4]peer 1.1.34.4 enable

[R4]bgp 2
[R4-bgp]undo default ipv4-unicast
[R4-bgp]peer 1.1.34.3 as-number 1
[R4-bgp]ipv4-family v4 unicast
[R4-bgp-af-v4]peer 1.1.34.3 enable
虽然有路由信息但仍然无法ping通（查看PE无对端CE的路由信息）

[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]mpls
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]mpls ---------------开启是为了传递路由信息

若没有开启mpls功能，则无法识别带有v4标签的路由信息

若没有开启mpls功能，则无法识别带有v4标签的路由信息

3.数据包转发分析

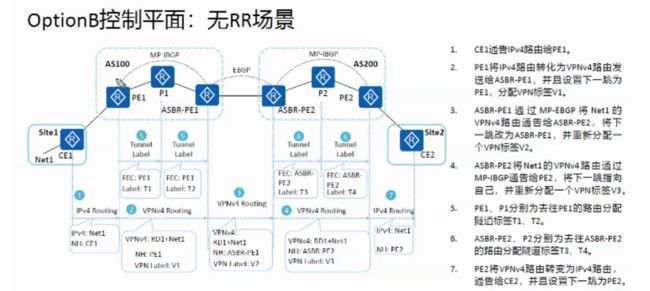

标签分发流程

①首先CE1传送IPv4路由给PE1，转为VPNv4路由打上标签发送给ASBR-PE1，下一跳为PE1

②ASBR-PE1接着将VPNv4的路由转发给ASBR-PE2，下一跳为ASBR-PE1

③ASBR-PE2将VPNv4路由转给PE2，下一跳为ASBR-PE2

④P1，ASBR-PE1指向下一跳为PE1为此分配MPLS LDP，P2,PE2指向下一跳为ASBR-PE2为此分配MPLS LDP

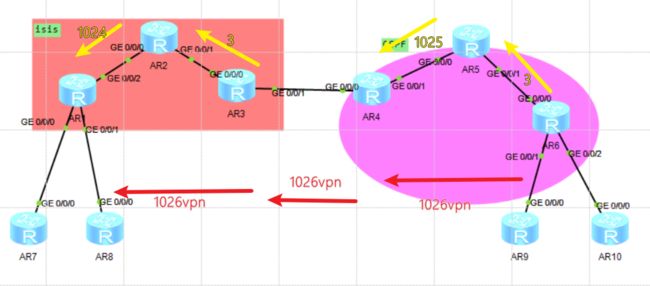

抓包分析
