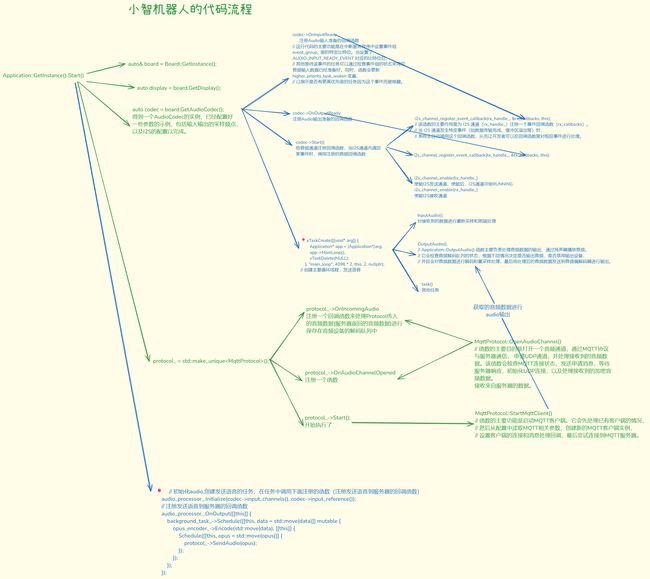

小智机器人的代码流程

将小智机器人的代码流程梳理为以下几个主要步骤。整个流程可以分为 初始化、音频处理、任务调度 和 通信协议 四大部分。以下是详细梳理：

---

1. 初始化流程

1.1 应用启动

• 入口函数：Application::GetInstance().Start()
  • 启动整个应用程序。
  • 调用 Board::GetInstance() 获取硬件板实例。

1.2 硬件板初始化

• 获取硬件板实例：auto& board = Board::GetInstance();
  • 获取硬件板的全局实例。
• 获取显示设备：auto display = board.GetDisplay();
  • 从硬件板中获取显示设备实例。
• 获取音频编解码器：auto codec = board.GetAudioCodec();
  • 获取音频编解码器实例，并完成以下配置：
    • 输入输出的采样频率。
    • I2S 配置（用于音频数据传输）。

---

2. 音频处理流程

2.1 音频输入准备

• 注册输入回调：codec->OnInputReady
  • 在中断服务程序中设置事件组 event_group_ 的比特位。
  • 当音频输入数据准备好时，触发事件 AUDIO_INPUT_READY_EVENT。
  • 更新 higher_priority_task_woken 变量，指示是否有更高优先级的任务被唤醒。

2.2 音频输出准备

• 注册输出回调：codec->OnOutputReady
  • 注册音频输出准备的回调函数。

2.3 启动音频通道

• 启动音频处理：codec->Start()
  • 为音频通道注册回调函数。
  • 当 I2S 通道满足事件条件时，调用注册的音频回调函数。

2.4 I2S 通道配置

• 注册输入通道回调：

  i2s_channel_register_event_callback(rx_handle_, &rx_callbacks, this);


  • 为 I2S 接收通道注册事件回调函数。
  • 处理数据传输完成、缓冲区溢出等事件。
• 注册输出通道回调：

  i2s_channel_register_event_callback(tx_handle_, &tx_callbacks, this);


  • 为 I2S 发送通道注册事件回调函数。
• 使能 I2S 通道：

  i2s_channel_enable(tx_handle_);
  i2s_channel_enable(rx_handle_);


  • 使能 I2S 发送和接收通道，开始数据传输。

---

3. 任务调度

3.1 创建主循环任务

• 创建任务：

  xTaskCreate([](void* arg) {
      Application* app = (Application*)arg;
      app->MainLoop();
      vTaskDelete(NULL);
  }, "main_loop", 4096 * 2, this, 2, nullptr);


  • 创建一个名为 main_loop 的任务，负责发送语音和其他主要逻辑。

3.2 音频输入处理

• 输入音频处理：InputAudio()
  • 对接收到的音频数据进行重新采样和前端处理。

3.3 音频输出处理

• 输出音频处理：OutputAudio()
  • 检查音频解码队列状态。
  • 对音频数据进行解码和重采样。
  • 将处理后的音频数据发送到音频编解码器进行输出。

3.4 其他任务

• 任务调度：task()
  • 处理其他辅助任务。

---

4. 通信协议

4.1 初始化协议

• 创建协议实例：

  protocol_ = std::make_unique<MqttProtocol>();


  • 使用 MQTT 协议与服务器通信。

4.2 注册回调函数

• 注册音频数据回调：

  protocol_->OnIncomingAudio


  • 处理从服务器返回的音频数据，保存到音频设备的解码队列中。
• 注册通道打开回调：

  protocol_->OnAudioChannelOpened


  • 处理音频通道打开事件。

4.3 打开音频通道

• 打开通道：

  MqttProtocol::OpenAudioChannel()


  • 通过 MQTT 协议申请 UDP 通道。
  • 处理接收到的加密音频数据。

4.4 启动协议

• 启动协议：

  protocol_->Start();


  • 启动 MQTT 客户端：

    MqttProtocol::StartMqttClient()


    • 从配置中读取 MQTT 参数。
    • 创建 MQTT 客户端实例并连接到服务器。

---

5. 数据处理与发送

5.1 初始化音频处理器

audio_processor_.Initialize(codec->input_channels(), codec->input_reference());

• 初始化音频处理器，设置输入通道和参考值。

5.2 注册发送回调

audio_processor_.OnOutput([this](std::vector<int16_t>&& data) {
    background_task_->Schedule([this, data = std::move(data)]() mutable {
        opus_encoder_->Encode(std::move(data), [this](std::vector<uint8_t>&& opus) {
            Schedule([this, opus = std::move(opus)]() {
                protocol_->SendAudio(opus);
            });
        });
    });
});

• 注册发送语音到服务器的回调函数。
• 使用 Opus 编码器对音频数据进行编码。
• 通过协议模块将编码后的数据发送到服务器。

---

流程总结

1. 初始化：应用启动 → 硬件板初始化 → 音频编解码器配置。
2. 音频处理：注册输入/输出回调 → 启动音频通道 → I2S 数据传输。
3. 任务调度：创建主循环任务 → 音频输入/输出处理 → 其他任务。
4. 通信协议：初始化协议 → 注册回调 → 打开通道 → 启动协议。
5. 数据处理：音频数据编码 → 通过协议发送到服务器。

---
