大模型 + 机械臂：通过语音控制实现物体抓取（Gazebo 仿真验证）

1. 项目背景与目标

在工业自动化和服务机器人场景中，通过自然语言交互实现机械臂控制具有重要应用价值。本文结合语音识别、视觉大模型（VLM）和机械臂运动控制，实现了一套通过语音指令控制机械臂在 Gazebo 仿真环境中抓取物体的系统。核心流程：

1. 用户通过语音描述目标物体（如 “抓取红色积木”）；

2. 系统结合摄像头图像和大模型定位物体像素坐标；

3. 将像素坐标转换为机械臂坐标系下的三维位置；

4. 机械臂完成抓取并放置到指定位置。

   大模型 + 机械臂：通过语音控制实现物体抓取（Gazebo 仿真验证）-----非常简单，后续推出复杂行为规划

2. 系统架构设计

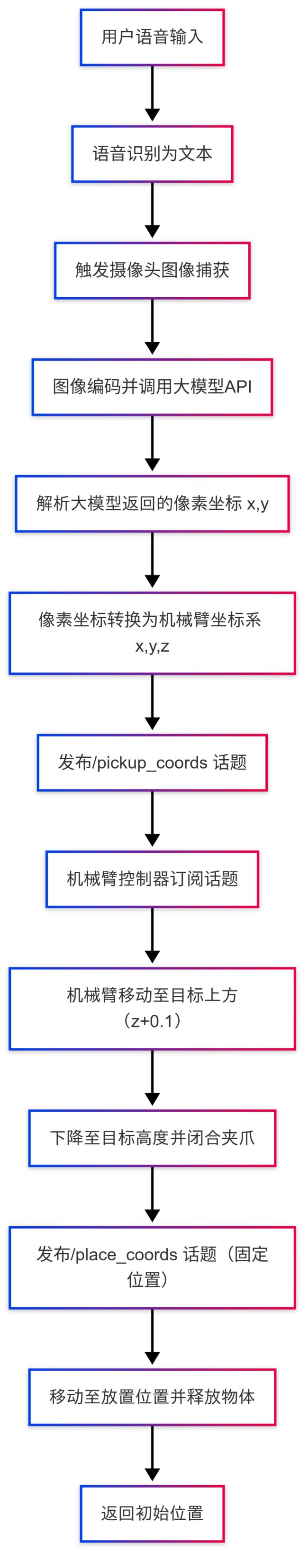

2.1 整体流程图

graph TD
    A[用户语音输入] --> B[语音识别为文本]
    B --> C[触发摄像头图像捕获]
    C --> D[图像编码并调用大模型API]
    D --> E[解析大模型返回的像素坐标(x,y)]
    E --> F[像素坐标转换为机械臂坐标系(x,y,z)]
    F --> G[发布/pickup_coords话题]
    G --> H[机械臂控制器订阅话题]
    H --> I[机械臂移动至目标上方（z+0.1）]
    I --> J[下降至目标高度并闭合夹爪]
    J --> K[发布/place_coords话题（固定位置）]
    K --> L[移动至放置位置并释放物体]
    L --> M[返回初始位置]

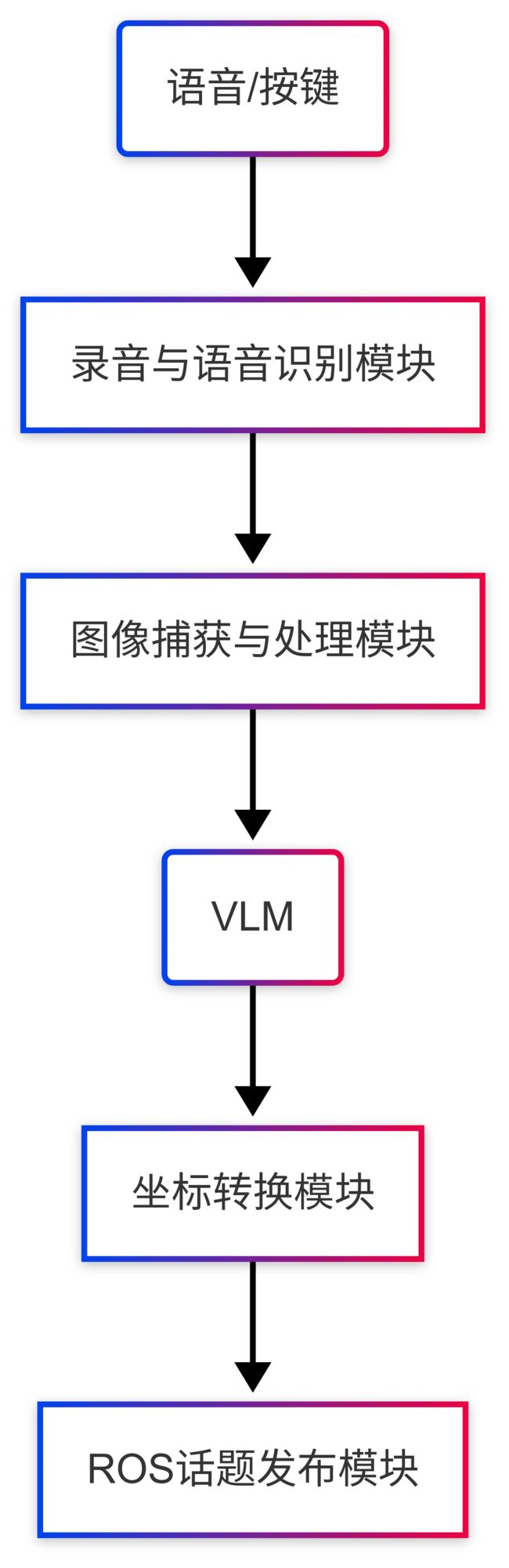

2.2 系统架构图

（说明：包含语音交互、视觉处理、大模型、坐标转换、机械臂控制五大模块，通过 ROS 话题通信）

3. 核心模块解析

3.1 语音交互模块

• 功能：录制音频并通过 Google 语音识别转换为文本指令。

• 关键代码：

  python

  def record_audio():
      # 按键'q'停止录音，保存为WAV文件
  def recognize_speech(audio_file):
      # 使用SpeechRecognition库识别中文语音

• 流程：用户按回车开始录音，按q结束，生成临时音频文件。

3.2 视觉处理与大模型接口

• 功能：捕获 Gazebo 相机图像，通过阿里云大模型（Qwen-VL）定位物体中心点像素坐标。

• 关键代码：

  python

  def query_vlm(image_base64, question):
      # 构造API请求，获取大模型返回的坐标
  def extract_coordinates(answer):
      # 从大模型回答中解析(x,y)像素坐标

• 坐标系说明：图像坐标系原点在左上角，x 轴向右，y 轴向下（符合计算机视觉标准）。

3.3 坐标转换算法

• 功能：将图像像素坐标转换为机械臂末端执行器的三维坐标（Gazebo 世界坐标系）。

• 数学模型：

  1. 像素归一化：(x_pixel/640, y_pixel/480)

  2. 相机坐标系转换（相机位置：(-0.44, -0.5, 1.58)，桌子高度：0.74）：

     python

     x_arm = (x_pixel/640 - 0.5) * (-0.968) * (dist_tavolo/0.84) + cam_point[0]
     y_arm = (y_pixel/480 - 0.5) * 0.691 * (dist_tavolo/0.84) + cam_point[1]
     z_arm = DEFAULT_Z  # 固定抓取高度（高于桌面）

3.4 机械臂控制逻辑

• 功能：订阅坐标话题，控制机械臂运动和夹爪动作，包含安全机制（忙状态标志is_busy）。

• 关键代码：

  python

  class LegoManipulator:
      def pickup_callback(self, msg):
          # 移动至目标上方→下降→闭合夹爪→发布放置坐标
      def place_callback(self, msg):
          # 移动至放置上方→下降→释放物体→返回初始位置

• 运动规划：

  • 夹取：目标位置上方 0.1m 处预定位，避免碰撞；

  • 放置：固定位置PLACE_POS，支持自定义扩展。

4. Gazebo 仿真环境搭建

4.1 环境配置

1. 模型：使用 UR5 机械臂 + 夹爪模型，添加双目相机（配置深度图输出）。

2. 启动命令：

   bash

   # 启动Gazebo仿真环境
   roslaunch ur_gazebo ur5.launch
   # 运行机械臂控制节点
   python3 manipulator_node.py
   # 运行语音视觉节点
   python3 vision_voice_node.py

4.2 关键参数

参数名	含义	默认值
DEFAULT_POS	机械臂初始位置（x,y,z）	(-0.1, -0.2, 1.2)
PLACE_POS	固定放置位置（x,y,z）	(0.264589, -0.293903, 0.777)
DEFAULT_Z	抓取高度（高于桌面）	0.777777
dist_tavolo	桌子到相机的距离（深度图计算）	动态获取

5. 代码分步解析

5.1 初始化与订阅（LegoManipulator类）

python

def __init__(self):
    self.controller = ArmController()  # 机械臂运动控制
    self.gripper = GripperController()  # 夹爪控制
    self.place_coords_pub = rospy.Publisher('/place_coords', Point, queue_size=10)
    # 初始化位置与夹爪状态
    self.controller.move_to(*DEFAULT_POS, DEFAULT_QUAT)
    self.gripper.open()
    # 订阅坐标话题
    rospy.Subscriber("/pickup_coords", Point, self.pickup_callback)



• 关键点：通过 ROS 话题实现模块解耦，初始化时回归安全位置。

5.2 语音→视觉→坐标发布（主流程）

python

def main():
    # 初始化节点与相机订阅
    subscriber = GazeboImageSubscriber()
    rospy.Subscriber('/camera/color/image_raw', Image, subscriber.image_callback)
    # 循环等待用户确认画面，触发语音和视觉处理
    while not rospy.is_shutdown():
        cv.imshow("Gazebo Camera", subscriber.cv_image)  # 显示实时画面
        if key == ord('q'):  # 用户确认画面后开始处理
            image_file = subscriber.capture_image()  # 保存当前帧
            audio_file = record_audio()  # 录制语音
            question = recognize_speech(audio_file)  # 识别为文本
            # 调用大模型获取像素坐标并转换
            x_arm, y_arm, z_arm = convert_pixel_to_arm_coords(x_pixel, y_pixel)
            publish_pickup_coords(x_arm, y_arm, z_arm)  # 发布抓取坐标



• 用户交互：通过 OpenCV 窗口确认画面，按键触发后续流程，增强操作可控性。

6. 实验结果与演示

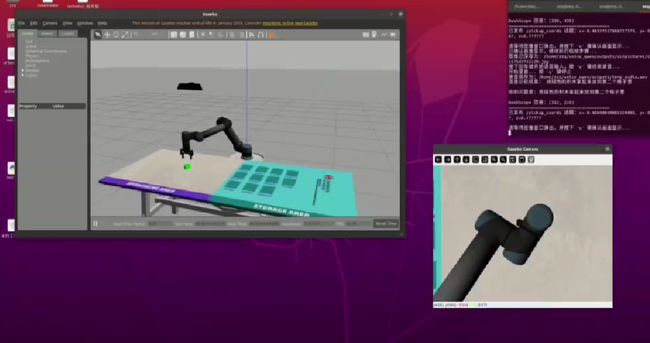

6.1 仿真效果截图

1. 初始状态：机械臂位于安全位置，夹爪打开；

2. 夹取过程：机械臂下降至目标物体，夹爪闭合；

3. 放置过程：移动至固定位置，释放物体后回归初始位置。

6.2 关键日志输出

log

[INFO] Received pickup coordinates: x=0.12, y=-0.35, z=0.78  # 大模型返回坐标
[INFO] Moving to position: x=0.12, y=-0.35, z=0.88          # 预定位高度
[INFO] Closing gripper completely...                          # 夹爪闭合
[INFO] Received place coordinates: x=0.26, y=-0.29, z=0.78   # 固定放置点
[INFO] Object released.                                       # 夹爪打开
[INFO] Arm returned to initial position.                      # 回归安全位

7. 总结与扩展方向

7.1 技术亮点

1. 多模态交互：结合语音与视觉，降低操作门槛；

2. 大模型赋能：通过 Qwen-VL 快速定位物体，避免传统视觉算法复杂建模；

3. 安全机制：忙状态标志防止多指令冲突，保障运动规划可靠性。

7.2 改进方向

1. 动态环境适配：增加物体检测追踪，支持非固定位置抓取；

2. 语音指令优化：支持更复杂指令（如 “将杯子放到盘子里”）；

3. 硬件迁移：从 Gazebo 仿真到真实机械臂部署，校准相机内外参数。

附录：完整代码结构

plaintext

project/
├── src/
│   ├── manipulator_node.py       # 机械臂控制核心代码
│   ├── vision_voice_node.py      # 语音视觉处理代码
│   ├── controller/              # 机械臂与夹爪控制模块
│   │   ├── arm_controller.py
│   │   └── gripper_controller.py
├── launch/
│   ├── gazebo.launch            # 启动Gazebo与模型
│   └── nodes.launch             # 启动ROS节点
└── outputs/                     # 图像与音频保存目录

接下来推出复杂行为规划。
