BOSHIDA 模块电源的分类（三）

BOSHIDA三河博电科技 模块电源的分类（三）

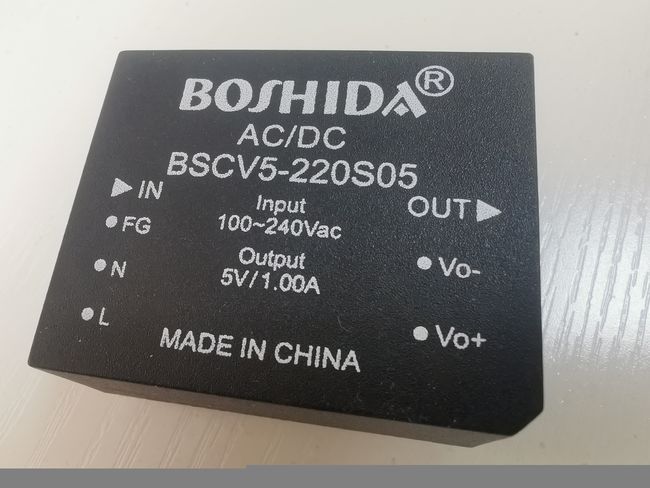

AC/DC 变换是将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为“整流”，功率流由负载返回电源的称为“有源逆变”。AC/DC 变换器输入为 50/60Hz 的交流电，因必须经整流、滤波，因此体积相对较大的滤波电容器是必不可少的，同时因遇到安全标准（如 UL、CCEE 等）及 EMC 指令的限制（如 IEC、FCC、CSA），交流输入侧必须加 EMC 滤波及使用符合安全标准的元件，这样就限制 AC/DC 电源体积的小型化，另外，由于内部的高频、高压、大电流开关动作，使得解决 EMC 电磁兼容问题难度加大，也就对内部高密度安装电路设计提出了很高的要求，由于同样的原因，高电压、大电流开关使得电源工作消耗增大，限制了 AC/DC 变换器模块化的进程，因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。



电力有源滤波器

传统的交流-直流（AC-DC）变换器在投运时，将向电网注入大量的谐波电流，引起谐波损耗和干扰，同时还出现装置网侧功率因数恶化的现象，即所谓“电力公害”，例如，不可控整流加电容滤波时，网侧三次谐波含量可达（70~80）%,网侧功率因数仅有0.5~0.6。

电力有源滤波器是一种能够动态抑制谐波的新型电力电子装置，能克服传统LC滤波器的不足，是一种很有发展前途的谐波抑制手段。滤波器由桥式开关功率变换器和具体控制电路构成。与传统开关电源的区别是：（l）不仅反馈输出电压，还反馈输入平均电流； （2）电流环基准信号为电压环误差信号与全波整流电压取样信号之乘积。



分布式供电系统

分布式电源供电系统采用小功率模块和大规模控制集成电路作基本部件，利用最新理论和技术成果，组成积木式、智能化的大功率供电电源，从而使强电与弱电紧密结合，降低大功率元器件、大功率装置（集中式）的研制压力，提高生产效率。

八十年代初期，对分布式高频开关电源系统的研究基本集中在变换器并联技术的研究上。八十年代中后期，随着高频功率变换技术的迅述发展，各种变换器拓扑结构相继出现，结合大规模集成电路和功率元器件技术，使中小功率装置的集成成为可能，从而迅速地推动了分布式高频开关电源系统研究的展开。自八十年代后期开始，这一方向已成为国际电力电子学界的研究热点，论文数量逐年增加，应用领域不断扩大。

分布供电方式具有节能、可靠、高效、经济和维护方便等优点。已被大型计算机、通信设备、航空航天、工业控制等系统逐渐采纳，也是超高速型集成电路的低电压电源（3.3V）的最为理想的供电方式。在大功率场合，如电镀、电解电源、电力机车牵引电源、中频感应加热电源、电动机驱动电源等领域也有广阔的应用前景。
