「数据可视化 D3系列」入门第三章：深入理解 Update-Enter-Exit 模式
深入理解 Update-Enter-Exit 模式
-
- 一、数据绑定三态：Update、Enter、Exit
-
-
- 三种状态的直观理解
-
- 二、基础概念
-
-
- 1. Update 选区 - 处理已有元素
- 2. Enter 选区 - 处理新增数据
- 3. Exit 选区 - 处理多余元素
-
- 三、完整工作流程
- 四、三种状态的底层原理
-
-
- 数据绑定过程解析
- 键函数（Key Function）
-
- 五、实战技巧
-
-
- 1. 平滑过渡处理
- 2. 复杂数据更新策略
-
- 六、常见问题
-
-
- 1. 为什么有时候Enter选区不起作用？
- 2. 如何避免内存泄漏？
-
- 七、视觉化解释
- 小结
- 下章预告：选择、插入、删除元素
一、数据绑定三态：Update、Enter、Exit
D3.js 的数据绑定遵循一个强大的模式，称为 Update-Enter-Exit 模式，这是D3处理数据与DOM元素匹配的核心机制。
三种状态的直观理解
| 状态 | 描述 | 类比 |
|---|---|---|
Update |
数据与元素匹配的部分 | 现有员工的岗位调整 |
Enter |
数据比元素多，需要创建新元素 | 新招聘的员工 |
Exit |
元素比数据多，需要移除多余元素 | 离职的员工 |
二、基础概念
1. Update 选区 - 处理已有元素
// 基础用法
const update = d3.selectAll("p")
.data([1, 2, 3]); // 自动创建Update选区
update.text(d => d); // 更新匹配的元素
2. Enter 选区 - 处理新增数据
const enter = update.enter(); // 获取Enter选区
enter.append("p") // 为多出的数据创建新元素
.text(d => d);
3. Exit 选区 - 处理多余元素
const exit = update.exit(); // 获取Exit选区
exit.remove(); // 删除没有数据对应的元素
三、完整工作流程
场景代码实例：歌词动态展示
DOCTYPE html>
<html>
<head>
<script src="https://d3js.org/d3.v7.min.js">script>
<style>
.lyric {
padding: 8px;
margin: 4px;
border-left: 3px solid #3498db;
transition: all 0.3s;
}
.new {
background-color: #e3f2fd;
}
style>
head>
<body>
<button id="change-btn">切换歌词段落button>
<div id="lyric-container">
<div class="lyric">初始歌词1div>
<div class="lyric">初始歌词2div>
div>
<script>
const lyricsSets = [
["Verse 1: 起风了", "Verse 2: 云散了"],
["Chorus: 阳光正好", "Chorus: 微风不燥", "Bridge: 时光荏苒"],
["Outro: 故事未完", "Outro: 待续..."]
];
let currentSet = 0;
d3.select("#change-btn").on("click", function() {
currentSet = (currentSet + 1) % lyricsSets.length;
updateLyrics(lyricsSets[currentSet]);
});
function updateLyrics(lyrics) {
// 1. 数据绑定
const lyricsUpdate = d3.select("#lyric-container")
.selectAll(".lyric")
.data(lyrics);
// 2. 处理Update选区
lyricsUpdate
.classed("new", false)
.text(d => d);
// 3. 处理Enter选区
lyricsUpdate.enter()
.append("div")
.attr("class", "lyric new")
.text(d => d)
.style("opacity", 0)
.transition()
.duration(500)
.style("opacity", 1);
// 4. 处理Exit选区
lyricsUpdate.exit()
.transition()
.duration(500)
.style("opacity", 0)
.remove();
}
script>
body>
html>
运行看效果
四、三种状态的底层原理
数据绑定过程解析
- 数据匹配：D3通过
__data__属性将数据与DOM元素关联 - 创建选区：
const selection = d3.selectAll("div").data([1, 2, 3]);
- selection._groups[0] → Update选区
- selection._enter → Enter选区
- selection._exit → Exit选区
键函数（Key Function）
// 使用键函数精确控制数据匹配
const data = [
{id: 1, text: "第一段"},
{id: 2, text: "第二段"}
];
d3.selectAll(".paragraph")
.data(data, d => d.id) // 使用id作为匹配键
.text(d => d.text);
五、实战技巧
1. 平滑过渡处理
// Enter + Update合并处理
const circles = svg.selectAll("circle")
.data(data);
circles.enter()
.append("circle")
.attr("r", 0)
.merge(circles) // 合并Enter和Update选区
.transition()
.attr("r", d => d.value)
.attr("cx", (d, i) => i * 30);
2. 复杂数据更新策略
function updateChart(newData) {
// 数据绑定
const bars = chart.selectAll(".bar")
.data(newData, d => d.id); // 使用唯一标识
// 退出元素淡出
bars.exit()
.transition()
.duration(600)
.style("opacity", 0)
.remove();
// 新元素从左侧滑入
bars.enter()
.append("rect")
.attr("class", "bar")
.attr("x", -100)
.attr("y", d => yScale(d.category))
.merge(bars)
.transition()
.duration(600)
.attr("x", 0)
.attr("width", d => xScale(d.value));
}
六、常见问题
1. 为什么有时候Enter选区不起作用？
检查父容器选择是否正确，确保在正确的上下文中添加新元素：
// 正确做法
d3.select("#container").selectAll("div")
.data(data)
.enter()
.append("div"); // 会添加到#container内
// 错误做法
d3.selectAll("div") // 可能选不到父容器
.data(data)
.enter()
.append("div");
2. 如何避免内存泄漏？
始终处理Exit选区，及时移除不需要的元素：
// 最佳实践
update.exit()
.transition() // 可选的动画效果
.remove();

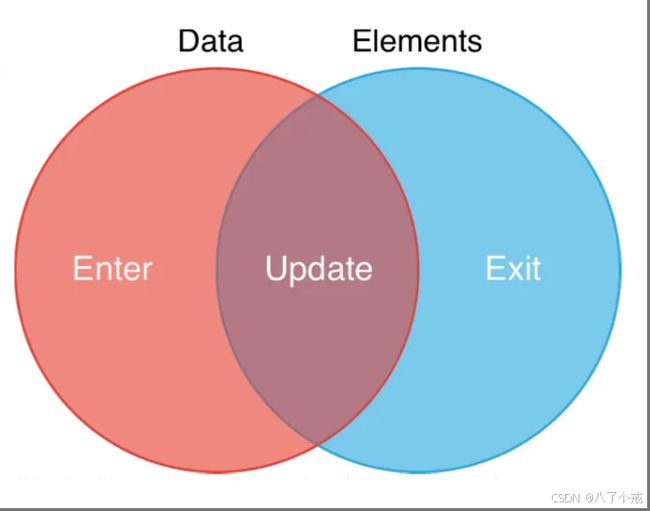

七、视觉化解释
数据与元素匹配示意图
初始元素: [A, B, C]
新数据: [X, B, Y, Z]
匹配过程:
1. Update: B (通过键函数匹配)
2. Enter: X, Y, Z (新数据)
3. Exit: A, C (无匹配数据)
小结
- Update-Enter-Exit 是D3数据驱动的核心模式
-
Update: 处理数据与元素匹配的部分
-
Enter: 处理新增数据，创建新元素
-
Exit: 处理多余元素，安全移除
- 键函数 可以精确控制数据匹配逻辑
- 平滑过渡 技巧可以提升用户体验
- 始终遵循 数据绑定三部曲：
const update = selection.data(data);
update.enter().append(); // 处理新增
update.exit().remove(); // 处理移除
