【PCIE PHY链路训练】

1 Rc和EP整个系统工作如何确保经过物理层模数转换后的信号经过PCB如何能正确被对端设备物理层恢复？

 --即PCIE链路训练，会通过动态调整收发器参数来补偿这些影响，即眼图信号质量；

在数字电路通信方式：通信是依靠数据数字逻辑来保证，具体到silicon的时候是通过STA来保证0传输是0，1传输是1；

2 PCIE链路训练基本概念

	• 配置/初始化设备的物理层；
	• 确保包可以在链路上正常进行传输
	• 物理层的链路训练状态机模块负责完成LTSSM；
	• 系统复位撤销后，硬件自动启动，不需要软件干预
	• 链路训练仅有物理层参与

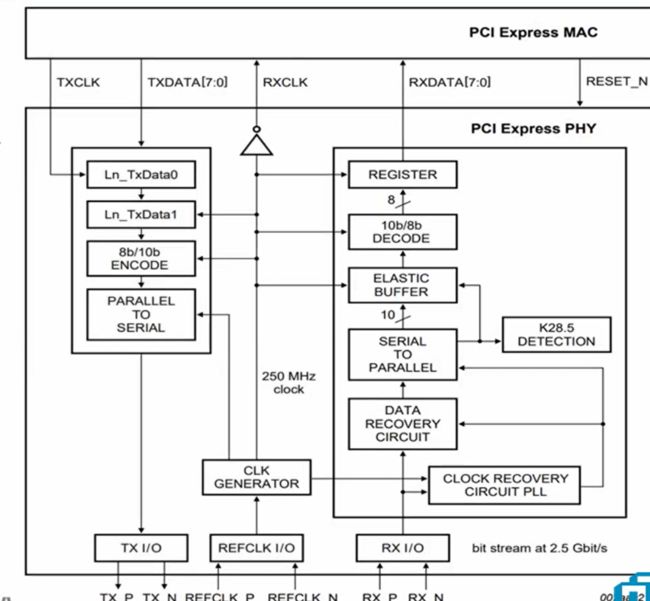

PCIE PHY内部结构示意图

从结构图可以看出：
* TX：接收MAC层的PIPE的并行接口，进行8b/10b编码，在进行并行2串行的时候加入Serdes的clk;
* RX: 接收Serdes的串行差分信号，进行CDR解时钟然后进行采样，在进行串转并行；

3 PCIE 链路训练目标：

• 位锁定：
	• PCIE PHY为Serdes时钟信号隐藏在数据信号中；-->TX向RX发送该数据信号--》RX的PHY通过CDR电路将发送端时钟从接收数据恢复；--》恢复出的时钟对接收数据信号进行采样--》CDR正确恢复出时钟，即为位锁定；
• 符号锁定
	• 位锁定只能正确接收识别数据流中的0/1，不确定发送内容；
	• 符号锁定即能够识别起始COM字符，然后后面即是要拿的数据；
• 极性反转
	• 正常情况下是Serdes Txn与Serdes Rxn连接；但有时候也可能是存在Tx与Rxn连接的情况；
• 链路宽度
	• PICE物理层存在多条lane，即存在多个Serdes；x1/x4/x8/x16；即PCIE x16允许设备连接x8/x4的设备；也可能存在坏Lane的情形；
	因此需要确认连接链路宽度；
• 通道翻转：
	• 即正常设备下：device A lane0/1/2/3 和device B lane0/1/2/3连接；允许device A lane0/1/2/3来连接device 3/2/1/0；
• 通道对齐：
	• 发送端各lane各信号到达发送端不一致的情况下；
• 均衡器：
	• 使得信号质量眼图更好；

结合上面的图片来进行理解和记忆；

4 PICE链路训练如何实现的为达到上述目标？–链路训练状态机

链路训练过程中物理层发送端和接收端不断交换数据包，来达到上面的链路训练目标；–即TS1/TS2序列
-----即链路训练状态机；–LTSSM

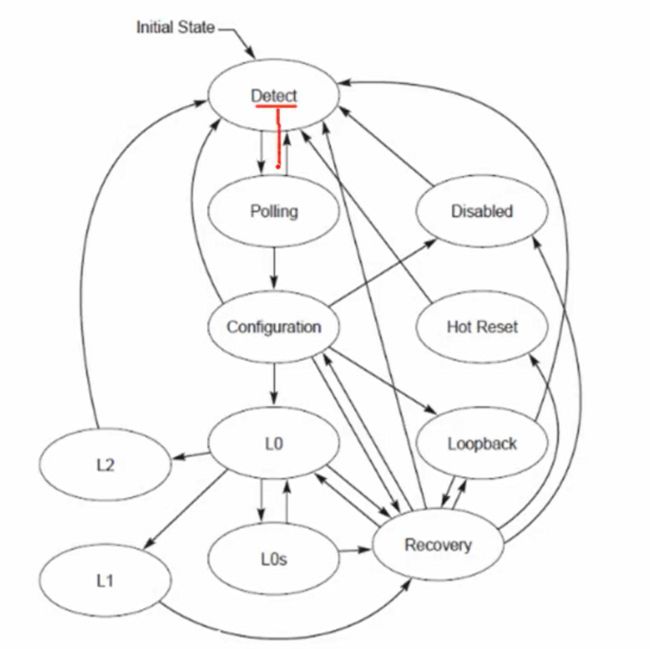

链路状态机图如下：

	Detect：监测设备；
	Polling：实现位锁定、符号锁定、极性翻转-->协商出GEN几；
	Configuration: 链路宽度、通道反转
	L0:正常工作状态；
	Recoverty: 动态调整EQ参数，改善眼图信号质量；

	LTSSM状态转移条件：
	1.Detect-->Polling状态
		跳转条件：检测到对端设备存在(通过接收端检测到差分信号幅度超过阈值) + 计数器
		失败：若未检测到设备，则进入循环；
	2.Polling--> Configuration
		跳转条件：双方成功交换TS1和TS2，则此时已经实现了位锁定和符号锁定，才能检测出特定序列，协商出支   持最高速率(Gen x);
		失败：若速率不匹配，则返回Detect；

	3.Configuration-->Recovery/L0状态
		跳转条件：若完成通道映射和链路宽度，则直接进入L0;
				若是发现信号质量眼图不足，进入Recoverty状态进行EQ；
	4.Recovery-->L0状态；
		跳转条件：EQ参数收敛，即信号眼图质量满足要求；双方通过TS1/TS2确认EQ参数；
		失败：若EQ无法收敛，则进入Detect状态；
	5.L0状态-->Recovery状态
		触发：链路信号质量差(误码率) 或软件主动配置寄存器重训练；

	LTSSM状态寄存器：
		位置：PCIe配置空间的Link Status Register（Offset 0x12）；
		作用：读取当前的LTSSM状态(比如0x3表示Polling状态)；

5 PCIE拓扑结构

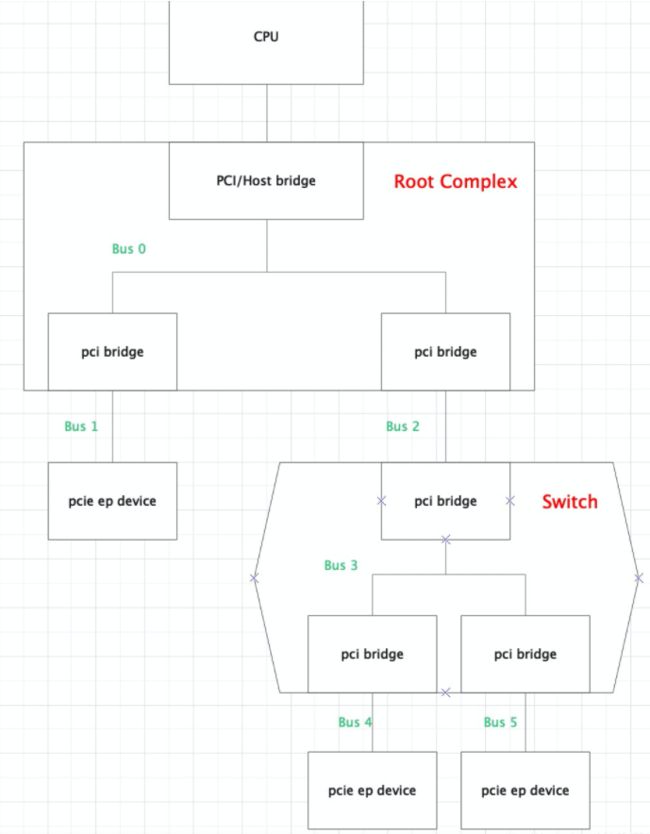

整个PCIE是一个树形的拓扑：

• RC:是CPU的代理，也称为host bridge，实现cpu地址到PCIE域地址的转换；
• Swtich: 扩展PCIE总线，相当于路由，来找PCIE ep；注意port口；
• EP: 具体pcie device，比如显卡，网卡，nvme卡等；
