BFD协议原理

BFD --- 双向转发检测--- 是一种用于快速检测，监控网络中链路或者IP路由转发联通情况。

静态建立会话：静态建立BFD会话是指通过命令行手工配置BFD会话参数，包括配置本地标识符和远端标识符等，然后手工下发BFD会话建立请求。  （手工配置）



动态建立会话：动态建立BFD会话的本地标识符由触发创建BFD会话的系统动态分配，远端标识符从收到对端BFD消息的Local Discriminator的值学习而来。  （自动配置）

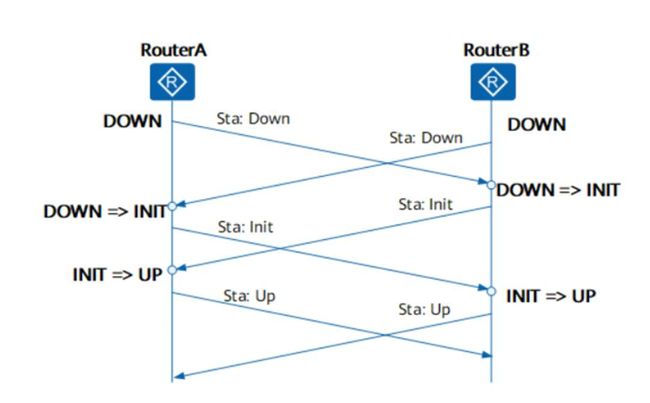

BFD的会话状态： Down，Init，UP，admindown





1，R1和R2各自启动BFD，初始状态为dwon，发送状态为down的bfd报文。

2，R2收到状态为Dwon的报文，则将状态切换为init，之后发送init状态的BFD报文

3，R1和R2相同

4，R2在本地状态切换为init之后，将不再处理状态为dwon的bfd报文。

5，R2收到状态为init的BFD报文之后，状态将切换为up，之后，将发送状态为up的bfd报 文。

6，R1和R2相同。

BFD检测时间

本地BFD报文实际发送时间间隔＝MAX { 本地配置的发送时间间隔，对端配置的接收时间间隔 }
本地BFD报文实际接收时间间隔＝MAX { 对端配置的发送时间间隔，本地配置的接收时间间隔 }





异步模式

系统之间相互周期性地发送BFD控制包，如果某个系统在检测时间内没有收到对端发来的BFD控制报文，就宣布会话为Down。



BFD Echo功能也称为BFD回声功能，是由本地发送BFD Echo报文，远端系统将报文环回的一种检测机制。

被动echo回声--双方在建立异步模式的基础上，将发送的报文变成回声报文（目 标IP地址是自己本地的IP地址，目标MAC地址是对端的MAC地址）

单臂echo回声--一端配置BFD功能，另一端不支持或者不配置BFD，则可以通过 回环的报文来完成链路的检测。
