基于PCIE X16总线架构的4路QSFP28 100G光纤通道适配器（可实现100%国产化）

板卡概述

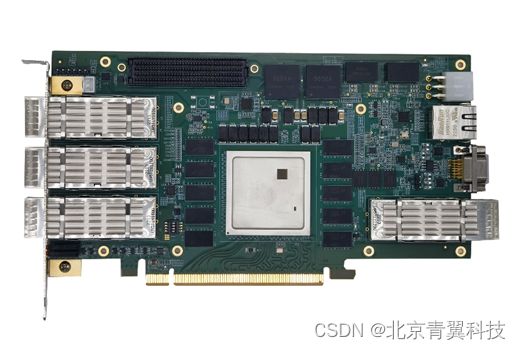

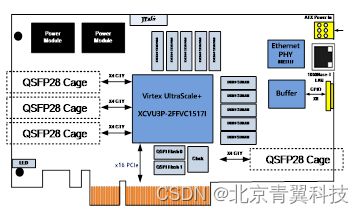

        PCIE736是一款基于PCIE总线架构的4路QSFP28 100G光纤通道适配器，该板卡具有1个PCIe  Gen3x16主机接口、一共4个QSFP28 100G光纤接口，可以实现4路QSFP28 100G光纤的数据实时采集、实时缓存与PCIE高速传输。该板卡采用Xilinx的高性能Virtex UltraScale+系列FPGA XCVU3P作为主处理器，板载2组独立的80位DDR4 SDRAM超大容量数据缓存。板卡具有1个RJ45千兆以太网口以及若干IO控制信号。

该板卡为标准全高PCIE尺寸，可广泛应用于基于服务器的光纤通道数据采集、数据传输等场景。

技术指标

1、板载FPGA实时处理器：XCVU3P-2FFVC1517I；

2、PCIE主机接口：

1）支持PCIe gen3 x16@8Gbps/lane；

2）支持XDMA数据存取；

3）支持SG DMA多通道数据存取；

4）支持Windows 7/10 64位操作系统；

5） 支持Linux/麒麟操作系统；

3、光纤接口指标：

1） 前面板3路QSFP28光纤模块、后面板1路QSFP28光模块；

2）板卡总共支持高达16路最高25Gbps/lane高速串行总线；

3） 支持4路100G以太网；

4）支持Aurora 6466b数据传输协议；

5）支持Serial RapidIO数据传输协议；

4、 动态存储性能：

1）存储带宽：2组80位，DDR4 SDRAM，2400MHz工作速率；

2）存储容量：每组最大支持4GByte DDR4 SDRAM；

5、其它接口性能：

1） 8路LVCMOS 3.3V GPIO接口（方向可配置）；

2）支持1路RS422接口（全双工非隔离）；

3）支持1路RJ45千兆以太网接口；

4）板载2个QSPI Flash用于FPGA的加载；

5）板载1片QSPI Flash用于少量数据的存储；

6）支持1个FMC扩展；

6、物理与电气特征/1）板卡尺寸：106 x 200mm；

2） 板卡供电：4A max@+12V（±5%）；

3）散热方式：风冷散热；

4） 工作温度：-40°~85°C；存储温度：-55°~125°C；

软件支持

1、可选集成板级软件开发包（BSP）：

1） FPGA底层接口驱动；

2） PCIe总线接口开发及其驱动程序；

3） Windows或者Linux驱动；

2、可根据客户需求提供定制化算法与系统集成

应用范围

1、雷达与中频信号处理中的实时采集落盘；

2、 高速传感器数据光纤数传；

3、高速图像数据光纤数传；
