UML-共享汽车系统顺序图深度解析

1、顺序图概述

       顺序图（Sequence Diagram）是一种UML（统一建模语言）图，主要用于描述对象之间交互的顺序。它展示了对象之间如何以特定的顺序进行消息传递，从而帮助开发者理解系统的动态行为。在本文中，我们将分析一个共享汽车系统的顺序图，该图详细描述了用户通过手机App与共享汽车系统进行交互的流程。

2、顺序图绘画分析

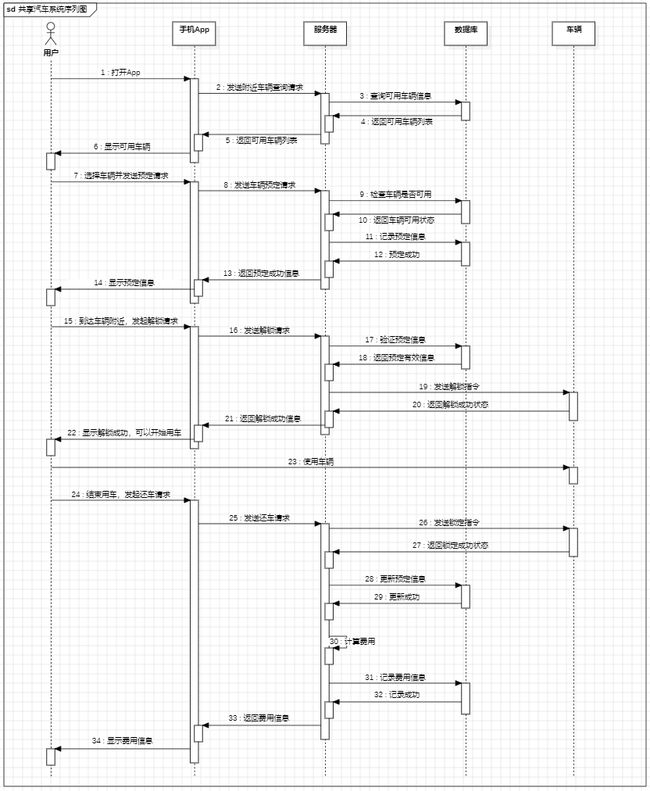

       从图中可以看到，整个流程涉及四个主要角色：用户、手机App、服务器和数据库。流程从用户打开App开始，到用户结束用车并支付费用结束。以下是对图中各个步骤的详细分析：

• 步骤1-6：用户打开App，App发送请求查询附近可用车辆，服务器查询数据库获取可用车辆信息并返回给App，App显示可用车辆列表给用户。

• 步骤7-14：用户选择车辆并发送预定请求，服务器检查车辆可用性，记录预定信息，并返回预定成功信息给App，App显示预定信息给用户。

• 步骤15-22：用户到达车辆附近，发送解锁请求，服务器验证预定信息，发送解锁指令给车辆，车辆返回解锁成功状态，App显示解锁成功信息。

• 步骤23-24：用户使用车辆。

• 步骤25-34：用户结束用车，发送还车请求，服务器更新预定信息，计算费用，记录费用信息，并返回费用信息给App，App显示费用信息给用户。

3、顺序图PlantUML代码实现

以下是使用PlantUML绘制上述顺序图的代码：

@startuml
skinparam backgroundColor #EEE
skinparam defaultFontName Arial
skinparam defaultFontSize 12

actor "用户" as User
participant "手机App" as App
participant "服务器" as Server
participant "数据库" as Database
participant "车辆" as Car

User -> App : 打开App
activate App
App -> Server : 发送附近车辆查询请求
activate Server
Server -> Database : 查询可用车辆信息
activate Database
Database --> Server : 返回可用车辆列表
deactivate Database
Server --> App : 返回可用车辆列表
deactivate Server
App -> User : 显示可用车辆
deactivate App

User -> App : 选择车辆并发送预订请求 (车辆ID, 用户ID, 起始时间)
activate App
App -> Server : 发送车辆预订请求
activate Server
Server -> Database : 检查车辆是否可用
activate Database
Database --> Server : 返回车辆可用状态
deactivate Database
Server -> Database : 记录预订信息
activate Database
Database --> Server : 预订成功
deactivate Database
Server --> App : 返回预订成功信息 (预订ID, 车牌号, 开锁码等)
deactivate Server
App -> User : 显示预订信息
deactivate App

User -> App : 到达车辆附近，发起解锁请求 (预订ID)
activate App
App -> Server : 发送解锁请求
activate Server
Server -> Database : 验证预订信息
activate Database
Database --> Server : 返回预订有效状态
deactivate Database
Server -> Car : 发送解锁指令
activate Car
Car --> Server : 返回解锁成功状态
deactivate Car
Server --> App : 返回解锁成功信息
deactivate Server
App -> User : 显示解锁成功，可以开始用车
deactivate App

User -> Car : 使用车辆

User -> App : 结束用车，发起还车请求 (预订ID, 结束时间, 停车位置)
activate App
App -> Server : 发送还车请求
activate Server
Server -> Car : 发送锁定指令
activate Car
Car --> Server : 返回锁定成功状态
deactivate Car
Server -> Database : 更新预订信息 (结束时间, 停车位置)
activate Database
Database --> Server : 更新成功
deactivate Database
Server -> Server : 计算费用
Server -> Database : 记录费用信息
activate Database
Database --> Server : 记录成功
deactivate Database
Server --> App : 返回费用信息
deactivate Server
App -> User : 显示费用信息
deactivate App

@enduml

4、顺序图的关键点

• 角色之间的交互：图中展示了用户、App、服务器、数据库和车辆之间的交互关系。

• 消息传递顺序：每个步骤都清晰地展示了消息是如何在不同角色之间传递的。

• 系统状态变化：通过顺序图，可以清楚地看到系统在不同阶段的状态变化，如车辆的锁定和解锁状态。

5、总结

       通过分析共享汽车系统的顺序图，我们可以看到用户与系统之间的交互流程。顺序图不仅帮助开发者理解系统的动态行为，还为系统的实现提供了清晰的指导。使用PlantUML可以方便地绘制和修改顺序图，使得设计和开发过程更加高效。
