在RISC-V64架构的CV1811C开发板上应用perf工具进行多线程程序性能分析及火焰图调试

CV1811C环境编译

SDK目录结构

.
├── build               // 编译目录，存放编译脚本以及各board差异化配置
├── buildroot-2021.05   // buildroot开源工具
├── freertos            // freertos系统
├── fsbl                // fsbl启动固件，prebuilt形式存在
├── install             // 执行一次完整编译后，各image的存放路径
├── isp_tuning          // 图像效果调试参数存放路径
├── linux_5.10          // 开源linux内核
├── middleware          // 自研多媒体框架，包含so与ko
├── opensbi             // 开源opensbi库
├── ramdisk             // 存放最小文件系统的prebuilt目录
└── u-boot-2021.10      // 开源uboot代码

准备编译环境

• 在虚拟机上安装一个ubuntu系统，或者使用本地的ubuntu系统，推荐Ubuntu 20.04 LTS
• 安装串口工具： mobarXterm 或者 xshell 或者其他
• 安装编译依赖的工具

  sudo apt install pkg-config
  sudo apt install build-essential
  sudo apt install ninja-build
  sudo apt install automake
  sudo apt install autoconf
  sudo apt install libtool
  sudo apt install wget
  sudo apt install curl
  sudo apt install git
  sudo apt install gcc
  sudo apt install libssl-dev
  sudo apt install bc
  sudo apt install slib
  sudo apt install squashfs-tools
  sudo apt install android-sdk-libsparse-utils
  sudo apt install android-sdk-ext4-utils
  sudo apt install jq
  sudo apt install cmake
  sudo apt install python3-distutils
  sudo apt install tclsh
  sudo apt install scons
  sudo apt install parallel
  sudo apt install ssh-client
  sudo apt install tree
  sudo apt install python3-dev
  sudo apt install python3-pip
  sudo apt install device-tree-compiler
  sudo apt install libssl-dev
  sudo apt install ssh
  sudo apt install cpio
  sudo apt install squashfs-tools
  sudo apt install fakeroot
  sudo apt install libncurses5
  sudo apt install flex
  sudo apt install bison

  注意：cmake版本最低要求3.16.5，安装cmake=3.16.5参考安装cmake=3.16.5_cmake 3.16-CSDN博客

获取SDK

• git clone -b 'BranchName' [email protected]:sophgo/sophpi.git //在github上增加ssh key
  cd sophpi
  ./scripts/repo_clone.sh --gitclone scripts/subtree.xml

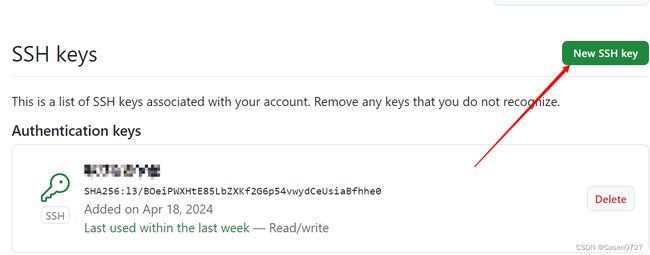

  在拉取源码之前要先向github中添加秘钥，进去./ssh目录下，找到id_rsa.pud并查看其内容将其添加到github中。如果没有，则在该目录下输入以下命令重新生成

ssh-keygen -t rsa -b 4096  //-t rsa 指定密钥类型为 RSA；-b 4096 指定密钥的位数为 4096 位，这增加了密钥的安全性。

---

 编译固件

source build/cvisetup.sh
defconfig cv1811c_wevb_0006a_spinand  //要注意板子是nand还是emmc，命令是不一样的
build_all

• 编译成功后可以在sophpi/install/soc_cv1811c_wevb_0006a_spinand目录下看到生成的image

 SD卡烧录

• 接好EVB板的串口线
• 将SD卡格式化成FAT32格式
• 将install目录下的image放入SD卡根目录

.
├── boot.emmc
├── cfg.emmc
├── fip.bin
├── fw_payload_uboot.bin
├── rootfs.emmc
└── system.emmc

• 将SD卡插入的SD卡槽中
• 将平台重新上电，开机自动进入烧录：
• 烧录成功，拔掉SD卡，重新给板子上电，进入系统

 perf编译与移植

进入到sophpi/linux_5.10/tools目录下可以看到有perf文件夹，修改Makefile.conf文件，添加LIBC_SUPPORT := 1。 请注意，perf 是一个非常强大的工具，其功能可能因内核版本和系统配置的不同而有所差异。

不需要进入，直接在tools中编译。（perf文件一般不需要下载，linux kernel中包含的有
