视频分析设备平台EasyCVR视频技术驱动下，监控上墙全组件解析与组网应用方案

随着数字化进程的加速推进，视频监控技术在工业、商业、社区等诸多领域得到了广泛应用。尽管不同场景对监控功能的具体需求存在差异，但底层硬件架构具有显著的共性特征。实际部署中，仅需依据网络环境等实际情况，灵活调整设备的连接方式即可。

一、存储计算​

100个摄像头存储一个月所需的硬盘容量，会因码率的不同而产生较大差异。码率与硬盘容量呈正相关，较低码率下所需硬盘容量相对较少，高码率则需要更多硬盘空间。​

使用支持H.265编码的硬盘录像机，可有效降低硬盘用量，降幅可达约40%。硬盘录像机的盘位通常在2至16个之间，以海康的NVR为例，最大可支持24盘位，且单接口存储容量可达8TB。在高码率的复杂场景中，建议选用存储服务器，并搭配硬盘柜，以满足多样化的存储需求。

二、拼接屏数量确定​

若需同时显示100多路监控信号，单屏分割4-16路较合适，36路画面过小影响观看。以单屏9路计算，100路监控至少需12块拼接屏。

三、组网方案​

方案一：单网络架构​

100路监控需15个接入层百兆交换机，经光纤收发器连接24口千兆核心交换机，核心交换机15口连接入层，其余接NVR，4台32路NVR可满足需求。

方案二：双网络架构​

用两台16口千兆交换机，分别连接7-8台接入层交换机，适用于核心交换机端口不足的情况。​

四、监控上墙显示​

100路监控上墙常用解码器，但品牌解码器存在兼容性问题。数字矩阵虽功能强大，可解决多品牌设备解码，但成本较高。此时，视频综合管理系统EasyCVR平台优势显著。

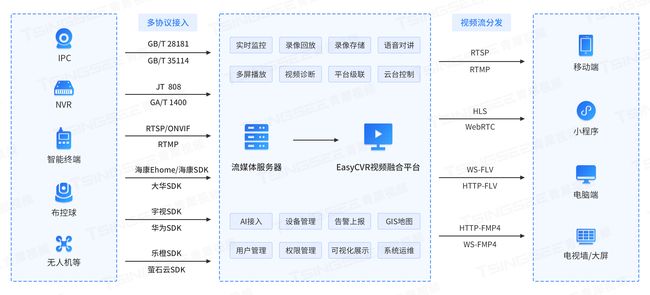

安防监控EasyCVR视频融合平台的核心能力：

1）多协议接入与设备兼容性

EasyCVR视频智能分析平台支持多协议接入，能够无缝兼容市面上绝大多数监控设备，包括不同品牌的摄像机、NVR等，无需复杂的设备适配操作。这大大简化了系统集成的难度，降低了部署成本。

2）视频汇聚管理与智能功能

EasyCVR具备视频汇聚管理、转码分发、录像回看、智能告警等功能。支持将监控画面灵活上墙显示，还可实现画面分割、轮巡播放等，满足多样化的监控展示需求。同时，平台支持智能告警功能，能够实时监测异常情况并及时通知管理人员。

3）灵活地监控展示与操作

• 多屏播放：平台能同时播放多路监控视频流，视频画面1、4、9、16个可选，支持全屏展示，方便用户监管到更多的现场。

• 视频轮播：在视频调阅的画面分屏中，用户可以自定义设置需要播放的通道和设置轮巡时长，实现定时轮播视频，自动观看多路通道的视频。

• 录像、回放与存储：根据业务场景需求，EasyCVR提供7x24小时的录像功能，并支持录像检索与回放。监控指挥中心可查询云端实时录像及设备端历史录像，通过时间轴精确控制回放，以实现监控区域的视频资料追溯、调阅和取证。

视频监控系统各环节紧密相连，EasyCVR视频汇聚平台凭借强大的兼容性和丰富功能，为监控系统建设与管理提供了高效解决方案。通过多协议接入、智能功能和灵活的监控展示，EasyCVR不仅提升了监控系统的性能和效率，还降低了部署和维护成本。
