RV1126中AI例程解析

本次以基于rockx组件的ssd目标检测为例

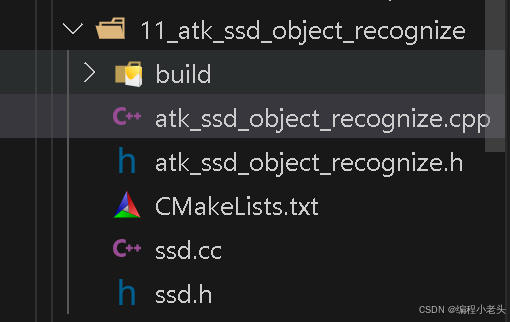

官方提供的例程中有2个C++文件及2个头文件

其中：atk_ssd_object_recognize.cpp是一个使用 Rockchip 嵌入式平台进行图像处理的示例程序。整体功能是初始化视频输入、进行图像处理（RGA），然后将结果输出到显示终端。以下是代码的详细解释：

引入头文件

#include "atk_ssd_object_recognize.h"

引入自定义的头文件，该文件可能包含与目标检测相关的功能声明。

主函数

int main(int argc, char *argv[])

主入口函数，接受命令行参数。

变量初始化

RK_CHAR *pDeviceName_01 = "rkispp_scale0"; RK_CHAR *pDeviceName_02 = "rkispp_scale1";
 RK_CHAR *pcDevNode = "/dev/dri/card0"; char *iq_file_dir = "/etc/iqfiles"; RK_S32
s32CamId = 0; RK_U32 u32BufCnt = 3; RK_U32 fps = 20; int ret;

• pDeviceName_01: 指定视频输入设备。
• pDeviceName_02: 另一个视频输入设备（没被使用）。
• pcDevNode: 图形输出设备节点。
• iq_file_dir: 图像处理相关的文件路径。
• s32CamId: 摄像头ID。
• u32BufCnt: 缓冲区数量。
• fps: 帧率。
• ret: 用于存储函数返回值的变量。

打印初始化信息

printf("\n###############################################\n"); printf("VI CameraIdx: %d\npDeviceName: %s\nResolution: %dx%d\n\n", s32CamId,pDeviceName_01,video_width,video_height);

打印当前设置的摄像头索引、设备名称和分辨率。

ISP 初始化

if (iq_file_dir) { #ifdef RKAIQ // 初始化ISP #endif }

如果 IQ 文件目录存在，执行 ISP（图像信号处理）模块的初始化和运行。

视频输入通道配置

RK_MPI_VI_SetChnAttr(s32CamId, 0, &vi_chn_attr_01); ret |= RK_MPI_VI_EnableChn(s32CamId, 0);

设置并启用视频输入通道，配置参数包括视频节点名、缓冲区数量、分辨率和像素格式等。

RGA（图像重数组件）初始化

RGA_ATTR_S stRgaAttr_01; ret = RK_MPI_RGA_CreateChn(0, &stRgaAttr_01);

初始化 RGA，并设置输入输出图像的相关参数，例如旋转角度、分辨率和图像类型。

视频输出通道配置

ret = RK_MPI_VO_CreateChn(0, &stVoAttr);

创建视频输出通道，并设置输出设备、图像类型及其显示区域等。

通道绑定

ret = RK_MPI_SYS_Bind(&stSrcChn, &stDestChn);

将视频输入通道 (VI) 绑定到 RGA 通道，实现数据流的传输。

创建线程

pthread_create(&rkmedia_rknn_tidp, NULL, rkmedia_rknn_thread, NULL);

创建一个新的线程来处理其他任务，这里具体的处理逻辑在 rkmedia_rknn_thread 函数中实现。

主循环

while (!quit) { usleep(500000); }

保持主程序运行，直到 quit 变量被设置为非零值，程序才会退出。

资源释放

ret = RK_MPI_SYS_UnBind(&stSrcChn, &stDestChn); RK_MPI_VO_DestroyChn(0); RK_MPI_RGA_DestroyChn(0); RK_MPI_VI_DisableChn(s32CamId, 0);

在程序结束时，解除通道绑定并销毁所有相关的通道，释放资源。

返回值

return 0;

程序正常结束时返回0。

整段代码主要实现了从摄像头抓取图像，并通过 RGA 进行处理，再输出到显示设备的过程。它涉及到多个硬件模块的初始化、配置和管理，以及内存的管理和线程的使用，适合用于实时视频处理等应用。

ssd.cc文件是一个目标检测算法的后处理部分，主要是针对 SSD（Single Shot MultiBox Detector）模型的实现。代码中包含了文件的读取、框的解码、筛选有效结果、非极大值抑制（NMS）和最终结果的输出等功能。以下是代码的详细分析和各个组件的含义：

主要结构和函数

完整性总结

1. 包含的头文件:

   • stdio.h: 标准输入输出库，提供文件和标准输入输出功能。
   • stdlib.h: 标准库，提供内存分配和其他功能。
   • math.h: 数学库，提供数学函数（如 exp 和 log）。
   • string.h: 字符串操作函数。
   • sys/time.h: 提供获取系统时间的功能。
   • "ssd.h": 假定是 SSD 模型相关的自定义头文件。

2. 常量定义:

   • BOX_PRIORS_TXT_PATH 和 LABEL_NALE_TXT_PATH 是存储箱体先验和标签名称的文件路径。
   • MIN_SCORE 和 NMS_THRESHOLD 分别是最低置信度和非极大值抑制的阈值。

3. 全局变量:

   • labels[NUM_CLASS]: 存储类别标签。
   • box_priors[4][NUM_RESULTS]: 存储框的先验信息。

4. 获取当前时间:

   • getCurrentTimeUs(): 获取当前时间（以微秒为单位），用于时间测量。

5. 读取文件的函数:

   • readLine: 从文件中读取一行，并动态分配内存以保存它。
   • readLines: 读取文件中的多行，返回读取的行数。
   • loadLabelName: 从指定文件加载类名并存储到 labels 数组。
   • loadBoxPriors: 从指定文件加载框的先验数据。

6. 计算重叠度的函数:

   • CalculateOverlap: 计算两个边界框之间的 IoU（Intersection over Union）
7. 激活函数:
   • unexpit(float x): 反向 Sigmoid 函数，用于将模型输出值转化为原始值。
     • 公式为 unexpit()=1+unexpit(x)=1+xx​。
   • expit(float x): Sigmoid 函数，将原始值转化为介于 0 和 1 的值，用于处理模型的概率输出。

8. 目标检测结果处理

   主要逻辑:

   • sort(output, props, validCount): 首先，对检测到的结果进行排序，通常依据置信度得分（props）进行排序。
   • nms(validCount, predictions, output): 执行非极大值抑制，删除重叠度高于设定阈值的框，以减少冗余检测结果。
   • 结果处理:
     • 这里开始一个循环：将有效的检测结果加入到对应的结构体中。
     • 框的信息提取:
       • x1, y1: 左上角坐标
       • x2, y2: 右下角坐标
       • predictions[n * 4 + ...]: 使用预测的偏移量和图像的宽高恢复框的坐标。
     • 过滤无效框:
       • 检查框的坐标（x1, y1, x2, y2）是否都为 0，如果是则跳过。
     • 填充目标检测结果:
       • 将框的坐标和其他信息（如分类分数、类别标签等）存储到 group->results 中。
       • memcpy: 复制类别标签到结果结构中。
       • last_count++: 增加有效检测结果的计数。

9. 更新框的计数:

   • group->count = last_count;: 更新检测结构体中的框数量。
10. 最后，函数返回 0 表示处理成功。这段代码能够有效地将 SSD 模型的预测结果处理成最终的目标检测结果，适合后续的展示或使用。
