三次握手wireshark抓包分析，成功握手和失败握手

启动

点击start出现下面的对话框

wireshark是捕获机器上的 某一块网卡的网络包，当机器上有多块网卡的时候，需要选择一个网卡进行捕获操作。

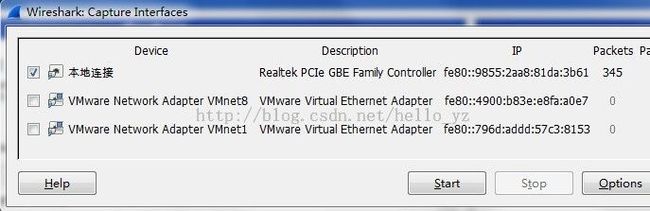

选择网卡

>主页面上，直接点击选中后start

>capture->interfaces，选择后start

窗口介绍

1. Display Filter(显示过滤器)， 用于过滤已经捕获到的数据

   PS:过滤器分为显示过滤器和捕获过滤器。捕获过滤器用来过滤捕获的封包，以免捕获到过多的数据。

       捕获过滤器的设置方式，capture->capture filters

2. Packet List Pane(封包列表)， 显示捕获到的封包， 有源地址和目标地址，端口号。 颜色不同，代表不同的协议。

3. Packet Details Pane(封包详细信息), 显示封包中的字段

    各行信息说明如下：

         Frame:  物理层的数据帧概况

          Ethernet II:  数据链路层以太网帧头部信息

          Internet Protocol Version 4:  互联网层IP包头部信息

         Transmission Control Protocol:  传输层T的数据段头部信息

          Hypertext Transfer Protocol:  应用层的信息

4. Dissector Pane(16进制数据)

     16进制数据查看面板，也叫做解析器。这里显示的内容与“封包详细信息”中相同，只是改为以16进制的格式表述。

5. Miscellanous(地址栏)

三次握手抓包过程分析

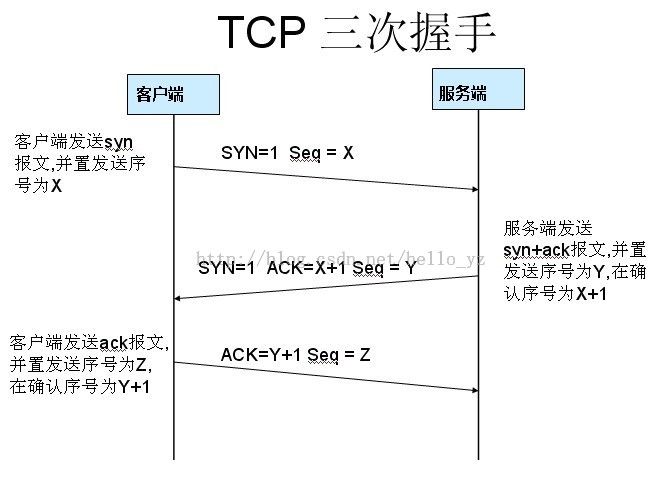

   首先来一张三次握手经典图解

下面使用wireshark实际分析三次握手过程

1.打开wireshark，打开浏览器输入网址blog.csdn.net/hello_yz并访问；

2.停止捕获 ，红方块。不停止的话后面一直抓一直抓......；

3.在封包列表中可以找到下图数据：



在图中可以看到，访问blog.csdn.net/hello_yz网站过程中，wireshark截获到了三次握手的三个数据包，第四个包才是http的。这也说明http确实是使用TCP建立连接的。

下面进行三个数据包的详细分析。

首先对 封包详细信息分析说明

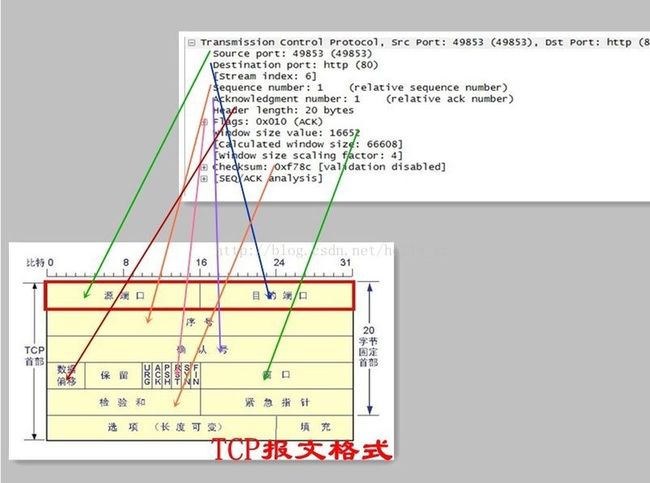

选中一条TCP协议数据包，它的封包详细信息如下图：

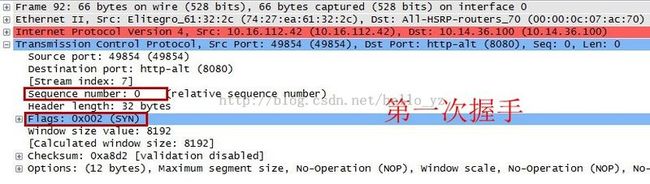

第一次握手数据包，可以看到客户端发送一个TCP，标志位为SYN，序列号为0， 代表客户端请求建立连接。如下图：

第二次握手数据包，可以看到服务器发回确认包, 标志位为 SYN,ACK. 将确认序号ACK设置为1.如下图：

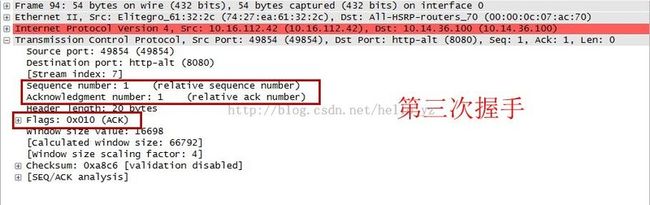

第三次握手数据包，可以看到客户端再次发送确认包(ACK) ，标志位为ACK，将sequence+1.如下图：

经过上述三次握手过程，即建立了HTTP连接。

当三次握手无法顺利进行时，也就不能建立连接。

为了避免抓到过多冗余数据，可以进行捕获过滤器设置

在host文件中添加如下数据便于测试

102.54.94.97      www.oa.com

捕获过滤器设置如下图：

capture->capture filter->new

Filter name自己随意取，host www.oa.com表示只捕获主机名为www.oa.com的数据包

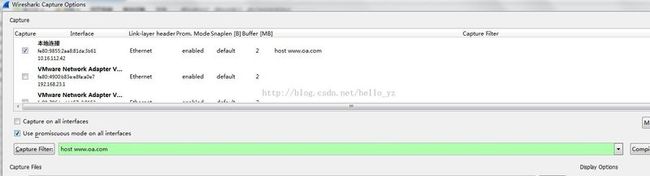

然后，capture->option,选好之后start

抓到的数据包如下所示，可以看到在客户端发出第一次握手的请求后，没有得到服务器的应答，握手失败，无法建立连接。
