PowerDesigner（二）概念数据模型



一、新建概念数据模型

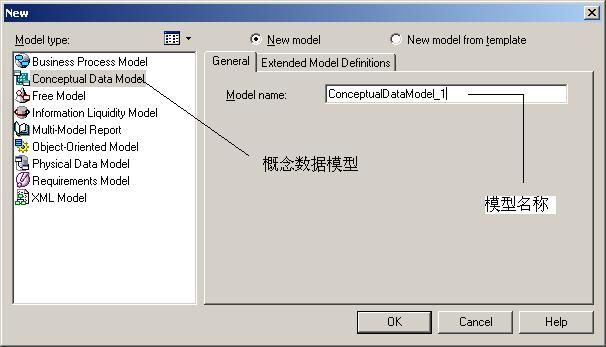

1）选择File-->New,弹出如图所示对话框，选择CDM模型（即概念数据模型）建立模型。



2）完成概念数据模型的创建。以下图示，对当前的工作空间进行简单介绍。（以后再更详细说明）



3）选择新增的CDM模型，右击，在弹出的菜单中选择“Properties”属性项，弹出如图所示对话框。在“General”标签里可以输入所建模型的名称、代码、描述、创建者、版本以及默认的图表等等信息。在“Notes”标签里可以输入相关描述及说明信息。当然再有更多的标签，可以点击 "More>>"按钮，这里就不再进行详细解释。




二、创建新实体
1）在CDM的图形窗口中，单击工具选项版上的Entity工具，再单击图形窗口的空白处，在单击的位置就出现一个实体符号。点击Pointer工具或右击鼠标，释放Entitiy工具。如图所示

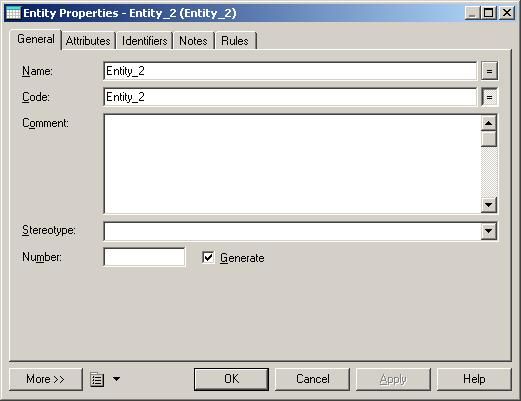

2）双击刚创建的实体符号，打开下列图标窗口，在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。




三、添加实体属性

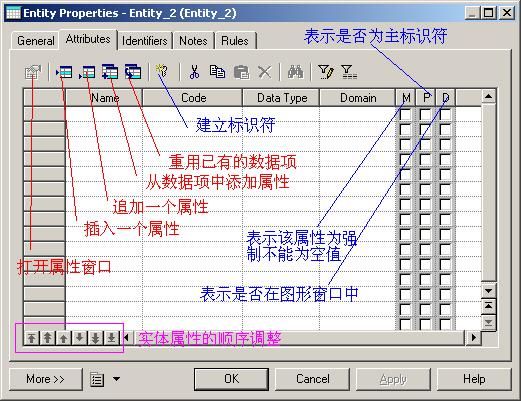

1）在上述窗口的“Attribute”选项标签上可以添加属性，如下图所示。




注意：
数据项中的“添加属性”和“重用已有数据项”这两项功能与模型中Data Item的Unique code 和Allow reuse选项有关。
P列表示该属性是否为主标识符;D列表示该属性是否在图形窗口中显示;M列表示该属性是否为强制的，即该列是否为空值。

如果一个实体属性为强制的，那么， 这个属性在每条记录中都必须被赋值，不能为空。 2）在上图所示窗口中，点击插入属性按钮，弹出属性对话框，如下图所示。




 四、定义属性的标准检查约束

标准检查约束是一组确保属性有效的表达式。在实体属性的特性窗口，打开如图所示的检查选项卡。


在这个选项卡可以定义属性的标准检查约束，窗口中每项的参数的含义，如下

参数	说明
Minimum	属性可接受的最小数
Maximum	属性可接受的最大数
Default	属性不赋值时，系统提供的默认值
Unit	单位，如公里、吨、元
Format	属性的数据显示格式
Lowercase	属性的赋值全部变为小写字母
Uppercase	属性的赋值全部变为大写字母
Cannot modify	该属性一旦赋值不能再修改
List Of Values	属性赋值列表，除列表中的值，不能有其他的值
Label	属性列表值的标签

五、定义属性的附加检查
当Standard checks 或Rules 不能满足检查的要求时，可以在Additional Checks选项卡的Server子页上，通过SQL语句中使用%MINMAX%、%LISTVAL%、%RULES%、%UPPER%、%LOWER%几个变量来定义Standard和Rule,如图所示


%MINMAX%、%LISTVAL%、%UPPER%、%LOWER%
在Standard Check中定义的Minimum 和Maximum、List values 、uppervalues、lowervalues

%RULES%
在Rules特性窗口Expression选项卡中定义的有效性规则表达式
