Windows Server 2008 R2虚拟机下安装 Oracle RAC 详解（grid）

一、准备工作

1、下载grid和Oracle。

2、两台虚拟机。

3、为两台虚拟机分配7个IP地址，后面会详细说明。其中2个用于对外访问（本文采用10.1.1.110和10.1.1.111），2个作为映射IP（与前两个IP同一网段）（本文采用10.1.1.112和10.1.1.113），两个用于两台虚拟机之间做心跳（本文采用192.168.1.1和192.168.1.2），一个作为scan-cluster（本文采用10.1.1.114）。

4、存储：本文采用外挂存储的形式，分配成5部分，其中ocr和fra各占用1份，data占用3份，后续看安装部署。

5、修改计算机名（本文命名10.1.1.110为ptDB-1，命名10.1.1.111为ptDB-2）

6、添加IP配置：

同样配置10.1.1.111的IP属性。

7、重命名网卡名称，按下面路径打开网络连接，右键修改网卡名即可：

8、修改hosts文件，目录为C:\Windows\System32\drivers\etc下，添加一下内容：

10.1.1.110 ptDB-1
10.1.1.111 ptDB-2

10.1.1.112 ptDB-1-vip
10.1.1.113 ptDB-2-vip

192.168.1.1 ptDB-1-pri
192.168.1.2 ptDB-2-pri

10.1.1.114 scan-cluster

9、测试网络联通性：

使用Windows的ping命令即可。

ping ptDB-1

ping ptDB-2

ping ptDB-1-pri

ping ptDB-2-pri

以上命令应该是能ping通的。

ping ptDB-1-vip

ping ptDB-2-vip

ping scan-cluster

以上命令应该是ping不通的，只是查看返回的IP是否返回正确。

10、存储初始化

进入磁盘管理

右键，新建简单卷

下一步

该存储用于ocr，下一步

不分配驱动器号，下一步

不要格式化这个卷，下一步

完成。

其他4个卷如上述所示。最终如下图：

11、登录另一台虚拟机（10.1.1.111），进入磁盘管理，重新扫描磁盘

如果出现驱动器号，需要删除。

12、开启“自动装载所有新卷”，两个服务器都执行一下命令：

13、装载空白卷文件夹

分别在两台服务器的C盘下新建5个空文件夹：

14、将5个新卷挂在到上述的5个空白文件夹

挂载OCR，右键第一个新卷，选择“更改驱动器号和路径”

添加

装入一下空白NTFS文件夹，浏览

选择刚刚新建的空白文件夹

一路确定，同样的步骤完成其他的挂载，顺序依次为ocr=>data1=>data2=>data3=>fra。

完成后新建的空白文件夹如下：

共享C盘和D盘，为了实现在一台服务器上安装两台服务器的RAC，即RAC安装程序在一台服务器上安装完成grid后，把安装文件复制到另一台服务器上，安装。该步骤是安装程序完成的，切记不能在两台服务器上都执行安装文件，详见第二章。

15、同步时间，在10.1.1.111上执行 net time \\ptDB-1 查看ptDB-1的时间

16、设置共享，使用net use 命令：

二、安装grid

1、双击setup.exe

2、显示安装页面，下一步

3、高级安装

4、选择产品语言，下一步

5、修改集群名称和SCAN名称

6、添加RAC节点

7、指定网络接口

8、使用ASM

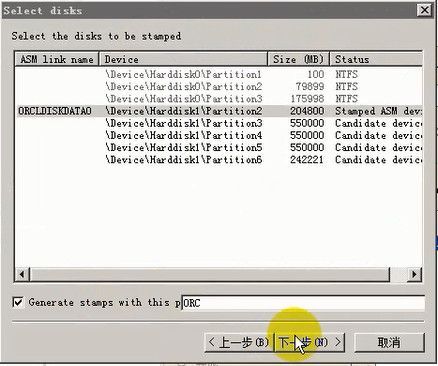

9、标记磁盘

10、选择第一个ASM块为OCR

名字改为OCR，包括该处和上一步的磁盘组名。

最终如下：

11、设定ASM密码

12、不使用IPMI

13、选择安装目录

14、先决条件检查

15、完成

16、等待安装

17、安装完成
