简单BGP实例

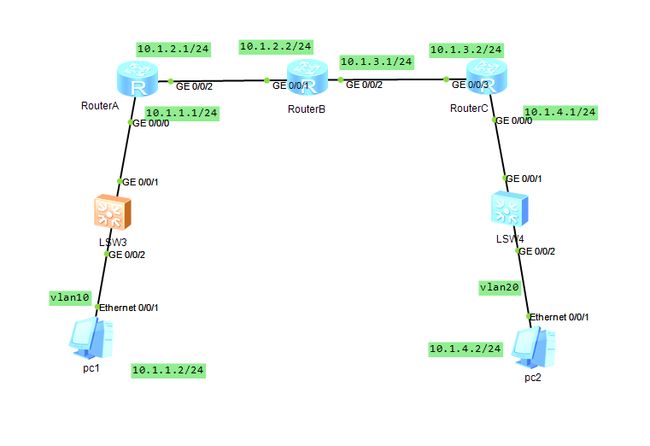

简单BGP实例如图:

简单BGP实例_第1张图片

边界网关协议(BGP)是运行于 TCP 上的一种自治系统的路由协议。 BGP 是唯一一个用来处理像因特网大小的网络的协议,也是唯一能够妥善处理好不相关路由域间的多路连接的协议。 BGP 构建在 EGP 的经验之上。 BGP 系统的主要功能是和其他的 BGP 系统交换网络可达信息。网络可达信息包括列出的自治系统(AS)的信息。这些信息有效地构造了 AS 互联的拓朴图并由此清除了路由环路,同时在 AS 级别上可实施策略决策。

配置RouterA :

简单BGP实例_第2张图片

配置RouterB:

简单BGP实例_第3张图片

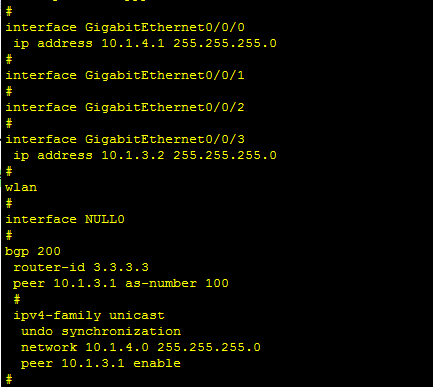

配置RouterC:

简单BGP实例_第4张图片

lsw3交换机配置:

简单BGP实例_第5张图片

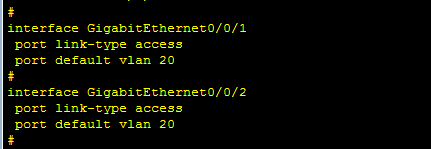

lsw4交换机配置:

简单BGP实例_第6张图片

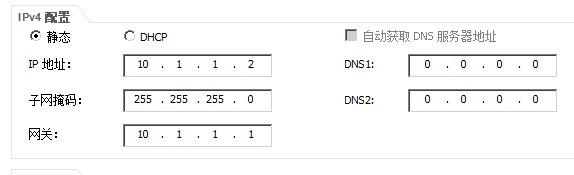

PC1 配置:

简单BGP实例_第7张图片

pc2配置:

简单BGP实例_第8张图片
