uml系列（八）——部署图与构件图

          之前说了uml的设计图，现在说一下uml的最后两种图：构件图、部署图。这两种图之所以放在一起是因为它们都是软件的实现图。

          构件图

          构件图是描述一组构件之间的组织与依赖关系的模型。那么，问题来了，什么是构件？

          构件是系统中遵从同一组接口且提供其实现的物理的可替代的部分。看不懂，没关系，我给你解释下，构件就相当于装修房子时地门、窗户一样，从别的地方拿过来直接就能往门框上装的东西。

          构件的类型

          构件根据物理的形式的不同，分为以下几种：

          1.源代码构件

          2.二进制构件

          3.可执行构件

          4.数据或文档

          这四种构件的分类很容易理解，就像是我们把盖房子用到的组件分为铁质的、木质的一样，我们把构件依据其在内存中的存储方式的不同，进行了分类。

          构件和类

          构件和类不是同一个概念，类是对象的抽象，是从逻辑上进行抽象的，比如用砖头可以抽象出砖头类。而由砖头组成的墙却可以称为构件。我们把这个构件中的东西打包，在别的地方用的时候直接使用。

          张三家里盖房子，往门框上安了 个门，他可以开门关门和锁门，不喜欢了，还可以换个新的门。在这里，这个们就是构件。门和构件有相同的特点：

          构件是物理存在的，它是系统的一部分，他可以替换，而且它需要遵从一组接口（门框）并且提供一组接口的实现（开关门和锁门）。

          构件的构成

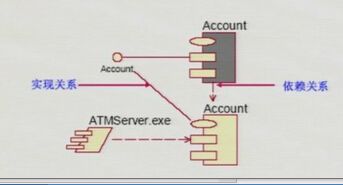

          构件由接口和关系构成，来个图先：





          这里的接口有示出接口和引入接口。引入接口就是我们说的门框，而示出接口就是门为门上面的锁提供的安装接口。而接口的关系又分为实现和依赖的关系为主。实现一般是构件与对应接口的关系、而依赖接口则是构件与构件之间的关系。

          部署图

          部署图说明了系统的物理结构，和在此结构上执行的软件。

          节点

          再看部署图之前，必须要先知道节点的概念。

          节点就是物理部件，如：服务器、打印机等。在这里，可以处理计算的为处理器，如服务器；而没有处理能力的为设备如打印机。设备都是通过接口为外部提供服务的。

          应用

          部署图一般用在复杂的分布式的系统中应用，用以看出软件的映射关系。一般情况下用的不是太多。
