UML---活动图

活动图概述：

       活动图和交互图是UML中对系统动态方面建模的两种主要形式，行为图中的交互图强调的是对象到对象的控制流，而活动图则强调的是从活动到活动的控制流。

活动图的主要元素：

        1.初始节点和活动终点：用一个实心圆表示初始节点，用一个圆圈内加一个实心圆来表示活动终点

        2.活动节点：是活动图中最主要的元素之一，它用来表示一个活动

       3. 转换：当一个活动结束时，控制流就会马上传递给下一个活动节点，在活动图中称之为“转换”，用一条带箭头的直线来表示

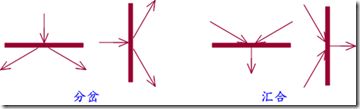

     4.分岔与汇合：

        分叉用于将动作流分为两个或者多个并发运行的分支，而汇合则用于同步这些并发分支，以达到共同完成一项事务的目的。分叉可以用来描述并发线程，每个分叉可以有一个输入转换和两个或多个输出转换，每个转换都可以是独立的控制流。
       汇合代表两个或多个并发控制流同步发生，当所有的控制流都达到汇合点后，控制才能继续往下进行。每个汇合可以有两个或多个输入转换和一个输出转换。

分叉和汇合都使用加粗的水平线段表示。



机房收费系统活动图：
