Android Skia编程系列（一）：Hello Skia
虽然在ndk文档中，google不推荐使用native C/C++来开发应用程序。但在实际开发中，可能不得不使用native C/C++的情况，比如跨平台软件开发。为手机开发软件，为了能够面向更广泛的用户群，免不了要同时开发symbian、windows mobile、android等主流手机平台版本。出于效率的考虑，一般手机软件采用C/C++开发，所以为了避免重起炉灶，在android下一般选择使用native C/C++开发核心组件，再加上一个Java语言编写的外壳。笔者最近移植一款应用到android，该应用采用了skia图形库，因此对android下的skia稍微进行了研究。在此系列文章中，我将分析一下android下的Skia编程。
还是以大名鼎鼎的hello world作为本文章的起点吧。我们知道，android采用skia作为其核心图形引擎，因此android天然支持skia绘图，问题在于Java层如何和jni层的代码相互访问。其实android中有很多绘图类（android.graphics包下的类）都是对skia c++类的一个封装。比如Canvas <-> SkCanvas, Paint <-> SkPaint，关键是如何在它们之间架起一座桥梁。
首先看看java侧的类定义：
public class SkiaView extends View { private static final String TAG = "skiademo"; static { System.loadLibrary("SkiaDemo"); } public native void renderHello(Canvas canvas); public SkiaView(Context context) { super(context); } @Override public void onDraw(Canvas canvas) { super.onDraw(canvas); Log.d(TAG, "onDraw"); renderHello(canvas); } }
SkiaView类继承自View类，定义了一个native方法renderHello，注意其参数是Canvas。JNI侧的代码如下：
void Java_com_whtr_example_skiademo_SkiaView_renderHello(JNIEnv *env, jobject thizz, jobject canvas) { SkCanvas* canv = GraphicsJNI::getNativeCanvas(env, canvas); if (!canv) { return; } SkPaint paint; paint.setColor(SK_ColorRED); canv->drawText("hello skia", 10, 20, 20, paint); }
在函数的开始，调用GraphicsJNI::getNativeCanvas方法处理java侧传递过来的Canvas对象，获取SkCanvas对象指针，有了SkCanvas，我们就可以在上面进行绘制了。
需要注意的是，ndk中并没有包含skia相关头文件和库函数，因此要编译此程序，还需要下载android源代码并进行编译。不过android系统中已经有这些库文件，所以部署到手机上运行是没有问题的。Android.mk文件如下：
LOCAL_PATH := $(call my-dir)
include $(CLEAR_VARS)
MY_ANDROID_SOURCE=$(HOME)/android/source/cupcake
LOCAL_MODULE := libSkiaDemo
LOCAL_CPP_EXTENSION := .cpp
LOCAL_CXXFLAGS :=
LOCAL_C_INCLUDES := $(MY_ANDROID_SOURCE)/frameworks/base/core/jni/android/graphics /
$(MY_ANDROID_SOURCE)/external/skia/include/core /
$(MY_ANDROID_SOURCE)/external/skia/include/images /
$(MY_ANDROID_SOURCE)/frameworks/base/include /
$(MY_ANDROID_SOURCE)/system/core/include
LOCAL_SRC_FILES := SkiaDemoJni.cpp
LOCAL_LDLIBS := -llog -lsgl -landroid_runtime /
-L$(MY_ANDROID_SOURCE)/out/target/product/generic/system/lib/
include $(BUILD_SHARED_LIBRARY)
完整的代码和Android.mk文件可以使用如下命令获取：
svn checkout http://androidcodes.googlecode.com/svn/trunk/ androidcodes

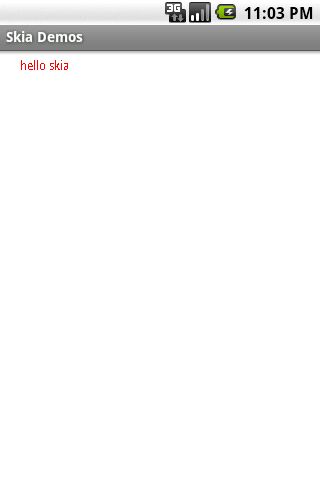

最终的运行结果如下图所示：
注：android版本不同，skia版本也不太相同，接口有些细微的差别。
