电子设备常见的音视频接口

倘若花了大价钱买了一些电子设备，却不知道其中的接口怎么使用，是不是非常苦恼。感觉浪费了一半的功能，笔者也不是很清楚，于是就查阅一些资料，总结一下。因为电子设备的更新换代又那么的快，我只能说现阶段的常见的电子设备接口，时间是2019年8月4日。

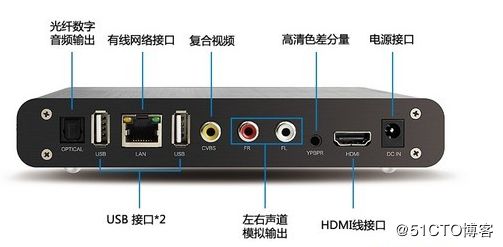

1、图像音视频接口

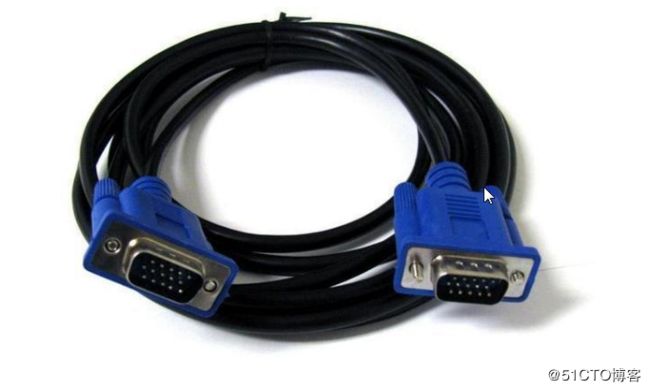

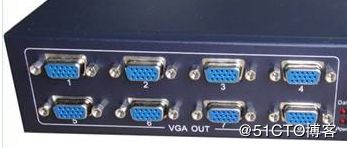

A、VGA接口（视频：模拟信号）


VGA是IBM在1987年随PS/2机一起推出的一种视频传输标准。蓝色的插头也是最有辨识度的一个接口：VGA 接口有3排针脚，每排5个，共有15针。VGA接口采用的是模拟信号，不支持音频。
B、DVI接口（视频：数字信号）

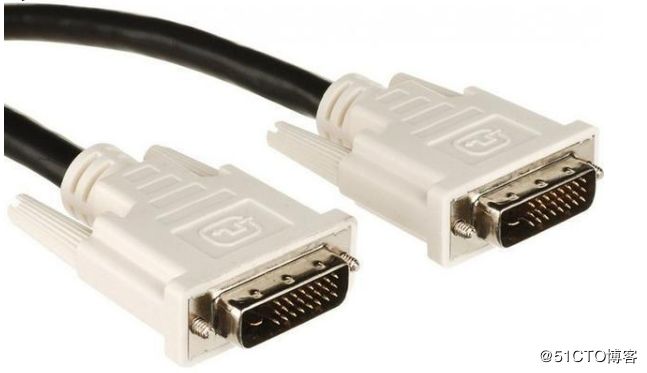

DVI 接口共有三种规格，分别是 DVI-I（Integrated混合），DVI-D（Digital数字）和 DVI-A（Analog模拟），其中 DVI-I 和 DVI-D 还分为“单通道”和“双通道”两种类型。DVI接口的传输信号采用全数字格式，与之对应的是采用模拟信号的VGA接口。其为数字信号，略好于VGA，但仍不支持音频。

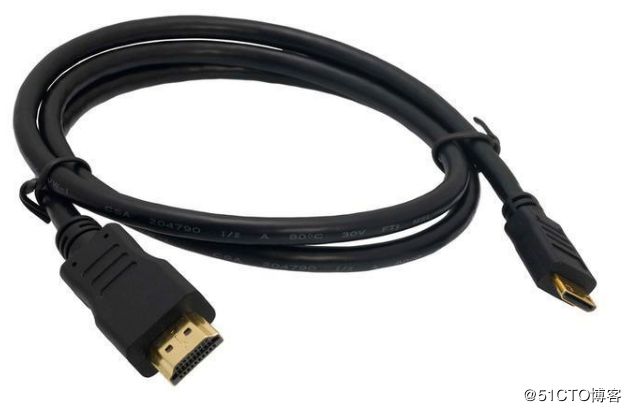

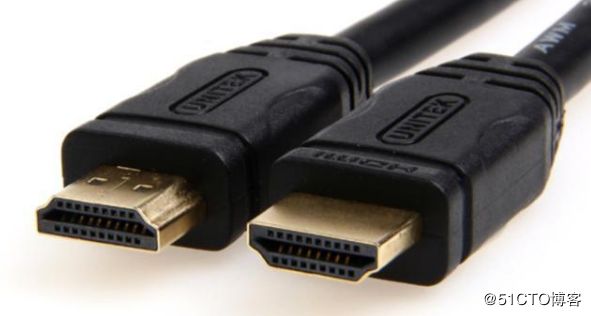

C、HDMI接口（音视频：数字信号）

HDMI 相比 DVI 接口支持了音频的输出，并且有着更高的带宽，它可以算是目前最主流的视频输出接口，由于接口变得更小，也被广泛应用于电视机、显示器、笔记本电脑等设备上。

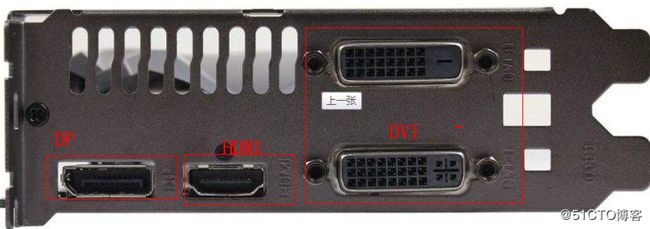

D、DP接口（音视频：数字信号）

在目前的显示器中几乎都标配了DP接口，它可以看做是 HDMI 接口的升级版，但是内部数据的传输方式与 DVI 和 HDMI 完全不同，有着更高的带宽。

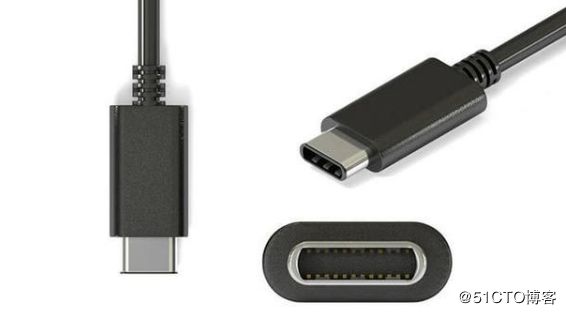

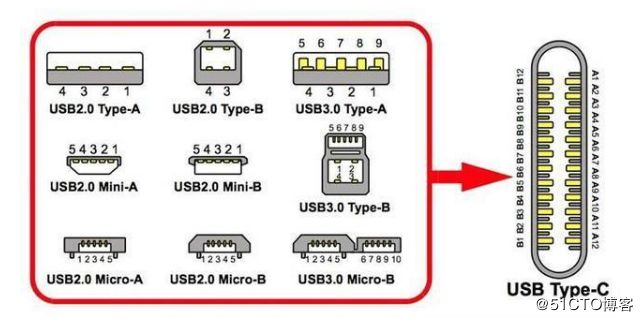

E、Type-C接口

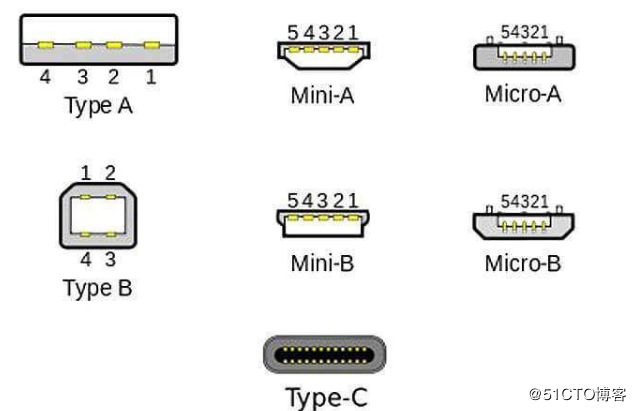

在应用于手机上时，很多人称它为 Type-C 接口，但是应用在电脑上时，更多的人则叫它 USB-C 接口，虽然叫法不同，但是在本质上是同一种接口。
“Type”指的是接口类型

“USB”指的是接口规范标准

【拓展：type-c理论功能】

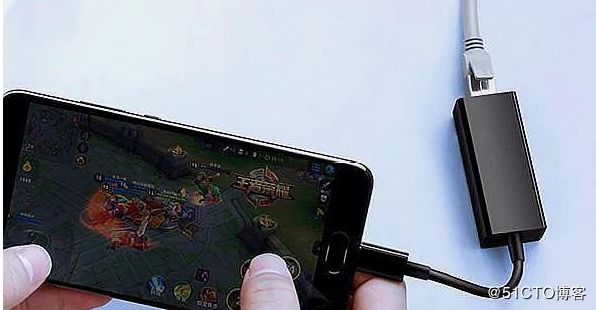

①手机直连网线

②手机连接U盘

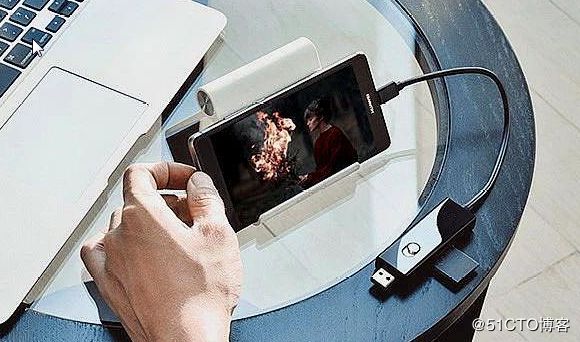

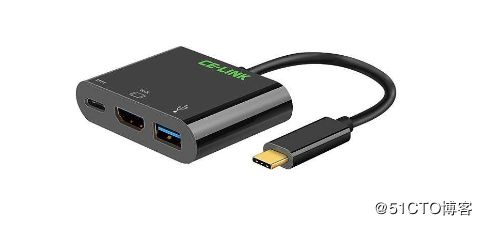

③手机投屏

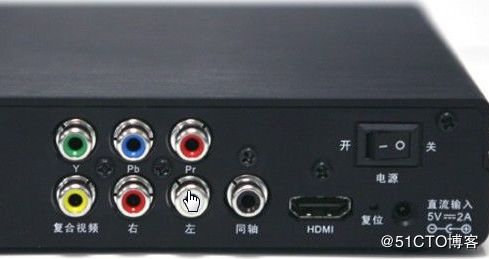

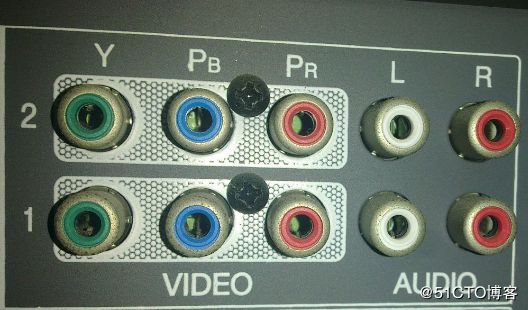

F、色差分量接口（视频）
色差分量接口是色差接口使用不是很普遍，主要的原因是一些CRT电视机并没有提供色差分量的输入接口。可以在一些专业级视频工作站/编辑卡专业级视频设备或高档影碟机等家电上看到有YUV、YcbCr、Y/B-Y/R-Y等标记的接口标识，虽然其标记方法和接头外形各异但都是指的同一种接口——色差端口( 也称分量视频接口) 。
简单的说，相比过去的AV和S端子，色差是将信号分为红、绿、蓝三种基色来输入的。

G、AV复合视频接口（音视频）

简单理解就是，我们将色差分量接口的三个接线（绿亮度、蓝x轴方向、红y轴方向）用一个复合视频接口代替（×××的）。外加两个音频接口（也就是下面讲到的N、RCA模拟音频接口），就是AV复合视频接口。

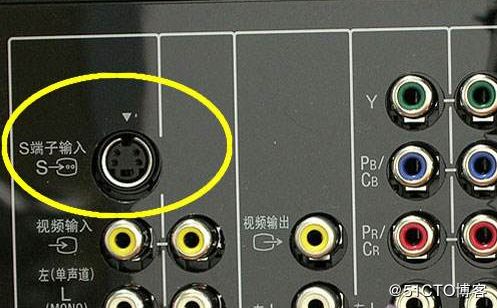

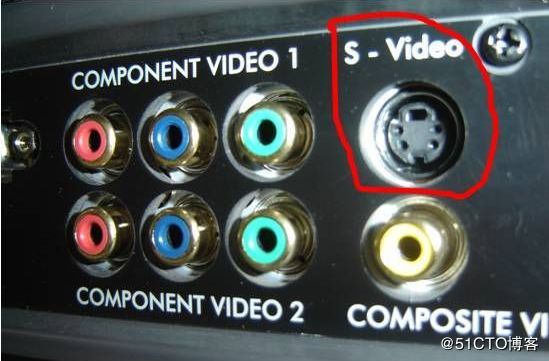

H、S-视频接口（视频）
S端子也是非常常见的端子，其全称是Separate Video，也称为 SUPER VIDEO。S-Video连接规格是由日本开发的一种规格，S指的是“SEPARATE（分离）”，它将亮度和色度分离传输，避免了混合视频信号传输时亮度和色度的相互干扰。S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

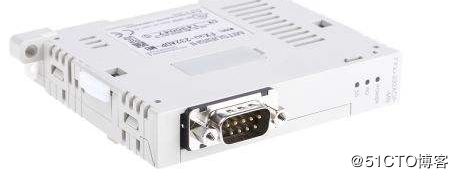

I 、RS-232C接口
其中EIA(Electronic Industry Association)代表美国电子工业协会，RS（Recommended standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改。


【拓展：是不是很像VGA】
①VGA接口最早可以追溯到1987年，VGA 接口有3排针脚，每排5个，共有15针。
②VGA接口采用的是模拟信号，这种信号有一个明显缺点，就是抗干扰能力弱。
③RS232接口是计算机上的通讯接口的一种。

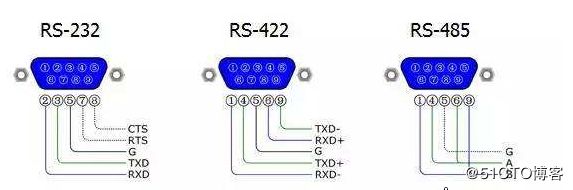

④通常 RS-232 接口以9个引脚或是25个引脚的型态出现，一般计算机上会有两组 RS-232 接口，分别为 COM1 和 COM2。
L、光纤音频接口（音频）

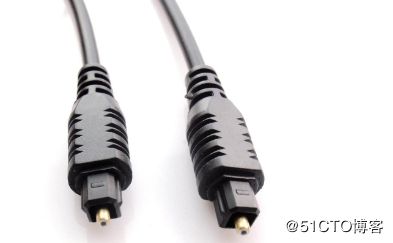

光纤音频接口TosLink，全名Toshiba Link，这是日本东芝(TOSHIBA)公司较早开发并设定的技术标准，在视听器材的背板上有Optical作标识。现在几乎所有的数字影音设备都具备这种格式的接头。

M、3.5mm立体声接口（音频）

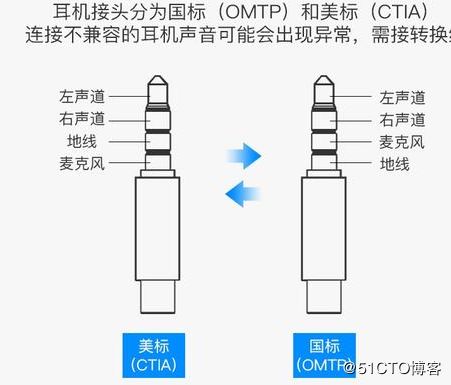

它可以在实现耳机的功能的基础上，同时实现麦克风和线控等其他功能。目前市面上常见的，有OMTP和CTIA两种标准。

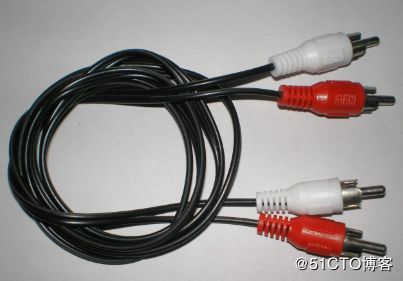

N、RCA模拟音频接口（音频）

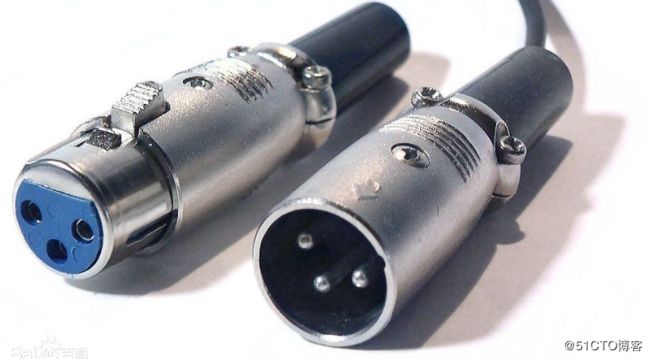

O、XLR接口
最初端子为"Cannon X"系列，之后的版本加入了弹簧锁（Latch）成为"Cannon XL"系列，接着在端子接触面以橡胶包着（Rubber），成为了其缩写XLR的来源。

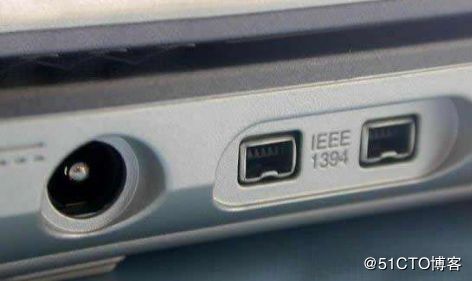

P、IEEE1394接口

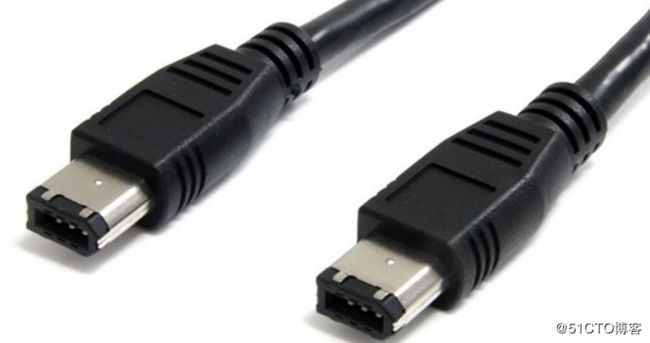

计算机接口IEEE1394，俗称火线接口，主要用于视频的采集，在INTEL高端主板与数码摄像机(DV)上可见。 IEEE 1394，别名火线（FireWire）接口，是由苹果公司领导的开发联盟开发的一种高速度传送接口，数据传输率一般为800Mbps。火线（FireWire）是苹果公司的商标。Sony的产品称这种接口为iLink。

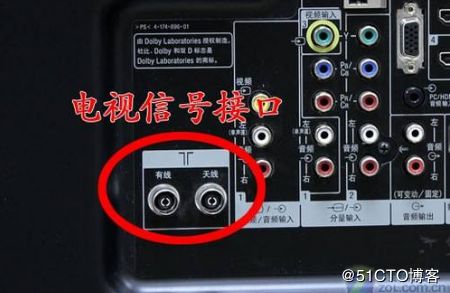

Q、RF电视信号接口
