电子设备如何选风扇？

  电子设备的散热方式有：自然散热、强迫风冷、水冷、相变换热等，而风扇是实施强迫风冷的主要载体。下面我们来了解下在电子设备中风扇选型的方法及步骤。

  风扇选取的方法

1先按下面公式计算实际所须风量：

G=Q/(0.335T)

其中G---实际所需的风量，m3/h；Q----散热量，W；T-- 空气的温升，℃。空气温升一般为10－15℃。

2确定风扇的型号

按照1.5-2倍的裕量选择风扇的最大风量：G1=(1.5-2)G 按最大风量选择风扇型号。 风扇的最大风量可以从规格书中找到，比如说下面这个风扇的风量为1.19m3/min。有些风扇给出的是单位cfm，要注意单位的转化。

图片发自App

1.3 确定风扇工作点

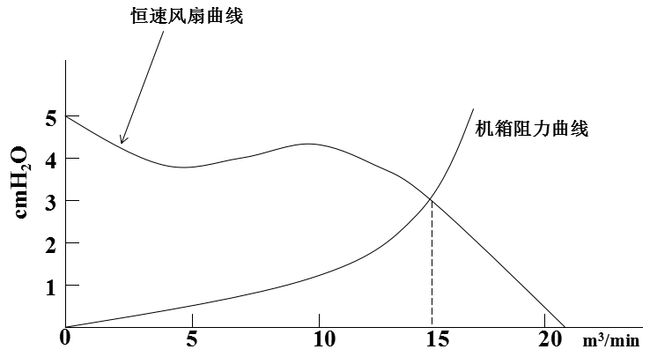

把风道曲线与风扇的静压曲线绘在一张图上，其交点就是风机的工作点。工作点对应的风量若大于冷却风量，风扇即满足要求，否则重新选择风扇，重复上面的工作，直到满足要求为止。如下图中交点就是风扇的实际工作点。

图片发自App

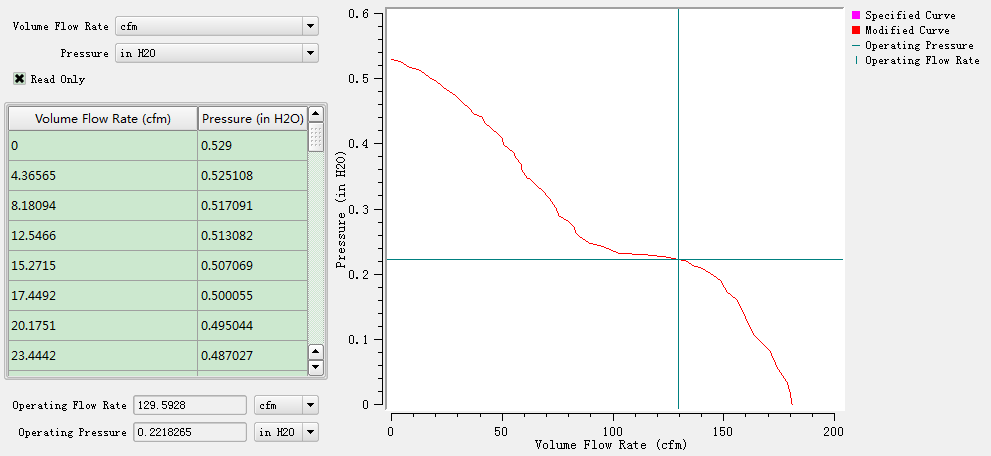

  通常来说，很难精确的计算得到机箱的内部阻力曲线，只能通过数值模拟或风洞实验测试获得。在软件数值仿真时，只需输入风量风压曲线即可，在计算迭代过程中会自动根据内部压力，得到工作点位置，如下图风扇工作时的风量为130cfm，压力为0.22 in H2O。

图片发自App

  如果经常需要做风扇的选型，可以将选型的步骤及相关公式，写入到Excel中，如下图根据散热量（总工耗）、空气温升、倍数、风扇个数来选取风扇，从采购库中查找，选取风扇为NIDEC-D08K24TU(AX)，单个风量1.189 8m3/min。然后可以采用数值模拟方式验证是否满足散热需求。

图片发自App
