用Unity 3D生成真实地形

Unity3D手册中介绍了两种地形制作方法：

1、在SceneView中使用height tools直接绘制；

2、使用外部工具制作的heightmaps；

生成真实地形，需要用到heightmaps方法，具体操作如下：

1、准备一块DEM数据，格式为img或tiff，并准备好Global Mapper和Photoshop两款软件；

2、在Global Mapper 14.1中文版中“文件”->“打开数据文件”，选择DEM数据文件，比如test.img，然后弹出对话框选“全是”；

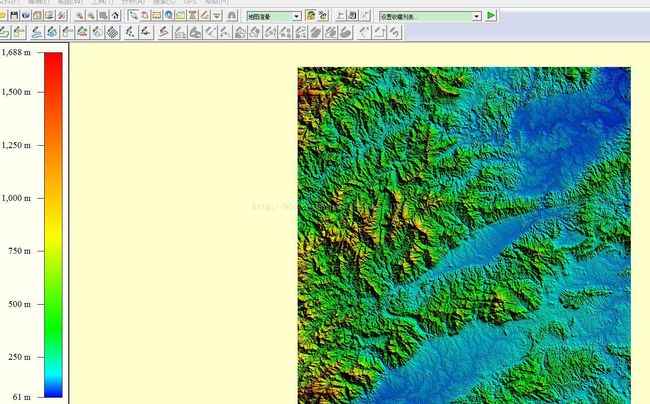

打开后如图所示：



3、打开地形文件后，在工具栏下拉列表中选择“梯度渲晕”，在此列表框后面有一个“启用/取消晕渲”的按钮，我们需要取消渲染；



4、此时显示的是此dem数据的灰度图，如下：



我们可以导出这幅图；点击“文件”->“输出光栅/图像格式”，弹出对话框内选择JGP,然后点确定，又弹出一个框，还选确定，弹出下一个框。



5、在此对话框内设置jpg的属性；采样间距可以自己填写，值越小，图片经度越大，若不知道怎么选择可以先按默认值，后期看图片分辨率，根据需要在重设此参数，“图像品质”也可自行选择，而“光栅输出的带设置”中必须选择“灰度（1 8-字节带）”，下面的“生成世界文件”和“生成投影文件”可以不勾选，此文件对导入地形无关；



6、此时生成了一个“test.jpg”；我们用photoshop进行打开编辑；打开图片后选择“图像”->“画布大小”；单位选择像素，长宽值填写值需要是2的指数次幂比如1024或2048（我用的Unity版本中导入的图片大小貌视不能大于2048，否则会出错），这时我将宽度和高度均设置为2048（这里需要将长宽设置成一样值），点击确定；



7、导出raw文件；选择“文件”->"存储为"，格式中选择raw，“保存”生成一个test.raw的文件；



8、打开Unity，在"Terrain"->"Create Terrain"中创建地形，然后点击“Terrain”->"Import Heightmap - Raw",导入刚生成的raw文件；

点击“设置”：



“Import Raw”在这儿：



9、在弹出对话框中进行设置，Depth选择8bit,Width选择2048，Height输入2048,ByteOrder根据自己的情况选择Mac或Windows，地形x,z先默认2000，y是高度，表示地形最高处的高度，我写200，直接点击“Import”即可以导入该地形；



10、如果原来地形有地貌，可以在Globalmap中使用地貌导出一张jpg文件作为Unity中可导入的纹理，按地形大小贴到导入的这块地形上。



这里的x，y要和之前地形的x，y大小保持一致才可以完整贴到地形上。



最终效果如下（还不错哈）：



(PS:如果导入图片后发现图片和地形位置不对应可以在ps里对图片进行翻转和旋转等操作，进行调整）：
