一图了解JVM运行时内存结构

关于JVM内存结构的图网上很多，看完后不明觉厉 却很难形成自己的记忆。

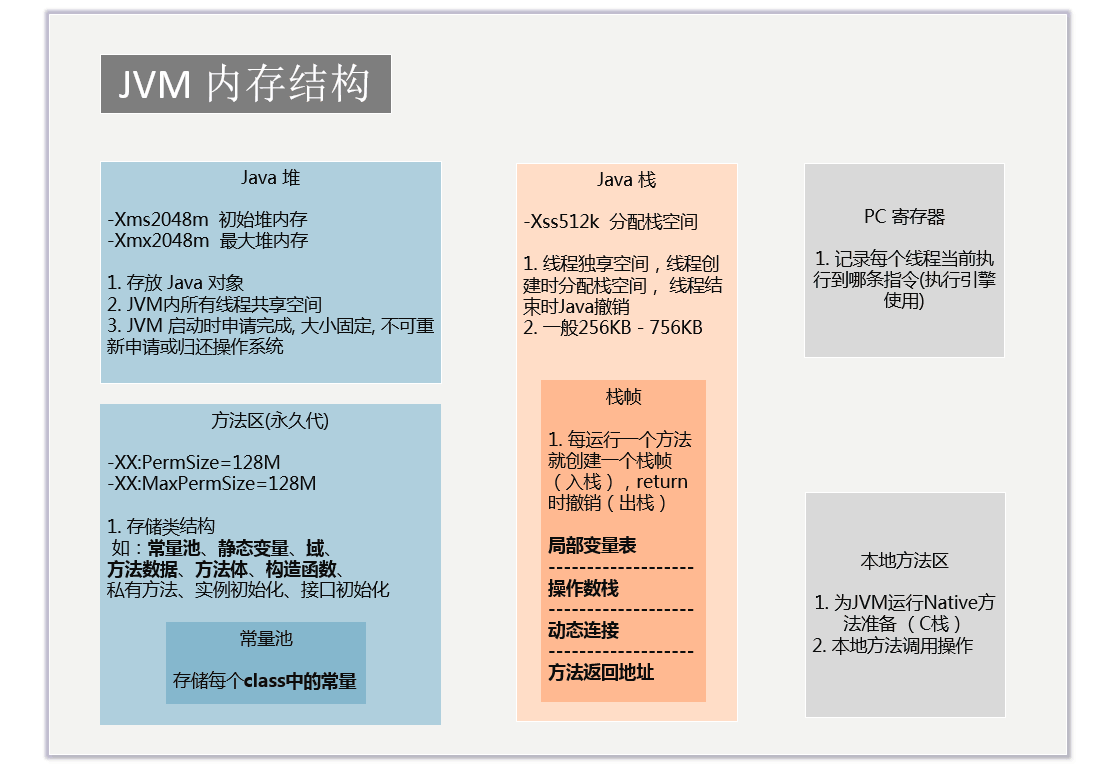

这图希望能够清晰地看懂JVM的内存结构与基本要素，形成一张记忆拼图，避免每次学习时都重复阅读大段难以记忆的文字。





关于这图有几个点需要说明：

1.尽管花了不少精力画这一张看似简单的图，但还是很难保持一步到位。

所以强烈邀请各位看到破绽或者疑问的朋友留言帮助我完善，一起帮助更多人。



2.方法区是堆的逻辑组成部分



3.方法区与永久代是不是同一个东西？

不是.  方法区是标准，永久代是对方法区标准的实现

《Java虚拟机规范》规定了方法区标准，Sun公司HotSpot虚拟机使用永久代来实现方法区



4.在jdk8中 永久代被元空间(Metaspace)替代了，方法区存放描述性信息，即元数据，元空间名字更为贴切

所以 -XX:PermSize参数在jdk8中将是无效的 使用 -XX:MetaspaceSize



5.几个异常

StackOverflowError：

线程请求的栈深度大于虚拟机允许的栈深度，调用链路太长，递归时容易出现

java.lang.OutOfMemoryError: Java heap space：

栈内空间不足，对象过大，容器(list,map)存储数据过大。 堆内存占用内存 >= Xmx设置值

java.lang.OutOfMemoryError: PermGen(



持久代内存不足，反射应用广泛，通常是反射重复加载过多class元数据导致。方法区占用内存>=MaxPermSize设置值
