自服务平台梳理

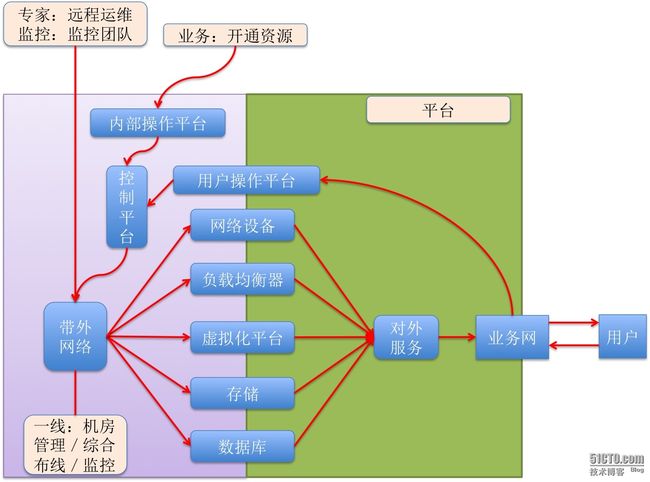

    数据中心整体业务逻辑可从上图体现。自服务业务模型和SDN业务模型类似。对于自服务平台来说，通常部署位于带外管理网络，通过带外网络下发配置、检查配置、备份配置等工作。对于现有传统数据中心来说，底层资源由不同硬件设备集成提供服务，不同厂商的产品及功能均有不同的管理模式，对于自服务而言，每一个前端页面的功能点对应不同厂家设备功能均有不同的API接口。基础设施的架构也限制自服务对用户提供的种类，例如VPC业务，在一个大的平台中，需要拆分出独立的网络对外提供服务（阿里的网络采用MPLS ×××模式建设，ucloud采用SDN在基础网络上跑逻辑网络）；在520项目模式下，底层的虚拟化并不是将所有的服务器放入一个计算虚拟池中，而是形成多个计算虚拟池，底层的IT基础设施架构和自服务平台息息相关。

1、 数据中心网络可分为带外管理网络、业务网络、存储网络、迁移网络（For虚拟化）

2、从类型分为网络、服务器、安全、存储、负载均衡、数据库等几类。

自服务平台可拆分为两类，一类内部操作平台，一类用户操作平台，使用受众如下：

1、        内部操作平台：内部团队，可集成进入更多功能

2、        用户操作平台：提供用户基本的业务服务操作

底层的IT基础设施架构标准化，从设备的部署位置，哪类设备需要接入到固定的某个接口，某类设备的某一接口统一使用什么功能，交换机的接口范围用于什么业务，安全设备部署模式固定，数据库统一采用固定架构，定义标准化能够最大的节约成本。甚至从机柜内设备的部署位置都应形成标准化，节约跳线成本。

控制平台用于接收来自操作平台的操作指令，在控制层将用户指令翻译为IT基础设施的命令配置。通常操作平台一个动作，对底层设备而言，需要产生大量的连锁操作，南向接口统一管理设备，北向接口统一接收指令。

在操作平台层面面对不同的受众有不同的需求，对于数据中心资源使用，能抽象出通用的功能点，可依据不同的功能点梳理底层联动的API接口。从通用功能点出发，用户在使用层面一般关心业务稳定性、监控、资源使用、安全防护等相关功能。

@font-face {  font-family: "宋体";}@font-face {  font-family: "Cambria Math";}@font-face {  font-family: "@宋体";}@font-face {  font-family: "Cambria";}p.MsoNormal, li.MsoNormal, div.MsoNormal { margin: 0 0 0; text-align: justify; font-size: 16px; font-family: Cambria; }p.MsoListParagraph, li.MsoListParagraph, div.MsoListParagraph { margin: 0 0 0; text-align: justify; text-indent: 28px; font-size: 16px; font-family: Cambria; }.MsoChpDefault { font-family: Cambria; }div.WordSection1 { page: WordSection1; }ol { margin-bottom: 0; }ul { margin-bottom: 0; }

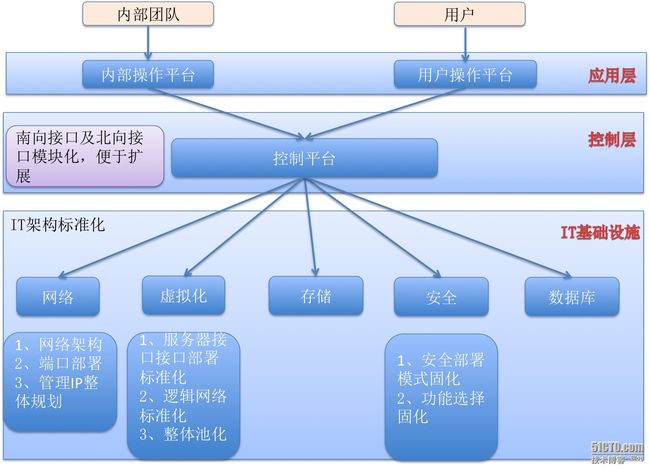

不同的层面处理不同的工作，分为操作层、控制层、IT基础设施层。操作层面保证通用功能及定制化功能，在控制层面注重指令翻译、厂商list、版本、命令、api；IT基础设施层形成标准化架构，现有IT基础设施架构已然固化，特例较少。

操作平台：

1)     用户安全需求

2)     资源需求

3)     用户体验

4)     建立功能点list清单

5)     抽象数据中心资源通用需求

6)     从功能点出发获取厂商API接口，并建立厂商list清单

控制平台：

1)     接收操作平台指令，通过带外管理网络下发配置至IT基础设施

2)     周期性检查IT基础设施配置和用户使用资源库内容一致

3)     针对不同功能点，创建功能点、厂家、设备型号、版本、指令等字段

4)     梳理功能点下发联动逻辑

IT基础设施：

1)     基础设施架构标准化

2)     网络：

a)      端口业务范围固化

b)     上下行连接接口固化

c)      服务器连接接口固化

d)     核心骨干架构及接入架构固化（可形成大型，中型，小型等三类架构）

e)      业务IP地址资源及端口资源池化（公网／私网）

f)       管理IP全国统一规划

3)     负载均衡

a)      硬件部署模式（旁挂／串接）

b)     硬件使用类型（链路负载均衡：outbound／inbound；应用负载均衡）

c)      软件负载均衡部署模式（集群／单机；部署位置）

d)     软件负载均衡选择（lvs／haproxy／nginx）

4)     存储

a)      硬件存储（阵列／san交换机）

b)     服务器存储（swift／ceph／nfs）

5)     虚拟化

a)      服务接口数量，接口类型，接口速率

b)     服务器接口使用业务固化

c)      逻辑网络配置固化

d)     管理网络配置固化

e)      资源整体池化，拆分业务区域通过逻辑方式完成，由控制平台操作vcenter及交换机联动完成

f)       虚拟机IP地址池化由控制平台控制分配，不允许vm os层面修改

g)      安全控制由控制平台调度底层安全策略完成

6)     数据库

a)      架构标准化

b)     开资源统一由控制平台调度

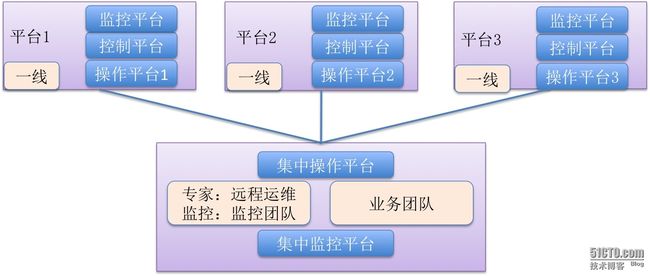

自服务平台完成后，管理模式可采用大集中方式运行，一线保留综合布线及监控，二线通过专线联入统一监控及管理，业务团队也可通过自服务平台生成资源，减少成本，形成运维自动化及自服务管理体系。

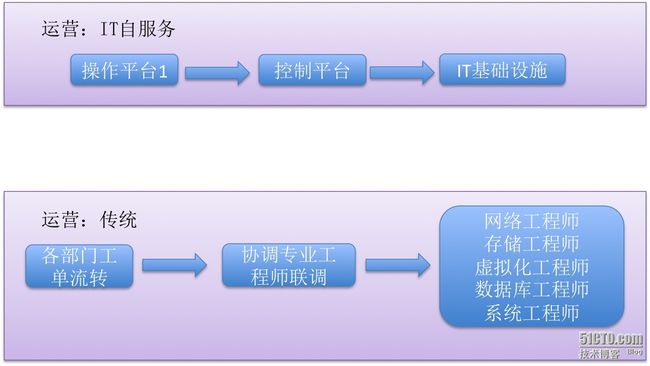

    自服务模式对比传统模式，自服务的优点在于不需要专业人员对底层修改配置，统一由自服务平台完成，可靠性高，速度快，无需协调专业工程师即可完成工作

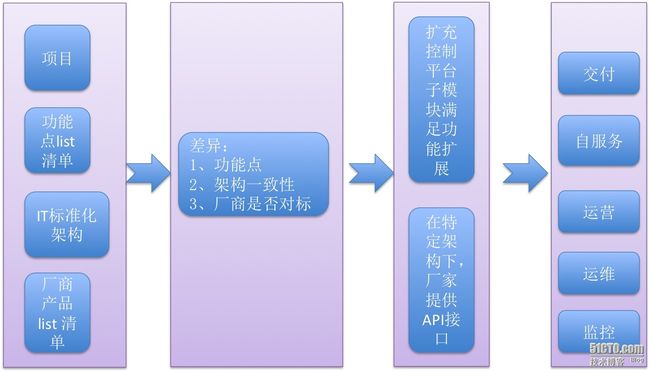

    如采用项目模式建设，建议建设之前比对厂商产品清单，和IT标准化架构差异，功能点list清单等核对出差异点。定制化修改差异点，在项目建设时，按照标准化的布线及标准化资源规划，建立带外管理网络，配置IP地址后，进行运维自动化操作，将配置批量整合配置至目标设备。
