Arcmap生成切片方案及影像切片

1.生成XML配置文件（即切片方案）

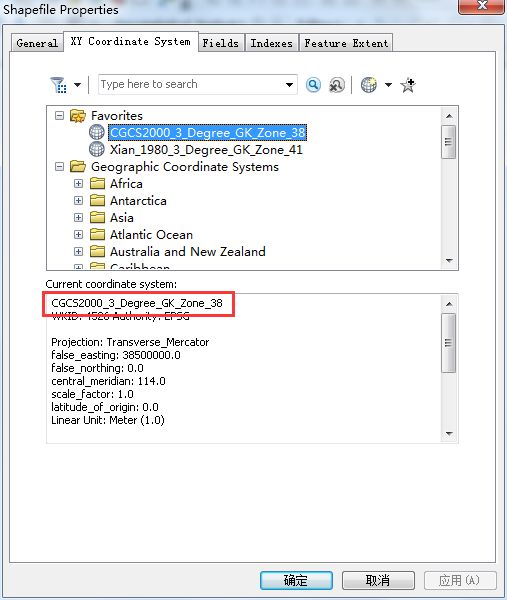

1) 打开任意一个mxd文件，在Catalog中找到该数据，右键-->属性-->设置坐标系,此处设置空间参考应为切片所需的空间参考坐标系；

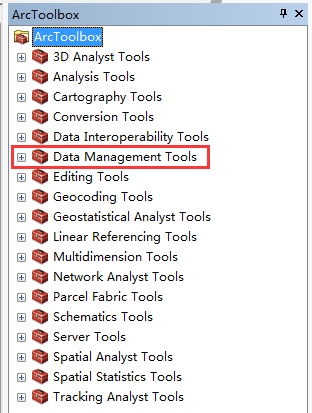

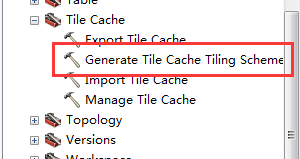

2) 打开ArcToolbox-->数据管理工具-->切片缓存-->生成切片缓存切片方案工具；

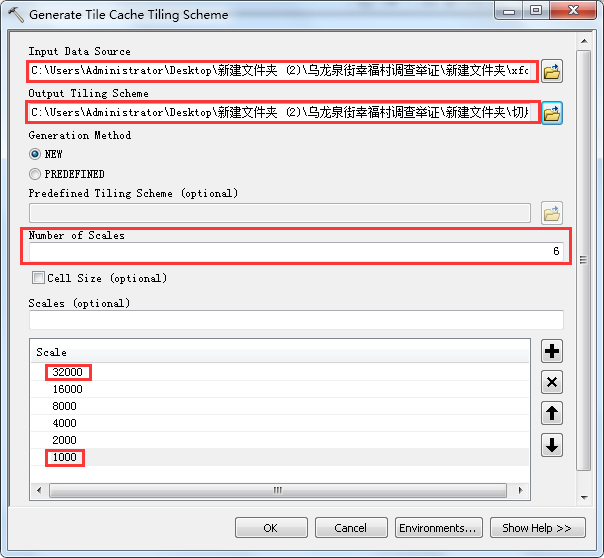

3) 输入方案数据和输出结果及位置
   a.输入数据源，选择刚刚打开的mxd文件；
   b.输出切片方案，选择切片方案的存放位置及名称；
   c.填写比例级数，在下方生成对应的比例，根据mxd文件的全局及放大比例尺进行设置，例如全局比例为1:25000，则可设置六级，其最小比例为1:35000最小比例为1:1000，基本满足需求；


4) 点击确定，即可生成  切片方案.xml。

2.影像切片

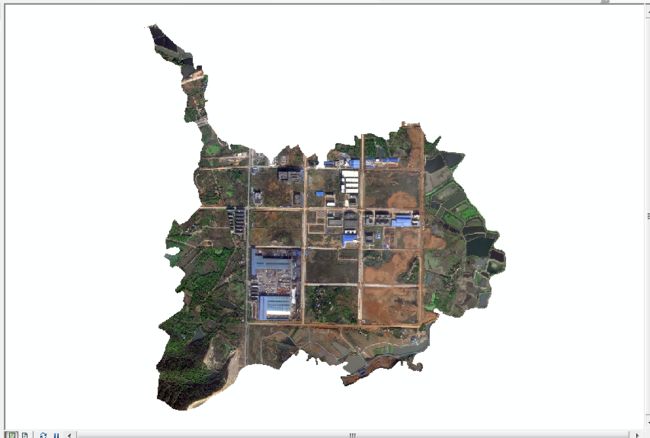

1) 打开Arcmap导入影像；

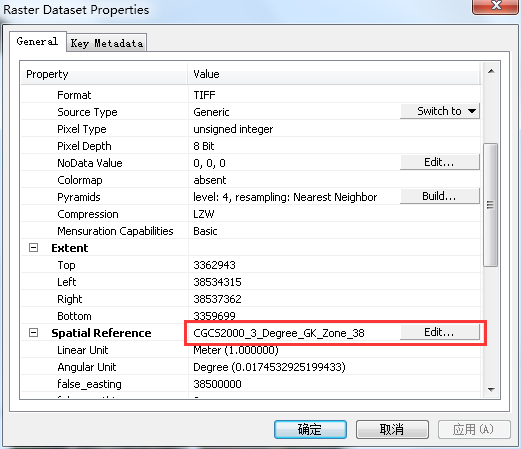

2) 在Catalog中找到该数据右键-->属性，查看空间参考是否存在，并设置其空间参考与切片方案一致；

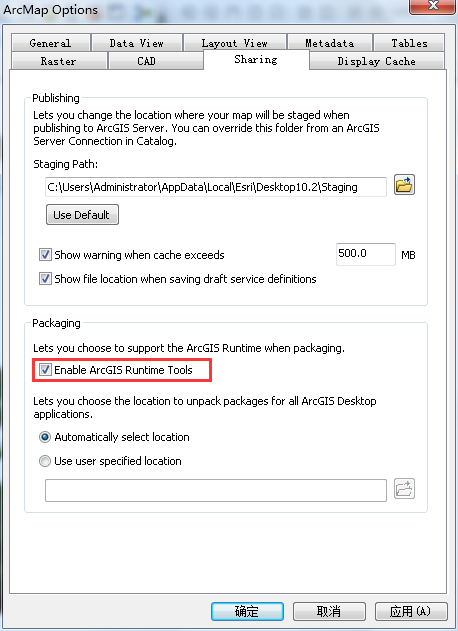

3) 主菜单栏中选择自定义-->Arcmap选项-->共享-->启用ArcGIS Runtime工具；

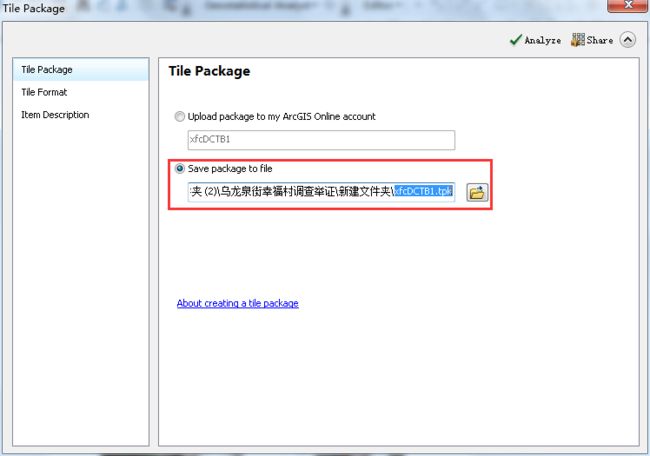

4) 主菜单栏中选择文件-->共享为-->切片包，在切片包中设置保存路径；

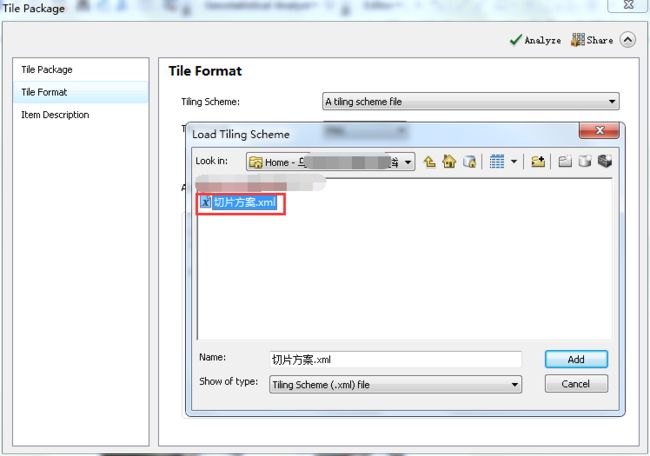

在切片格式中将切片方案选择为“切片方案文件”，并选择刚刚生成的xml文件；

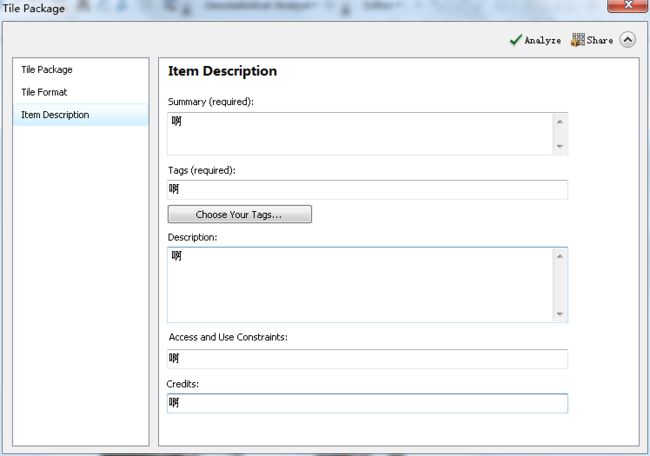

项目描述不能为空，可随便填写，如下图；

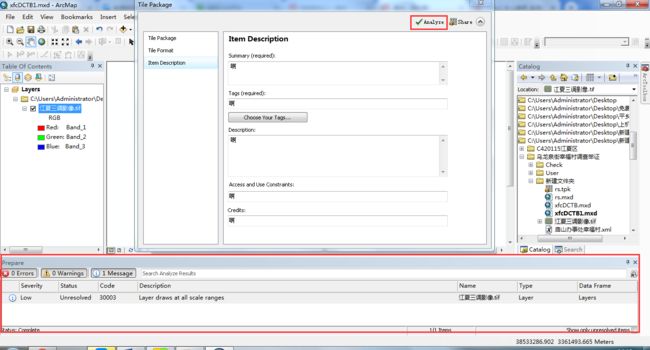

5) 点击右上角“分析”，没什么问题，点击“分享”，开始切片；


6) 切片完成,生成一个xfcDCTB1.tpk文件。
