qt5 QCharts使用 绘制曲线步骤

step:

1. 创建一个Qt widgets application,并在*.pro中添加以下代码,run qmake

QT       += core gui sql  charts

2. 创建QChartView

只需在生成的mainwindow.cpp中添加以下四行代码,就完成了QChartView的创建。

#include "mainwindow.h"
#include "ui_mainwindow.h"

#include  // 手动添加代码行1
using namespace QtCharts;      // 手动添加代码行2
MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow)
{
    ui->setupUi(this);

    QChartView * _chart_view = new QChartView;// 手动添加代码行3

    this->setCentralWidget(_chart_view);// 手动添加代码行4
}

MainWindow::~MainWindow()
{
    delete ui;
}

现在我们已经完成了,QChartView的创建,编译并运行,可以看到如下效果,白色部分就是我们创建的chartview,什么也没有是因为我们没有在上边添加series.

qt5 QCharts使用 绘制曲线步骤_第1张图片

如果在*.ui中拖拽也可以完成QChartView创建工作,不过需要prompt.

我一般是在程序里直接代码创建widget(这样做的好处是便于版本管理,当然这只是个人习惯)。

3. 绘制曲线,添加数据

这里我们给chart添加一条曲线:

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include
#include

using namespace QtCharts;
MainWindow::MainWindow(QWidget *parent) : QMainWindow(parent),ui(new Ui::MainWindow) {
    ui->setupUi(this);
    QChartView * _chart_view = new QChartView;
    this->setCentralWidget(_chart_view);
    /* 以下代码完成曲线添加 */
    QLineSeries *seriesx = new QLineSeries();
    for(int i=0;i<10;++i) {
       seriesx->append(i,i*1.0);
    }
    _chart_view->chart()->addSeries(seriesx);
}
MainWindow::~MainWindow() {
    delete ui;
}

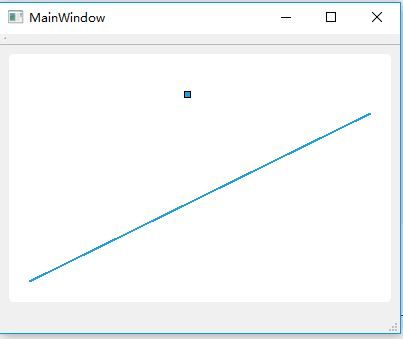

效果如下:

qt5 QCharts使用 绘制曲线步骤_第2张图片

4. 其他属性

以上工作已经完成了一条曲线的绘制,但是太简略,我们可以添加坐标轴,添加标题,添加网格,设置图片theme等等,如下:

#include "mainwindow.h"
#include "ui_mainwindow.h"

#include
#include
#include

using namespace QtCharts;
MainWindow::MainWindow(QWidget *parent) :
    QMainWindow(parent),
    ui(new Ui::MainWindow) {
    ui->setupUi(this);

    QChartView * _chart_view = new QChartView;
    this->setCentralWidget(_chart_view);
    QLineSeries *seriesx = new QLineSeries();
    for(int i=0;i<10;++i {
       seriesx->append(i,i*1.0);
    }
    /* 其他属性的设置 */
    _chart_view->chart()->addSeries(seriesx);

    _chart_view->chart()->setTheme(QChart::ChartThemeBlueCerulean);
    seriesx->setName("test data");
    _chart_view->chart()->setTitle("chart for test");
    QValueAxis *axisx = new QValueAxis;
    axisx->setTitleText("sample time(s)");
    _chart_view->chart()->setAxisX(axisx, seriesx);
    QValueAxis *axisy = new QValueAxis;
    axisy->setTitleText("height(meter)");
    _chart_view->chart()->setAxisY(axisy,seriesx);
    _chart_view->chart()->legend()->setVisible(true);
    _chart_view->chart()->legend()->setAlignment(Qt::AlignBottom);
}

MainWindow::~MainWindow() {
    delete ui;
}

效果如下:

qt5 QCharts使用 绘制曲线步骤_第3张图片
