制图小技巧之地形表达

地形的表达是地图制图中非常重要的一个部分，在地势地貌图上，地形反映制图区域内的地表起伏形态，在专题图上，地形辅助专题要素的表达，同时可以增加地图的细节层次，丰富地图内容。地形的表示有很多种方式，如三维晕渲图、等高线、分层设色等，其中，三维晕渲图是最常用、最直观的表示方式，它通过不同的色调浓淡与光影变化，展现详细又富有艺术效果的山体阴影，形象立体，直观生动，美观又实用。

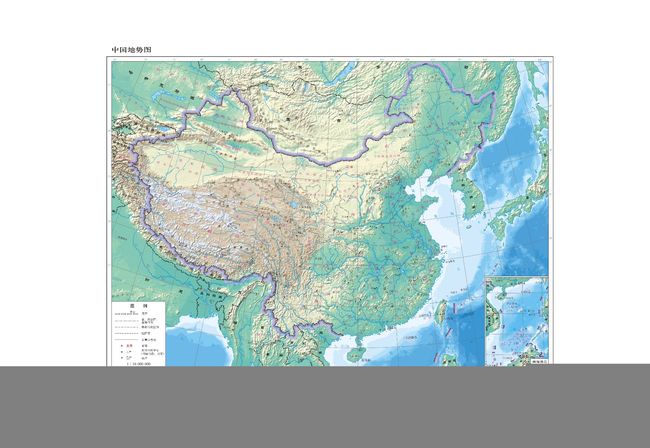

中国地势图

传统三维晕渲图的制作方法是将彩色DEM与黑白山体阴影Hillshade进行叠加，为DEM设置一定的透明度，来展现地形效果。SuperMap iDesktop表面分析工具中提供了生成三维晕渲图的功能，可以通过指定光源参数、阴影模式和高程倍数来生成山体阴影Hillshade数据，也可以在栅格图层属性面板中，为栅格图层设置栅格函数显示方式，在不生成新数据的情况下，直接将地形渲染为三维晕渲图。

SuperMap iDesktop三维晕渲图功能面板



使用默认参数三维晕渲图

传统方法适合小比例尺大范围的地形表达，如果制图区域比较小，需要生成更精细真实的地形，就可以通过以下几个小技巧来优化地形的显示：

使用多图层山体阴影

SuperMap iDesktop提供的生成三维晕渲图的默认参数，阴影模式为“渲染”，这样生成的山体阴影Hillshade不带阴影，我们可以将阴影模式选择为“阴影”，夸大高程缩放倍数（如设为3），生成阴影数据。阴影图层使用从黑到白渐变的颜色方案，设置一定的透明度（如设为75%），压盖在默认生成的山体阴影图层上，这样的“多图层山体阴影”会带有轻微的阴影，增加地形的真实感。

使用阴影前后对比：（a）默认参数山体阴影

使用阴影前后对比：（b）多图层山体阴影

 夸大特征地形

将制图区域内的特征地形区域提取出来，如决定区域走势的山脉、重要的谷地等，在生成三维晕渲图的时候适当拉伸高程缩放倍数，调整图层的亮度和对比度，凸显这部分的地形，可以使地图重点明确，提高信息传递效率。下图是火山熔岩地形图，图（a）中我们很难看到这个地图的表达重点，图（b）把熔岩地形区域勾勒裁剪出来后，对地形进行夸大，可以直观看到这幅图的表达重点是多层火山熔岩凝固后的形态。

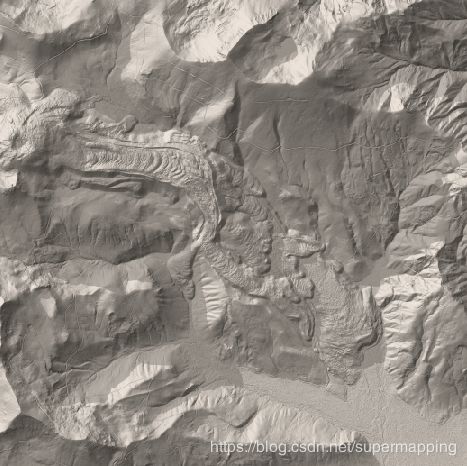

夸大特征地形前后对比：（a）夸大特征地形前

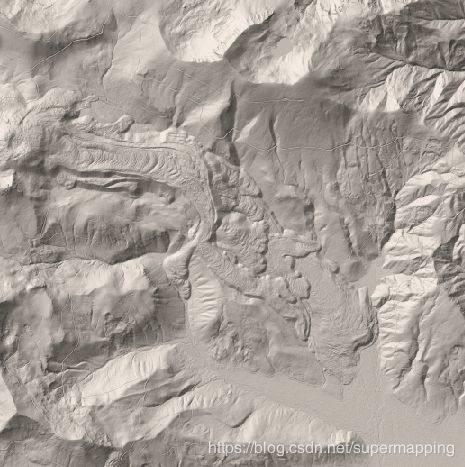

夸大特征地形前后对比：（b）夸大特征地形后

旋转地图角度

用于出图打印的地形图，为了读图方便或图面美观，可以旋转地图的显示角度，SuperMap iDesktop地图属性面板中可以设置地图的旋转角度。

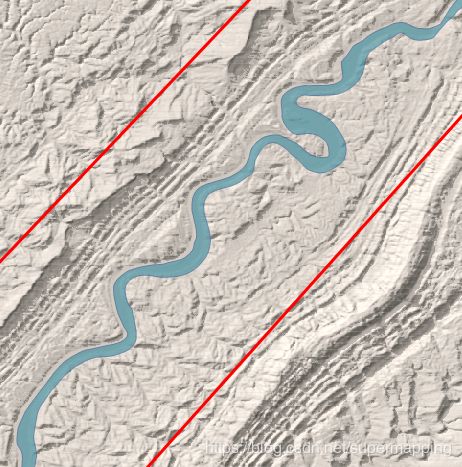

（a）地图旋转前

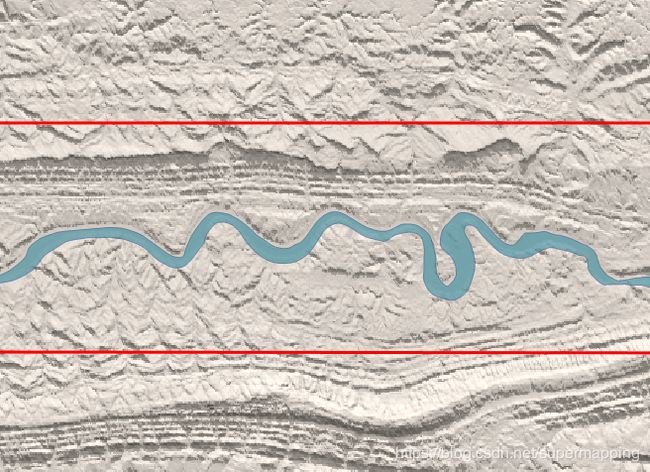

（b）地图旋转后



    在实际制图时，可以根据需要选择不同的制图技巧组合使用，增强地图中的地形表现力。
