STM32系列选型指南

原文： http://blog.pandocloud.com/?p=551

一、 STM32 32-bit ARM Cortex MCUs 概览

STM32系列32位微控制器，基于ARM® Cortex®‑M处理器。它能支持32位广泛的应用，支持包括高性能、实时功能、数字信号处理，和低功耗、低电压操作，同时拥有一个完全集成和易用的开发。

以STM32为应用的产品线非常广泛，是由于其基于工业标准的内核、有大量的工具和软件作支持，使该系列芯片成为众多产品的理想选择，不管是小终端，还是一个大型的平台。

1.1 STM32系列划分

STM32系列从内核上分，可分为：Cortex-M0/-M0+、Cortex-M3、Cortex-M4，以及Cortex-M7。

STM32系列从应用上分，大体分为：超低功耗型、主流型、高性能型。

具体如下：

1.2 STM32系列划分下的资源说明

1.2.1 通用资源

即STM32系列都支持的通用资源：

• 通信外设：USART、SPI、I2C;
• 定时器：Multiple general-purpose timers;
• 直接内存存取：Multiple DMA;
• 看门狗和实时时钟：2x watchdogs、RTC;
• PLL和时钟电路：Integrated regulator PLL and clock circuit;
• 数模转换：Up to 3x 12-bit DAC;
• 模数转换：Up to 4x 12-bit ADC(Up to 5 MSPS);
• 振荡器：Main oscillator and 32KHz oscillator;
• 内部振荡器：Low-speed and High-speed internal RC oscillator;
• 工作温度：-40 to +85 °C and up to 125 °C operating temperature range;
• 低电压：Low voltage 2.0 to 3.6 Vor 1.65/1.7 to 3.6 V(depending on series);
• 内部温度传感器：Temperature sensor;

1.2.2 各类别的区别说明：

•  高性能类别 ，高度的集成和丰富的连接：
  • STM32F7：极高性能的MCU类别，支持高级特性；Cortex®-M7内核；512KB到1MB的Flash；
  • STM32F4：支持访问高级特性的高性能DSP和FPU指令；Cortex®-M4内核；128KB到2MB的Flash；
  • STM32F2：性价比极高的中档MCU类别；Cortex®-M3内核；128KB到1MB的Flash；
•  主流型类别 ，灵活、扩展的MCU，支持极为宽泛的产品应用：
  • STM32F3：升级F1系列各级别的先进模拟外设；Cortex®-M4内核；16KB到512KB的Flash；
  • STM32F1：基础系列，基于Cortex®-M3内核；16KB到1MB的Flash；
  • STM32F0：入门级别的MCU，扩展了8-/16-位处理器的世界；Cortex®-M0内核；16KB到256KB的Flash；
•  超低功耗类别 ，极小电源开销的产品应用：
  • STM32L4：优秀的超低功耗性能，Cortex®-M4内核，128KB到1MB的Flash；
  • STM32L1：经过市场验证并得出答案的32位应用的类别；Cortex®-M3内核；32KB到512KB的Flash；
  • STM32L0：完美符合8-/16-位应用而且超值设计的类别；Cortex®-M0+内核；16KB到192KB的Flash。

1.2.3 各类别拥有资源汇总图

二、详细清单

最新具体的芯片选型可到ST官方网站去筛选， ST官方网站 里的微控制器STM32里面查看详情。下面仅略作参考。

2.1 STM32L0

STM32 L0 series of ultra-low-power MCUs.超低功耗系列处理器（Cortex-M0+）

详情：

2.2 STM32F0

STM32 F0 Entry-level ARM Cortex-M0 MCUs。入门级ARM Cortex-M0处理器。

详情：

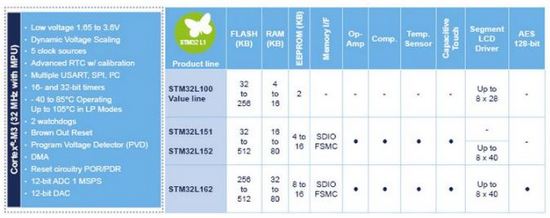

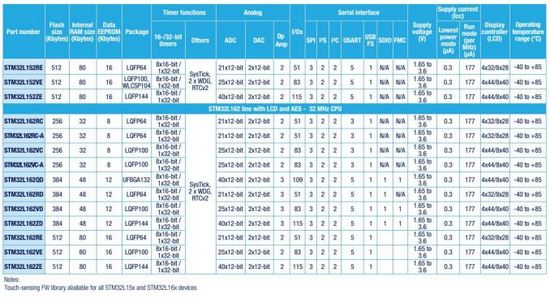

2.3 STM32L1

STM32 L1 series of ultra-low-power MCUs.超低功耗处理器（Cortex-M3）。

详情：

2.4 STM32F1

STM32 F1 series of mainstream MCUs。主流型处理器。

详情：

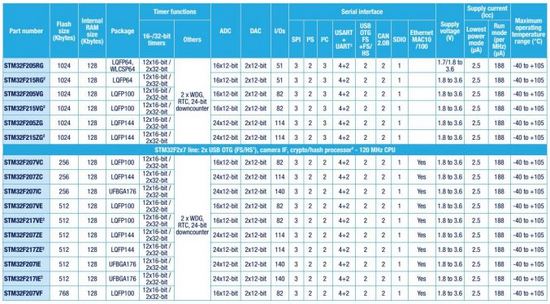

2.5 STM32F2

STM32 F2 series of high-performance MCUs。高性能Cortex-M3处理器。

详情：

2.6 STM32L4

STM32 L4 series of ultra-low-power MCUs。超低功耗Cortex-M4处理器。

2.7 STM32F3

STM32 F3 series of mixed-signal MCUs with DSP and FPU instructions。带DSP和FPU指令集混合信号的处理器（Cortex-M4）。

详情：

2.8 STM32F4

STM32F4 series of high-performance MCUs with DSP and FPU instructions。带DSP和FPU指令集的高性能处理器（Cortex-M4）。

详情：

2.9 STM32F7

STM32 F7 series of very high performance 。极高性能MCUs with ARM® Cortex®-M7 core。

详情：
