lvs模式一之DR模式
一、DR负载均衡
客户端去访问vip(虚拟ip),整个集群所有的机器上都有这个vip,但是客户端只能访问到调度机上的vip(RS上做了arp策略)通过调度机上的ipvsadm策略将client发来的数据包的目标mac地址一改(由调度器改为RS),扔给后台的RSRS处理完数据后,再将数据包发送给client(ip是vip,mac是自己的mac)
调度机上的ipvsadm策略是osi模型第二层数据链路层的策略,更改了mac地址,不会对第三层网络层的ip做更改,当数据包被扔给RS之后, 在OSI模型从下往上解包,到第三层ip层时,发现目地ip是vip,如果RS上不添加VIP的话,RS就会将这个包扔掉,因为与自己的ip不匹配
RS上做的arptables策略是为了实现 none VIP , 其实并不冲突,这都是在第二层与第三层之间的策略,RS上做两条策略:
第一条:当网络里有人发送arp请求询问VIP对应的mac地址时,RS不予回应
第二条:从本机上出去的所有arp回应,或者是arp包,注意,只是arp包,因为是arptables策略,如果是VIP发出的(RS上两个ip,一个VIP,一个RIP),都将它转换为RIP
这块要注意的是在网络里,数据包都是先以mac地址(第二层)为目标进行传输的,到达目的地后,一层一层往上解包,进行匹配,第三层匹配ip,第四层匹配端口,等等….只要有一层不匹配,这个包都会被扔掉,或者拒绝
1、修改物理机yum源配置
先在6.5镜像挂载文件中查看参数

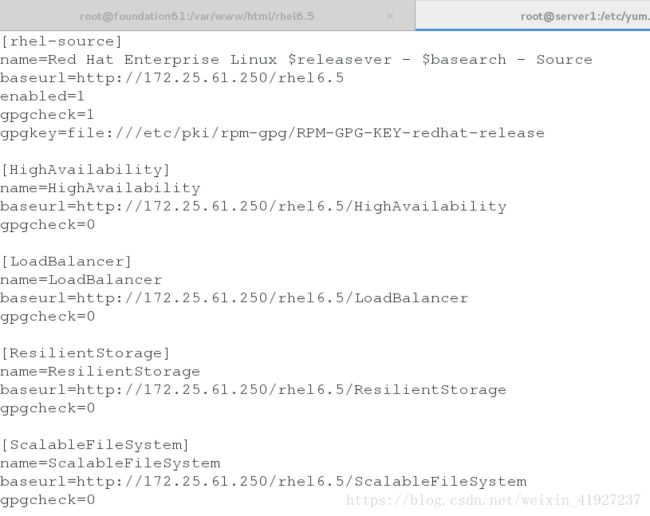

修改yum源文件，将参数写入yum源文件
vim /etc/yum.repos.d/rhel-dvd.repo
查看yum源修改是否生效

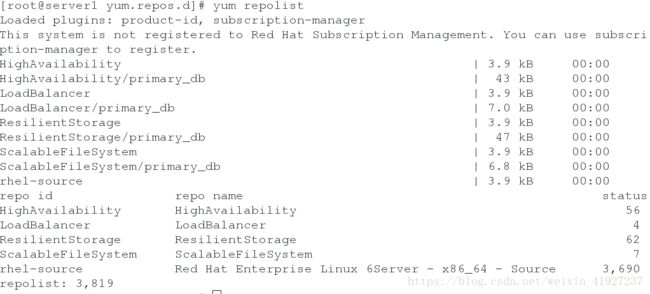

yum repolist
2、在虚拟服务器（server1）中添加ipvsadm策略
在server1（虚拟服务器）上安装ipvsadm（调度器）
ipvsadm是管理集群服务的命令行工具，用于管理LVS的策略规则
显示调度次数ipvsadm -L （-n不解析）
server1中：
添加ipvsadm策略
yum install ipvsadm -y
ipvsadm -A -t 172.25.10.100:80 -s rr # -A 增加一台虚拟设备
添加后端实际服务器
ipvsadm -a -t 172.25.10.100:80 -r 172.25.10.2:80 -g
ipvsadm -a -t 172.25.10.100:80 -r 172.25.10.3:80 -g

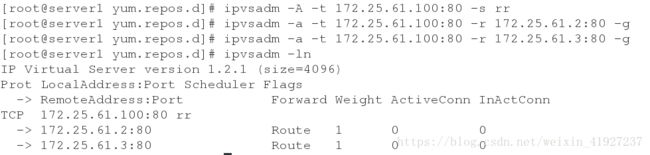

ipvsadm -ln
3、在虚拟服务器（server1）和后端真实服务器（server2、server3）上添加网卡IP
server1:
添加网卡IP
ip addr add 172.25.10.100/24 dev eth0
查看IP

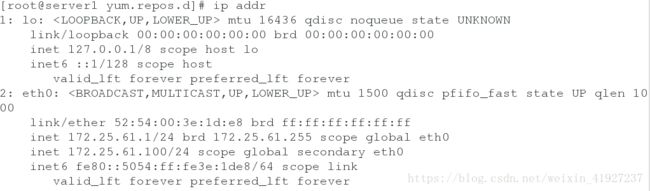

ip addr
server2、server3：
添加网卡IP
ip addr add 172.25.10.100/24 dev eth04、在后端服务器安装arptables，防止在物理机中测试时直接访问server2和server3
server2、server3：
yum install arptables_jf.x86_64 -y
arptables -A IN -d 172.25.10.100 -j DROP
arptables -A OUT -s 172.25.10.100 -j mangle --mangle-ip-s 172.25.10.2
保存策略
/etc/init.d/arptables_jf save
查看策略

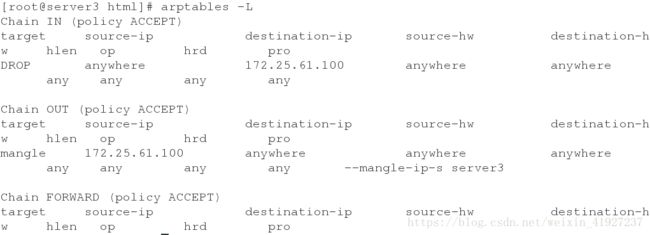

arptables -L

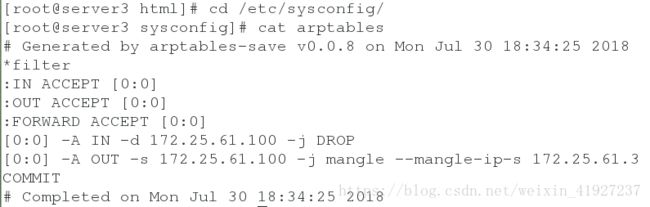

arptables的策略保存文件
5、物理机检测（出现轮叫，且数据经过调度器）：
物理机测试使用的arp命令
arp -an |grep 100 查看绑定的MAC地址
arp -d 172.25.10.100 删除现有绑定MAC地址
ping 172.25.10.100 重新获得ip和MAC地址
arp -an |grep 100
物理机检测：

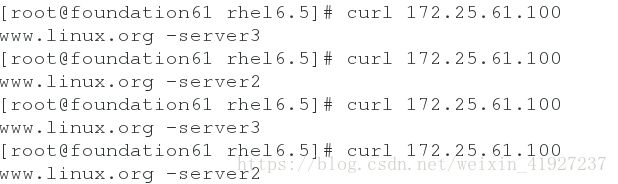

curl 172.25.61.100
二、DR模式下LVS的健康检查
lvs DR模式的配置及工作原理,最后发现它没有健康检测,就是当一台RS挂掉后,它不会将挂掉的那台机器踢除,而是继续向那台机器发送请求.
1、安装健康检查软件
真机：
get ldirectord-3.9.5-3.1.x86_64.rpm 虚拟机1：
rpm -ivh ldirectord-3.9.5-3.1.x86_64.rpm
yum install ldirectord-3.9.5-3.1.x86_64.rpm -y

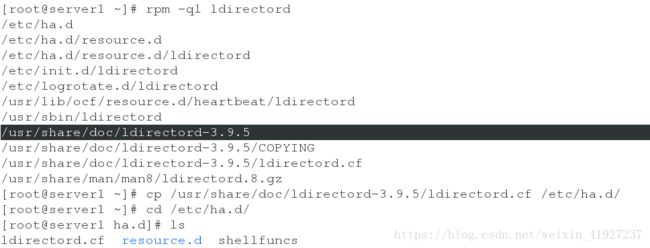

rpm -ql ldirectord ##查找ldirectord的配置文件
将配置文件复制到指定目录
cp /usr/share/doc/ldirectord-3.9.5/ldirectord.cf /etc/ha.d/
cd /etc/ha.d/
ls
2、编辑 ldirectord 配置文件
vim ldirectord.cf
# Sample for an http virtual service
virtual=172.25.1.100:80 #网内向外暴露的vip（虚拟ip）
real=172.25.1.2:80 gate # 后端真实服务器server1
real=172.25.1.3:80 gate # 后端真实服务器server2
fallback=127.0.0.1:80 gate # 如果后端真实服务器全部挂掉，只剩本机提醒用户在维护
service=http
scheduler=rr # 采用round-robin轮叫算法
#persistent=600
#netmask=255.255.255.255
protocol=tcp
checktype=negotiate
checkport=80
request="index.html"
#receive="Test Page"
#virtualhost=www.x.y.z3、打开服务、查看ipvsadm策略
清除之前的后端服务器策略 ipvsadm -C
重新显示策略 ipvsadm -ln
/etc/init.d/ldirectord start

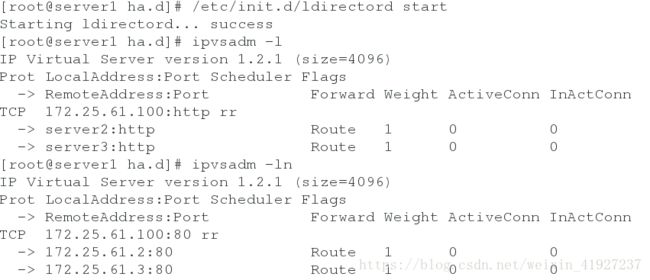

ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.61.100:http rr
-> server2:http Route 1 0 0
-> server3:http Route 1 0 0
4、物理机检测
server2、server3：
打开httpd服务
写入默认发布文件当server2的httpd的服务关闭时，
server2：
/etc/init.d/httpd stopserver1：
[root@server1 ha.d]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 172.25.61.100:80 rr
-> 172.25.61.3:80 Route 1 0 0
物理机：
只显示server3的默认发布文件内容
[root@foundation61 rhel6.5]# curl 172.25.61.100
www.linux.org -server3
[root@foundation61 rhel6.5]# curl 172.25.61.100
www.linux.org -server3当server2和server3的httpd的服务都关闭时，
物理机：
[root@foundation61 rhel6.5]# curl 172.25.61.100
curl: (7) Failed connect to 172.25.61.100:80; Connection refused
server1：
编写虚拟主机的默认发布文件
yum install httpd -y
cat /var/www/html/index.html
server1 - 此站点正在维护
物理机：
[root@foundation61 rhel6.5]# curl 172.25.61.100
server1 - 此站点正在维护
