UG|在模型上标注尺寸与文字

一直有个想法，在ug建模环境中给模型插入标注文字或者尺寸，更加觉得高大上，今天早上学习了半早上，由于学习资源局限，在网上能找到的都是些低版本的教程，由此推理出了UG8.0的操作办法。

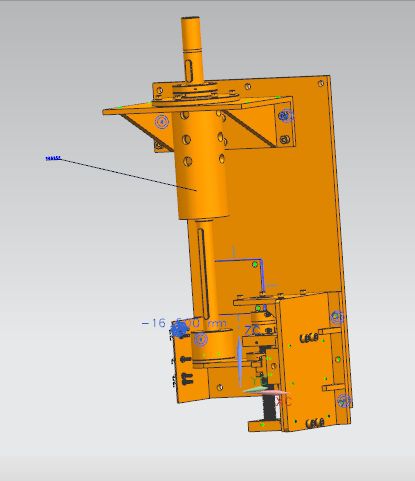

1.先展示一下效果图

效果图

2.事先准备


勾选PMI，在产品制造信息下可以进行标注尺寸，标注文字

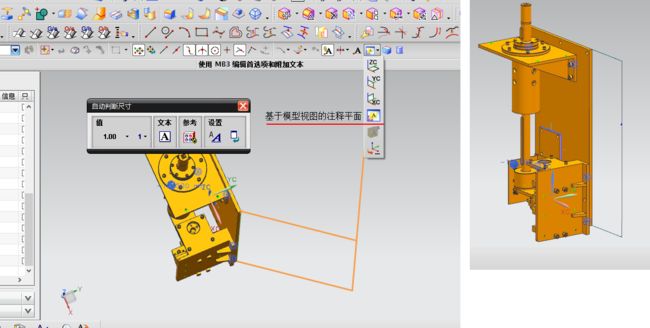

在图示的位置选择合适的视图，标注好尺寸。

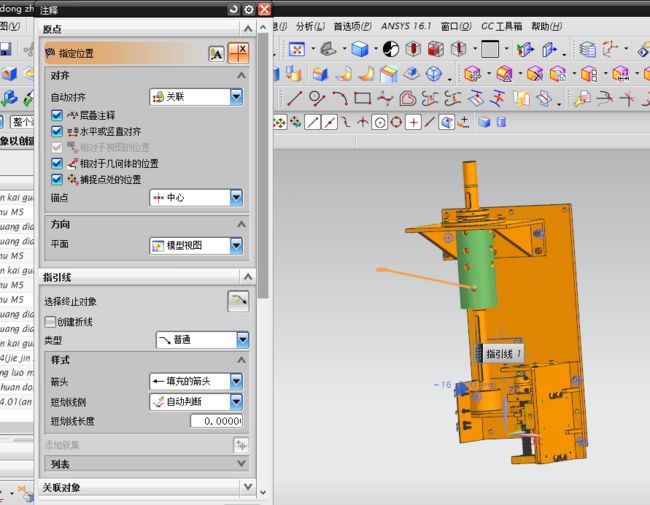

下面写注释，写好文字，选择指引线，选择面上的点，选择面即可。




ok,结束。
