接口的概念
接口是一组没有实现的操作的集合。接口只提供操作的声明，不提供任何相应的功能代码。具体的功能代码由使用该接口的类实现，这叫做实现关系。
一般意义的操作：
public void turnUp()
{
Console.WriteLine("{0}风扇加速转动",name);
}
没有实现的操作：
public void turnUp();
c#中定义接口的方法
[可见性] interface 接口名｛[返回值类型] 方法名([参数]);｝
1) 接口中只能包含方法、属性、索引器和事件的声明，没有字段和构造函数。
2) 接口中的操作都被视为公有的，不需要添加可见性。
3) 接口中只能提供方法的格式声明，而不能包含方法的实现，所以接口方法的声明总是以分号结束。

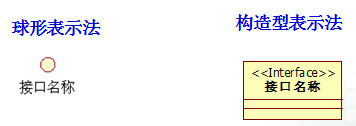

接口的符号

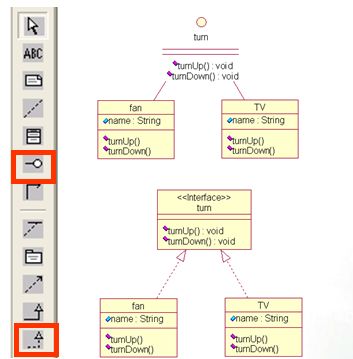

例如：
public interface turn //开关
{
void turnUp();
void turnDown();
}
接口的实现
接口中声明的方法的真正实现是由类来完成的，类必须实现该接口中所定义的所有方法。一个接口可以由多个类来实现，而在一个类也可以实现一个或多个接口。
class 类名：接口名列表
{
……
}
提示：要实现接口，必须在类名后包括接口，然后提供接口的每一个成员的实现。
注意：观察上例中接口成员和类中相应的实现的访问类型的写法，在接口成员的声明中不需要任何访问修饰符，而在类中相应接口成员实现定义中则都用public修饰符。
接口的作用：
1、接口制定了一组规范，实现接口的所有的类都必须遵守这套规则。
常常遇到这样的情况，在父类内定义了一个操作，指望它的子类能够继承。但这个操作对于父类自身而言，没有必要编写任何代码，有时也实在不知道该编写什么代码。这时，我们就不去实现这个操作，接口就是这样一组操作的集合。
程序演示：
public interface animal
{
void sound();
}
dog1 class dog : animal
{
public string name;
public int legs;
public dog(string x, int y)
{
name = x;
legs = y;
}
public void sound()
{
Console.WriteLine(name + "的叫声为：" + "汪汪");
}
}
class cat : animal
{
public string name;
public int legs;
public cat(string x, int y)
{
name = x;
legs = y;
}
public void sound()
{
Console.WriteLine(name + "的叫声为：" + "喵喵");
}
}
class chick : animal
{
public string name;
public int legs;
public chick(string x, int y)
{
name = x;
legs = y;
}
public void sound()
{
Console.WriteLine(name + "的叫声为：" + "咯咯达");
}
}
class Program
{
static void Main(string[] args)
{
animal x;
x = new dog("小狗", 4);
x.sound();
x = new cat("小猫", 4);
x.sound();
x = new chick("小鸡", 2);
x.sound();
}
}
从设计的角度来看，一个项目中有多个类需要去编写,由于工作量比较大,每个类可能由不同的人进行编写，比如A程序员去写Dog类,B程序员去写Cat类。这两个类本来没什么联系的,可是由于用户需要他们都实现一个关于“叫”的方法.这就要对他们进行一种约束，让他们都继承于animal接口,目的是方便统一管理，也方便调用。
当然了,不使用接口一样可以达到目的。只不过这样的话,这种约束就不那么明显,如果这样的类还有Duck类等等,比较多的时候难免有人会漏掉这样方法，所以说还是通过接口更可靠一些,约束力更强一些。（摘自互联网）
2、保持程序的可扩展性。(例如上面的例子中，如果有其他的动物类..)
3、一个类可以实现多个接口。可以在同一个类中同时实现多个接口，即实现多重继承。要实现多个接口，需将这些接口用逗号分开。
程序演示：模拟手机即可打电话又可以视频电话
public interface IPhone
{
void call();
}
public interface IVideo
{
void show();
}
实现接口：
class visualPhone:IPhone,IVideo
{
private string phoneName,videoName;
public visualPhone(string name1,string name2)
{
phoneName = name1;
videoName = name2;
}
public void call()
{
Console.WriteLine("{0}开始通话",phoneName);
}
public void show()
{
Console.WriteLine("{0}开始视频",videoName);
}
}
控制台程序：
class Program
{
static void callShow(IPhone x,IVideo y)
{
x.call();
y.show();
}
static void Main(string[] args)
{
IPhone m = new visualPhone("步步高", "");
IVideo n = new visualPhone("", "西门子");
callShow(m, n);
}
}
对应的类图：
接口的特点
接口中只能包含方法、属性、索引器和事件的声明，没有字段和构造函数和析构函数、不能直接被实例化。接口不能自己实现其操作，而是由相应的类来实现。一个类可以实现多个接口。
对象图（Object Diagram）
对象是类的实例，对象图也可看作是类图的实例。
对象图与类图的关系
对象图实质上是类图的实例，主要用于了解系统在某个特定时刻的具体情况，以求发现类图中的错误，进而修正类图。
对象的符号
与类的图形相似，但有如下区别：
1、对象只有名称和属性两个分栏，没有操作分栏。
2、对象的名称要加下划线
3、对象的属性应有具体的值。（例如上面的对象图）
对象名的三种格式
对象图的组成
提示：对象图没有多重性，因为所有的链都是一对一的。
总结
关于类图的相关到这里已经算是结束了，下面将总结包图.....
