关于Unity 2018的实体组件系统（ECS）二
孙广东 2018.5.20
关于Unity 2018的实体组件系统（通用名称ECS）二
将介绍如何在Unity上使用实体组件系统（通常称为ECS）。
这次的内容是Unity提供的ECS API的基本用法，一个小应用程序和并行化。
它不包括与Unity的GameObject / Component的合作，以及实际使用。
获取可以使用ECS的编辑器
Unity2018 和之后的版本都可以！

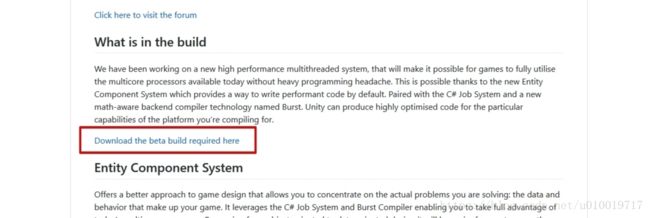

您可以从 https://github.com/Unity-Technologies/EntityComponentSystemSamples 下载官方的一个Demo。
之后，下载与您自己的操作系统匹配的编辑器并安装它。
创建一个可以使用ECS的项目
我将创建一个项目，但我无法使用ECS。
要启用ECS，需要两件事。
- 使使用 .NET 4.x
- 重写 manifest.json

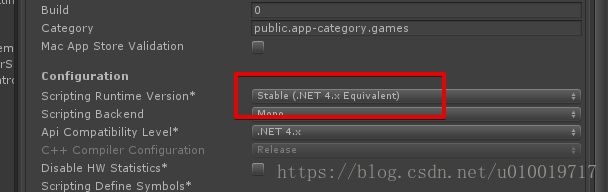

正常启动Unity并打开 Edit> PlayerSettings> PlayerSettings。
之后，将
Scripting Runtime Version脚本运行时版本更改为
Stable (.net 4.x)。
接下来是重写manifest.json。
由于在项目的Root文件夹/ Packages中有一个名为manifest.json的文件，因此我们将按照
https://github.com/Unity-Technologies/EntityComponentSystemSamples/blob/master/TwoStickShooter/Pure/Packages/manifest.json
与此处相同的方式重写内容。
准备工作完成。
最小的ECS项目
首先，尝试尽可能地构建最有意义的功能。
这次要组织的功能就是这样
- 统计每个帧
1、 没有使用 ECS的代码 ：
首先我会试着用MonoBehaviour来组织它。这是一个非常简单的代码。
编写完成后，您可以将Counter组件添加到适当的GameObject中。
|
using
UnityEngine
;
public class
Counter
:
MonoBehaviour
{
public int
count
;
void
Update
() {
count
++
; }}
|
接下来，让我们对应于ECS。有三件事要做
它是什么？麻烦？ ECS就是这样
- CountData 计数的值
- CountSystem 实际计数
- ECSMain 实体
ComponentDatas.cs
|
using Unity.Entities;
// 实体
public struct CountData : IComponentData
{
public int count;
}
|
CountSystem.cs
|
using Unity.Entities;
public class CountSystem : ComponentSystem
{
// System所需的ComponentData列表
struct Group
{
public int Length;
public ComponentDataArray
}
[Inject] Group group; // 注入请求的ComponentData
// 调用每一帧
protected override void OnUpdate()
{
for(int i=0; i
{
var countData = group.countData[i];
countData.count++;
group.countData[i] = countData;
}
}
}
|
ECSMain.cs
|
using UnityEngine;
using Unity.Entities;
public class ECSMain : MonoBehaviour
{
void Start ()
{
// 获取EntityManager
var entityManager = World.Active.GetOrCreateManager
// 定义实体的原型
var sampleArchetype = entityManager.CreateArchetype(typeof(CountData));
// 实际上基于原型生成实体
entityManager.CreateEntity(sampleArchetype);
}
}
|
之后，如果您将ECSMain附加到适当的对象并Play，则第一步完成。
在Play期间，打开
Window > EntityDebugger，当它从
Systems列表中找到CountSystem时，它会变白，并且如果实体存在 。
如果没有实体，那么您有可能在没有CountData的情况下创建实体，或者您没有首先创建实体。另外，如果您没有系统，则创建ComponentSystem的代码有问题。
一点评论
看以下内容。
对于每个角色的 ECS 是如下所示。
那么，首先ComponentData，这里重要的是struct（结构）并继承IComponentData。
将它用作ComponentData时，这两个都是必需的。
创建实体ECSMain是一种创建实体的翻译，但它从MonoBehaviour事件中调用它，等等。
正如你在注释中看到的那样，
- 获取EntityManager
- 创建实体原型
- 根据原型信息创建实体
这是一个流程。
似乎没有必要考虑ComponentData存储在原型中的顺序以及创建它的时机。
只有内在的东西才是重要的。
最后一个关于CountSystem作为ComponentSystem。这是一个两部分组成。
- 组的定义
- 处理内容
首先是Group的定义和实际
injection的代码。
ComponentDataArray包含（指向）请求组件的指针，而Length包含具有请求ComponentData的实体数目。
在
[Inject] 中，自动注入对请求组的引用。
下半部分代码... OnUpdate() 部分只需添加数字。请注意，组的内容是一个结构，因此您不能直接分配它。
增加系统的例子
接下来我会尝试增加
系统。
如果计数器超出范围，则该过程的内容就像删除一样。
功能解释忽略了更多的效率。
ECS基本上由类似皮带输送机的流程任务组成，系统处理一些ComponentData并将其传递给下一个系统....
因此，“添加计数器并在计数器超出范围时移除计数器”
- 称为“实体包括计数器”的容器
- 向系统添加计数器
- 系统 检查计数器并丢弃它，如果它是无用的
为了实现这一点，我会再增加一些。
- Common ComponentData 获取范围
- 计数超出范围时删除实体的 系统
- CountSystem之间的依赖关系
代码在这里:
ComponentDatas.cs
|
using Unity.Entities;
// 実体
public struct CountData : IComponentData
{
public int count;
}
[System.Serializable]
public struct RangeData : ISharedComponentData
{
public int min, max;
}
|
ECSMain.cs
|
using UnityEngine;
using Unity.Entities;
using Unity.Collections;
public class ECSMain : MonoBehaviour
{
[SerializeField] RangeData range;
EntityArchetype sampleArchetype;
void Start()
{
var entityManager = World.Active.GetOrCreateManager
sampleArchetype = entityManager.CreateArchetype(typeof(CountData), typeof(RangeData));
}
private void Update()
{
if(Input.anyKey)
{
var entityManager = World.Active.GetOrCreateManager
var entity = entityManager.CreateEntity(sampleArchetype);
entityManager.SetSharedComponentData
}
}
}
|
RangeSystem.cs
|
using Unity.Entities;
using Unity.Collections;
using Unity.Jobs;
[UpdateAfter(typeof(CountSystem))]
public class RangeSystem : ComponentSystem
{
struct Group
{
public int Length;
public EntityArray entities;
[ReadOnly] public ComponentDataArray
[ReadOnly] public SharedComponentDataArray
}
[Inject] Group group;
protected override void OnUpdate()
{
for (int i=0; i
{
var range = group.rangeData[i];
var data = group.countData[i];
if ( data.count > range.max || data.count < range.min )
{
PostUpdateCommands.DestroyEntity(group.entities[i]);
}
}
}
}
|
解释一下代码：
首先，我们添加了RangeData，它是用于范围判断的ComponentData。
但是，由于该“范围信息”在大多数数据中具有相同的值，因此使用对多个实体公用的
IShardComponentData。
还添加了Serializable属性，以便可以使用Inspector进行设置。
ECSMain添加了这个CountData。
(1) 首先，RangeData显示在Inspector上，以便编辑，
(2) RangeData作为类型添加到原型中，
(3) RangeData设置在创建的Entity中。
之后，我们通过按下按钮来改变实体的类型。
最后是
系统。
虽然它是一个系统，当它超出范围时删除实体......当然，它有必要获得“范围”。因此，在
(2) 中，RangeData包含在组中。
在③中，使用DestroyEntity删除实体。
这里值得注意的是Update ① 和 [ReadOnly] 。这两个用法大致相同，似乎如果[ReadOnly]存在，它将在使用[WriteOnly]等的系统之后被调用。同样，如果有UpdateAfter，它将在指定的系统之后被调用。
并行化
在这段时间结束时，尝试并行化ECS处理。目标是增加计数。
当处理负载相当长或者有很多对象时，并行化可能是一个好结果。
CountSystem.cs
|
using Unity.Entities;
using Unity.Jobs;
public class CountSystem : JobComponentSystem
{
AddCounterJob job;
protected override void OnCreateManager(int capacity)
{
base.OnCreateManager(capacity);
// 做一份工作
job = new AddCounterJob();
}
// 发布工作
protected override JobHandle OnUpdate(JobHandle inputDeps)
{
return job.Schedule(this, 64, inputDeps);
}
[ComputeJobOptimization] // Burst编译器的优化属性
struct AddCounterJob : IJobProcessComponentData
{
public void Execute(ref CountData data)
{
data.count++;
}
}
}
|
下图是处理大约6000个实体的时间比较。由于它将并行和burst结合在一起，所以存在很大的差异。
但是，有很多地方不能使用并行，因为这种数据处理和行为在可用数据和行为方面受到限制。在某些情况下，如果您使用
C# Job System，您可能可以做更多...
