JT/T 809-2011 车辆定位数据包解析详情（上级平台解析下级平台上传的车辆定位数据）



样例数据包：

5b0000005a020000006912000000000b1000000000000000b8d3423633323635000000000000000000000000000212020000002400070c07e20e223806d7dc4d0185820f005200000079a079015006c2000c000300000000bcfd5d

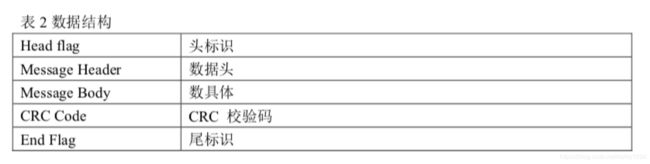

• 参考表2解析数据包（5b0000005a020000006912000000000b1000000000000000b8d3423633323635000000000000000000000000000212020000002400070c07e20e223806d7dc4d0185820f005200000079a079015006c2000c000300000000bcfd5d）

5b —> 头标识

00 00 00 5a 02  —>  转义为 00 00 00 5a   —>数据长度 (Unit32_t） -> 90(0x5a)

00 00 00 69 -> 报文序列号 a(Unit32_t) —>  105(0x69)

12 00  —> 业务数据类型(Unit16_t) —> 0x1200

00 00 00 0b  —> 下级平台接入码 —> 11(0x0b）

10 00 00 —> 协议版本号(3个字节） —> v16.0.0

00 —> 报文加密标识位 —> 不加密

00 00 00 00 —> 数据加密密钥(Unit32_t)

b8d3423633323635000000000000000000000000000212020000002400070c07e20e223806d7dc4d0185820f005200000079a079015006c2000c000300000000  —> 数据体

bc fd —> 数据校验码（Unint16_t ）

5d —> 尾标识

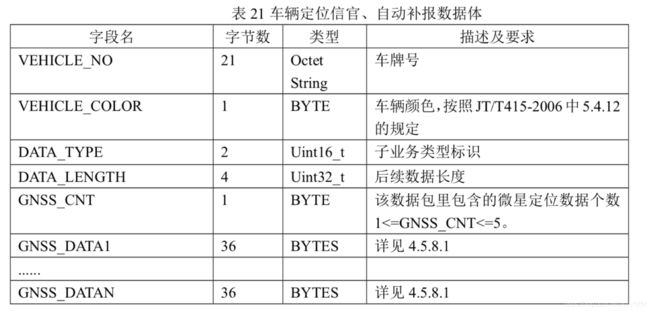

• 参考表21解析数据体（b8d3423633323635000000000000000000000000000212020000002400070c07e20e223806d7dc4d0185820f005200000079a079015006c2000c000300000000）



b8 d3 42 36 33 32 36 35 00 00 00 00 00 00 00 00 00 00 00 00 00  —>车牌号(21字节）

02 —>车辆颜色

12 02  —> 子业务类型标识(Unit16_t)

00 00 00 24  —> 后续数据长度(Unit32_t)

00070c07e20e223806d7dc4d0185820f005200000079a079015006c2000c000300000000 —> 数据部分

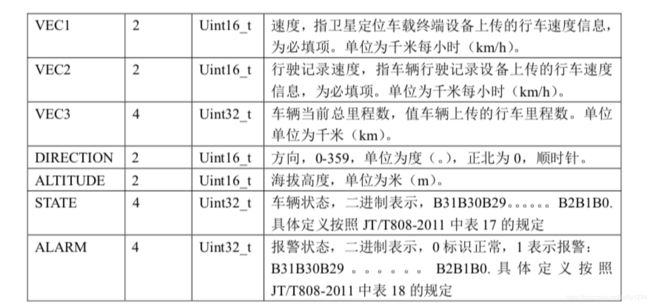

• 参考表69解析定位信息数据体（00070c07e20e223806d7dc4d0185820f005200000079a079015006c2000c000300000000）

00 —> EXCRYPT(1个字节）—> 未加密

07 0c 07 e2 —> 日期(4个字节） —> 日月年(dmyy)  —> 07-12-2018(0x07e2)

0e 22 38 —> 时分秒（3个字节） —> 时分秒(hms) —> 14:34:56

06 d7 dc 4d —> 经度，单位为1*10^-6度， 4个字节 —> 114809933 * 10^-6

01 85 82 0f —> 纬度，单位为1*10^-6度， 4个字节  —> 25526799 * 10^-6

00 52 —> 速度（卫星定位设备上传的行车速度，必填，2个字节，单位为km/h） —> 82km/h

00 00 —> 行车记录仪的速度

00 79 a0 79 —> 车辆当前总里程数（4个字节， Uint32_t，单位为km) —> 7970937 km

01 50 —> 方向（Uint16_t , 2个字节，单位为度，正北为0，顺时针） —> 336度

06 c2  —> 海拔高度（Uint16_t , 2个字节，单位为米） —> 1730m

00 0c 00 03 —> 车辆状态 —> 具体定义参考Jt/t808-2011中表17的规定

00 00 00 00 -> 报警状态(Unit32_t，4个字节， 0标识正常，1标识报警） —> 正常
