Android插件化技术总结与对比

插件化历史

2014 - 任玉刚推出新一代插件技术dynamic-load-apk

2015 - 360公司推出插件技术DroidPlugin

后面陆续推出 Small 、DynamicApk 、Atlas、 VirtualApk 都是基于DroidPlugin来展开

目前正在维护的有 DroidPlugin 、 atlas 、 VirtualApk

插桩式实现插件化

dynamic-load-apk

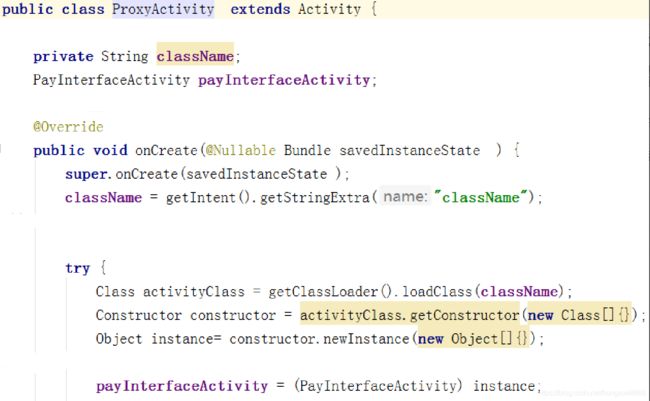

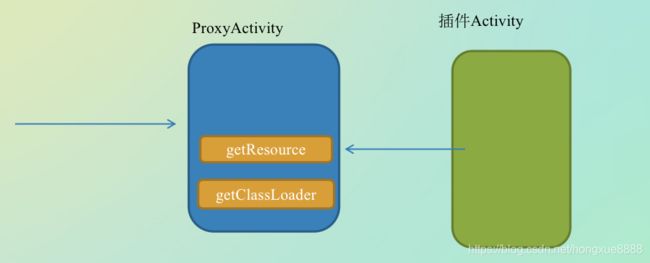

通过在宿主内声明一个代理Activity 来实现加载插件的功能


这样插件的 资源与class都能正确的被加载到宿主中，并且能够完整的显示与交互

但是生命周期怎么办呢？

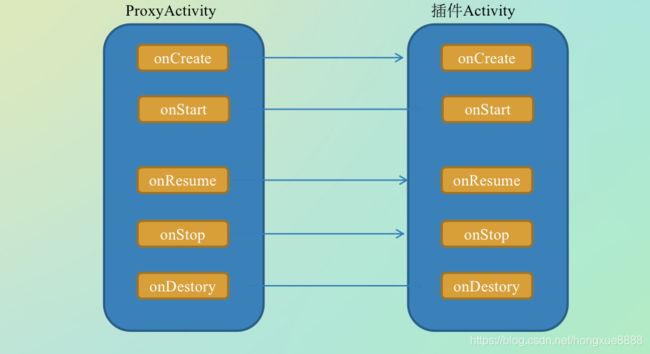

插状是如何解决生命周期的

插桩化实现的缺点

• 不支持IntentService，不支持 Provider，静态广播；

• 插件编写规范上有一定的限制，比如无法直接使用this，需要继承指定的类

• 不支持LaunchMode
  虽然启动了Activity，也通过接口的方式来跟随了生命周期，但是它也只能算是一个普通的类那样。

• 主题管理，需要给每个Activity单独设置主题

• 插件和宿主资源 id 可能重复的问题没有解决，需要修改 aapt 中资源 id 的生成规则；

Hook式实现插件化演进

集中登陆式：

• 优点 ：无需注册，集中式管理

实现原理：通过系统的 API欺骗机制 瞒过系统

这里的API有两个 ：

• startActivity

• luanchActivity

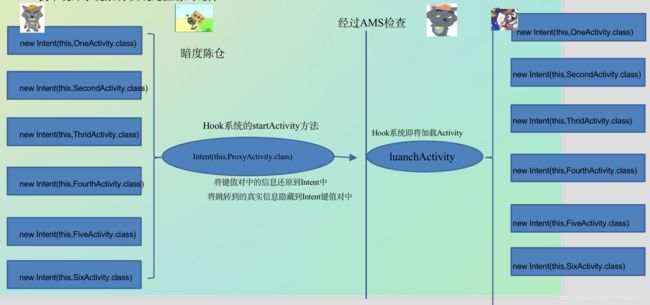

Hook技术绕开系统限制 实现无注册式跳转

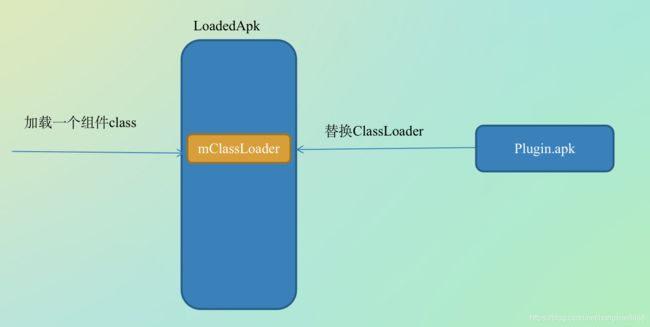

解决插件之间耦合性-LoadedApk

商业化插件之旅

目的:

   APK文件解析与安装原理

   理解PMS在Android系统做的角色

   理解AMS服务在Android中的作用

   更好理解插件进程管理

   解决插件中组件启动模式的问题

DroidPlugin插件化

基本原理

• 共享进程：为android提供一个进程运行多个apk的机制，通过API欺骗机制瞒过系统

• 占坑：通过预先占坑的方式实现不用在mainfest注册，通过一带多的方式实现服务管理

• Hook机制：动态代理实现函数hook，Binder代理绕过部分系统服务限制，然后动态代理Hook AMS PMS后–>Write回去，达到瞒天过海的目的）

特点

• 支持Androd 2.3以上系统

• 插件APK完全不需做任何修改，可以独立安装运行、也可以做插件运行。要以插件模式运行某个APK，你无需重新编译、无需知道其源码。

• 插件的四大组件完全不需要在Host程序中注册，支持Service、Activity、BroadcastReceiver、ContentProvider四大组件

• 插件之间、Host程序与插件之间会互相认为对方已经”安装”在系统上了。
  API低侵入性：极少的API。HOST程序只是需要一行代码即可集成Droid Plugin

• 超强隔离：插件之间、插件与Host之间完全的代码级别的隔离：不能互相调用对方的代码。通讯只能使用Android系统级别的通讯方法。
  支持所有系统API

• 资源完全隔离：插件之间、与Host之间实现了资源完全隔离，不会出现资源窜用的情况。

• 实现了进程管理，插件的空进程会被及时回收，占用内存低。

• 插件的静态广播会被当作动态处理，如果插件没有运行（即没有插件进程运行），其静态广播也永远不会被触发。

缺点

• 安全性担忧（可以修改，hook一些重要信息）

• 机型适配（不是所有机器上都能行，因为大量用反射相关，如果rom厂商深度定制了framework层，反射的方法或者类不在，容易插件运用失败）

• 缺乏对Native层的Hook，对某些带native代码的apk支持不好，可能无法运行。比如一部分游戏无法当作插件运行。

图：droidplugin插件化流程详解
