WINCC冗余、上位机冗余详细教程

1．冗余系统简介
WinCC冗余是两台互联的WinCC并行工作，并基于事件进行同步，提高了系统的可靠性。WinCC冗余具有下列功能：
（1）故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档。
（2）在线同步变量记录、报警消息、用户归档。
（3）服务器故障时，客户端自动切换到可用的服务器。
（4）自动识别伙伴服务器的状态，并实时显现主备服务器的工作状态。
（5）自动生成系统故障信息，及时发现服务器软件故障。
如果项目中有上述需求，WinCC冗余可以方便项目的实施。

2．搭建WinCC冗余项目的必要条件
2．1 软件和授权
授权名称 个数 安装位置 备注
WinCC RT/RC 2 每个服务器上1个 至少一个RC
WinCC/Redundancy 1 每个服务器上1个 一个订货号包含两个冗余授权
WinCC/Server 2 每个服务器上1个 多用户项目
WinCC RT 128 与客户端的数目相等 每个客户机上1个 需要客户端
2．2 安装系统环境
建议使用Windows Server 2003或者Windows Server 2003 R2
对于单用户的冗余系统，也可使用Windows XP操作系统。
更详细的兼容性列表，可以参考：8795716

3．组态WinCC冗余系统
3．1 创建Windows用户
在两台服务器上，创建相同的用户名和密码。
步骤：

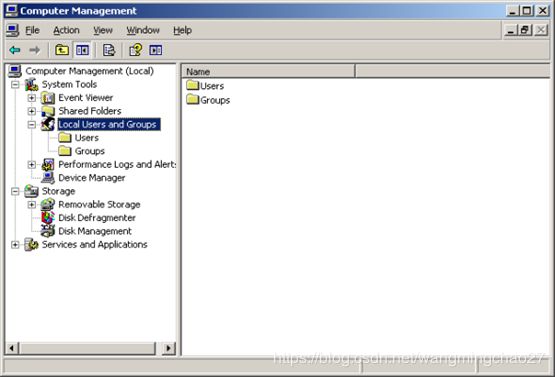

（1）在Windows开始管理工具计算机管理里面打开本地用户和组

图 01
（2）创建一个新用户或者使用默认的Administrator

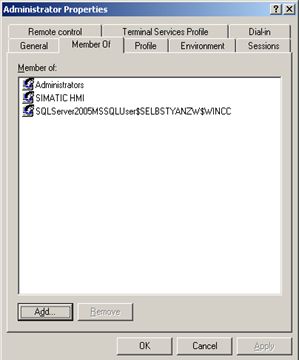

（3）对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和 SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。对于默认Administrator用户，检查是否属于上述三个组。

图 02
注意：
两个$之间的“本地计算机名称”不能包含@ 、 - 、 空格、中文字符，同时第一个字符必须是字母。
如果不满足上述要求，请右键点击我的电脑—〉属性—〉计算机名称—〉更改，修改计算机名称，并重新安装SQL Server。
3．2 创建一个WinCC项目
创建一个WinCC单用户或者多用户项目，组态相应的WinCC功能。
3．3 冗余功能设置

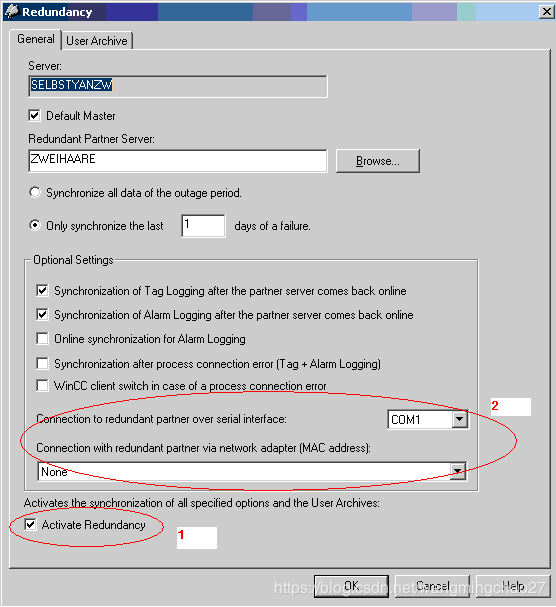

（1）激活冗余选项
右键单击冗余，打开冗余，选中“激活冗余”复选框。

图 03
（2）根据现场要求设置冗余选项
各个选项的详细解释请参考：
WinCC信息系统—〉组态—〉冗余系统—〉使用冗余—〉组态—〉“常规”标签
（3）选择WinCC服务器之间的冗余识别连接方式
请使用串口，或者双网卡，提高冗余状态的稳定性。参见图03中的标识2。
串口连接电缆请参考： 26417340

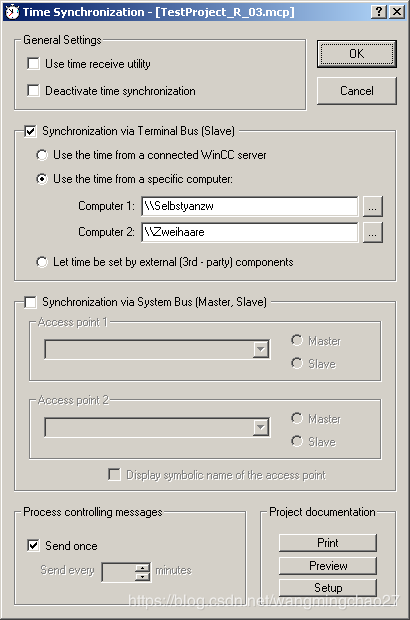

（4）服务器伙伴之间时间同步
通过使用时间同步基本控件，实现服务器之间的时间同步。

图 04
（5）生成服务器数据包
右键点击服务器数据，在弹出菜单中选择创建数据包，单击确认生成服务器数据包。

图 05
3．4 复制项目到冗余服务器
只需要将组态好的WinCC项目，复制到另外一台服务器上。步骤如下：

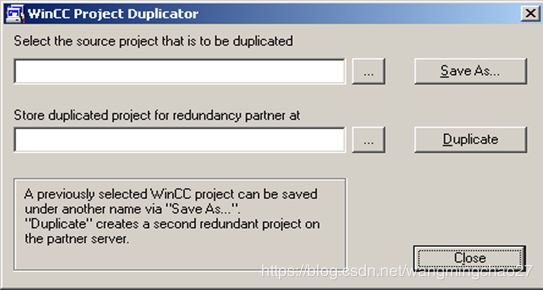

（1）打开WinCC项目复制器
Windows开始—〉所有程序—〉SIMATIC—〉WinCC—〉工具里面的Project Duplicator。

图 06

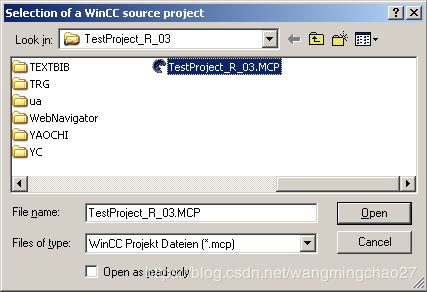

（2）选择要复制的项目
点击浏览按钮，选择所要复制的WinCC项目的.mcp文件

图 07

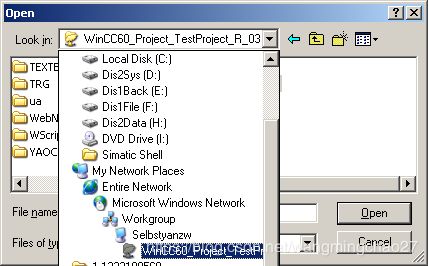

（3）指定要复制项目的路径
首先，在伙伴服务器上创建一个共享文件夹，用于保存WinCC项目。
其次，在项目复制器上点击浏览按钮，通过网络邻居找到伙伴服务器上创建的共享文件夹。
（4）点击Duplicator，复制项目。
项目复制完成后，会有提示复制完成对话框，单击关闭。
使用项目复制器复制WinCC项目，相应的计算机名称、冗余的主从设置会自动更改。
注意：
检查一下WinCC通讯通道中的逻辑设备名称与Set PG/PC指定的名称是否一致。如果不一致，需要手动修改逻辑设备名称。方法为：右键点击相应的通讯驱动—〉系统参数—〉单元—〉逻辑设备名。
3．5 客户机的设置
确保客户端的Windows用户拥有Administrator，SIMATIC HMI和
SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组。同时，如果WinCC服务器上不存在此客户端的Windows用户，必须在WinCC服务器上按照“2.1 创建Windows用户”创建此Windows用户。
与没有本地项目的客户端相比，有本地项目的客户端具有以下特点：
（1）可以装载多个服务器数据包，查看多个服务器的数据
（2）每个客户端可以定义不同的个性化画面
关于客户端类型的更多介绍请参考WinCC信息系统—〉组态—〉多用户系统—〉客户机组态。
3．5．1 客户端没有本地项目

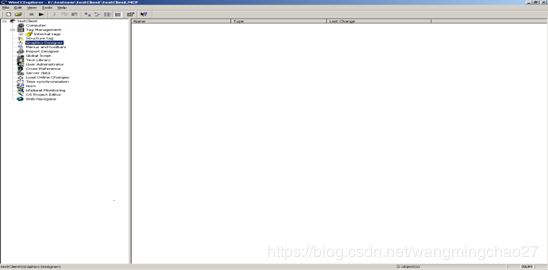

（1）打开WinCC项目管理器

图 09
（2）打开服务器的项目
点击WinCC项目管理器中的文件—〉打开，在弹出对话框中选择服务器上的MCP文件，点击OK确认。

图 10

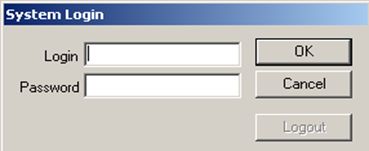

（3）激活WinCC项目
在弹出登陆对话框中，输入在服务器上用户管理中组态的用户名和密码。

图 11
3．5．2 客户端有本地项目
（1）创建客户端项目
点击文件—〉新建， 弹出如下对话框：

图 12
（2）加载服务器数据包
右键点击服务器数据包，在弹出菜单中选择装载，在下面窗口中选择在服务器上生成的pck文件。
路径为：网上邻居—〉服务器计算机名—〉WinCC服务器项目—〉服务器计算机名—〉Packages—〉*.pck文件

图 13

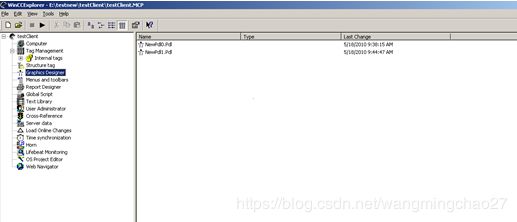

（3）组态客户机项目
可以为客户机组态自己的项目画面，在画面编辑器中新建相应的画面。

图 14

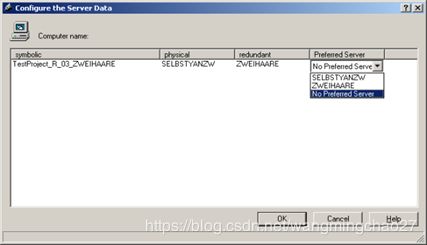

（4）为客户机指定首选服务器
右键点击服务器数据，在弹出菜单中选择属性，打开如下对话框，并选择首选服务器。

图 15
3．6 初次启动冗余项目
（1）首先，激活主服务器
（2）激活备用服务器
注意：一定要等到主服务器完全启动后，才能激活备用服务器。
（3）激活相应的客户机
3．7 冗余的简单诊断
当冗余系统故障时，可以首先确认故障是否与冗余有关。如果无关，按照普通的诊断方式解决问题。
（1）确定服务器故障是否与冗余有关
检查变量@RM_MASTER的状态，该变量位于内部变量–〉冗余变量组下。并手动切换@RM_MASTER的值（0和1），观察伙伴服务器中该值的变化。如果能够成功切换，则故障与冗余功能无关。
（2）服务器故障与冗余有关
当@RM_MASTER不能正常切换，检查@RedundantServerState的值。如果该值为3，请重新启动计算机。如果重新启动仍然不能解决问题，请用项目复制器，重新复制项目（支持在线复制）。
注意：如果冗余选项中启动了“过程连接错误后同步”，则先检查过程连接是否正常。
（3）通过系统消息查看冗余工作状态
关于诊断的更多内容请参考：
12067560
关于冗余变量状态的含义请参考：
WinCC信息系统—〉冗余系统—〉附录—〉WinCC冗余系统变量
