VS2010 + VTK+QT的安装教程

如需转载请标明出处：http://blog.csdn.net/itas109

QQ技术交流群：129518033

写在前面

如何嫌VTK编译过于复杂，可以直接下载

编译好的VTK文件夹

需要注意的是，不要忘记系统环境变量的配置。

还有就是qvtkwidgetplugin.lib和qvtkwidgetplugin .dll （在压缩包的VTK\lib\vtk-5.8）要考到XX:\Qt\4.8.5\plugins\designer

下载地址：http://download.csdn.net/detail/itas109/7121933

安装所需资源及版本

1、vs2010

直接到vs官网下载安装即可

2、cmake相关，下载地址：http://www.cmake.org/cmake/resources/software.html

cmake-2.8.10.2-win32-x86.exe

3、vtk相关，下载地址http://www.vtk.org/VTK/resources/software.html

vtk-5.8.0.zip

vtk-5.8.0-win32-x86.exe

vtkdata-5.8.0.zip

4、qt相关，下载地址：http://qt-project.org/downloads

qt-win-opensource-4.8.5-vs2010.exe

qt-vs-addin-1.1.11-opensource.exe



一、VS2010的安装

这一步没有什么多说的，自行安装即可。

二、Qt的安装

         所安装的软件就是上面所述的2个：

Qt安装包: qt-win-opensource-4.8.5-vs2010.exe

VS插件: qt-vs-addin-1.1.11-opensource.exe



这里直接安装即可，VS2010可以自动关联QT。

强调一下：该工程文件的目录不可以有中文。不然会报错。（最好是英文路径，而且不要有空格）。

新建项目，测试一下QT。

我们在此测试一个最简单的Hello World！

在main函数中输入下面的代码

#include

#include



int main(int argc, char *argv[])

{

   QApplication a(argc, argv);

QLabel*label=new QLabel("

Hello ""world!

");

//create a label with the content "Hello world!"

   label->show();

   return a.exec();

}

三、VTK的安装

       3.1安装Cmake

CMake 是个跨平台的自动化建构系统，用于VTK、ITK的编译。安装cmake-2.8.10.2-win32-x86.exe到指定目录，如D:\ProgramFiles\CMake 2.8。

3.2 创建安装目录结构

E盘下建一目录“VTK”（目录可自行修改，但要与后续保持一致）

在该目录下分别建三个目录

“bin”：

“vtk-5.8.0”：用于存放vtk-5.8.0.zip的解压文件

“vtkdata-5.8.0”：用于存放vtkdata-5.8.0.zip的解压文件

3.3 安装VTK win32安装程序

将vtk-5.8.0-win32-x86.exe安装到指定盘，如D:\ProgramFiles\VTK 5.8.0

3.4 运行cmake

路径的配置如上图，如果路径修改了，按照修改路径配置。

然后点击Configure，选择VS2010对应的编译器



接下来是配置cmake选项：

第一次Configure：

VTK_DATA_ROOT: 目的是告诉cmake，vtk 需要的数据都在哪里，我们的数据在                                                        E:/VTK/vtkdata-5.8.0

CMAKE_INSTALL_PRIFIX：我个人设置在E:/VTK

BUILD_EXAMPLES:：就是询问是否编译 vtk 中的例子。虽然适合新手，但是编译时间太长，所以不建议勾选。

BUILD_SHARED_LIB：如果设置为off，就只会生成lib 文件。如果设置为on，将会多生                                      成 dll 文件，建议选On。

BUILD_TESTING：是否编译VTK中的测试代码。此处选上。

VTK_USE_GUISUPPORT：点击窗口上的Advanced，找到该选项，选上后才能激活另一个                                                选项VTK_USE_MFC，这样才能进行VTK和MFC混合编程。

VTK_USE_QT：点击窗口上Advanced，找到该选项，选上后才能激活其他与QT相关选项

点击Configure，生成如下如：

第二次Configure：

把上面那三个全选上，再次点击Configure。如下图：

第三次点击Configure：

不用选择任何选项，直接点击Configure。如下图

这就说明Configure已经OK了。这时我们点击Generate。

显示Generatingdone后完成，产生相应的VTK.sln 解决方案，退出Cmake即可。



3.5运行VTK.sln的准备工作（勾选了BUILD_EXAMPLES的话）

1)请先找到E:\VTK\vtk-5.8.0\GUISupport\MFC \vtkMFCWindow.cpp （路径改变请自行查找），找到类似以下源码并修改数值如下：

#ifndef WINVER

#define WINVER 0x0501

#endif

#ifndef _WIN32_WINNT

#define _WIN32_WINNT 0x0501 // =_WIN32_WINNT_NT4

#endif

#ifndef _WIN32_IE

#define _WIN32_IE 0x0601 //=_WIN32_IE_IE60SP1

#endif

#ifndef WINVER

#define WINVER 0x0501

#endif

#ifndef _WIN32_WINNT

#define _WIN32_WINNT 0x0501 // =_WIN32_WINNT_NT4

#endif

#ifndef _WIN32_IE

#define _WIN32_IE 0x0601 //=_WIN32_IE_IE60SP1

#endif

  2)如果之前Cmake勾选了 build_examples，工程中含有VKT的examples，仅改上面代码还不够，还需要找到
 E:\VTK\vtk-5.8.0\Examples \GUI\Win32\vtkMFC\vtkDLG\stdafx.h
 E:\VTK\vtk-5.8.0\Examples \GUI\Win32\vtkMFC\vtkMDI\stdafx.h
 E:\VTK\vtk-5.8.0\Examples \GUI\Win32\vtkMFC\vtkSDI\stdafx.h
E:\VTK\vtk-5.8.0\Examples\GUI\Win32\SampleMFC\stdafx.h
  四个文件，每个文件下找到类似以下源码并修改数值如下：

#ifndef WINVER

#define WINVER 0x0501

#endif



#ifndef _WIN32_WINNT

#define _WIN32_WINNT 0x0501

#endif



#if _MSC_VER >= 1300

#ifndef _WIN32_WINDOWS

#define _WIN32_WINDOWS 0x0501

#endif

#endif



#ifndef _WIN32_IE

#define _WIN32_IE 0x0501

#endif

#ifndef WINVER

#define WINVER 0x0501

#endif



#ifndef _WIN32_WINNT

#define _WIN32_WINNT 0x0501

#endif



#if _MSC_VER >= 1300

#ifndef _WIN32_WINDOWS

#define _WIN32_WINDOWS 0x0501

#endif

#endif



#ifndef _WIN32_IE

#define _WIN32_IE 0x0601

#endif

  3)如果不进行上述两步操作，在编译项目过程中会出现类似下面错误：
  fatal error C1189: #error :  This file requires _WIN32_WINNT to be#defined at least to 0x0403. Value 0x0501 or higher is recommended.



3.6运行VTK.sln

运行VS2008，打开E:\VTK&ITKin VS2008\VTK\vtk_bin下的文件VTK.sln，在左边资源管理器中右键“解决方案VTK”，选择生成解决方案。开始编译所有配置好的模块。

编译结束，有四个编译失败。

失败的四个项目是vtkMDI vtkDLG vtkSDI以及win32SimpleMFC。

其实都是一个类型的错误，在这四个链接错误的工程上，右键属性，在link——Input——Additional dependencies里，加上vtkIO.lib，就OK了。

3.7 生成所需文件

         点击INSTALL，即可生成所需的文件到指定路径（也就是CMAKE_INSTALL_PRIFIX所指定的路径）。同时单独编译qvtkwidgetplugin生成release文件，以供下一步使用。



3.8 vtk+qt整合

忘了提醒了： qvtkwidgetplugin.lib和qvtkwidgetplugin .dll文件必须是经过release版本得到的将qvtkwidgetplugin.lib和qvtkwidgetplugin .dll 拷贝到XX:\Qt\4.8.5\plugins\designer目录下，重新启动qt，vtk和qt即整合完毕。

3.9 配置环境变量

把CMAKE_INSTALL_PRIFIX指定的路径中的bin、lib、include全部包含到path里面。

3.10 工程中配置

在工程中，下图为添加include路径到工程，路径为CMAKE_INSTALL_PRIFIX所指定的路径中的include文件夹

下图为添加lib路径到工程，路径为CMAKE_INSTALL_PRIFIX所指定的路径的lib文件夹

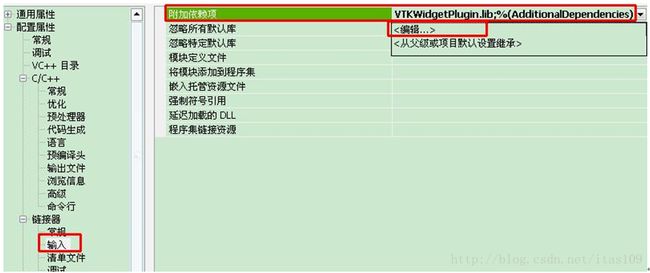

下图为附属依赖选项

附属依赖列表包括：

vtkCommon.lib

vtkDICOMParser.lib

vtkexoIIc.lib

vtkexpat.lib

vtkFiltering.lib

vtkfreetype.lib

vtkftgl.lib

vtkGenericFiltering.lib

vtkGraphics.lib

vtkHybrid.lib

vtkImaging.lib

vtkIO.lib

vtkjpeg.lib

vtkNetCDF.lib

vtkpng.lib

vtkRendering.lib

vtksys.lib

vtktiff.lib

vtkVolumeRendering.lib

vtkWidgets.lib

vtkzlib.lib

vtkInfovis.lib

QVTK.lib

QVTKWidgetPlugin.lib

3.11 dll缺失问题

如果程序运行时，提示缺少*.dll，把缺的*.dll复制到C:\WINDOWS\system32下即可



至此，全部的VS2010+QT+VTK环境就搭好了。
