AIDL/IPC Android AIDL/IPC 进程通信机制——超详细讲解及用法案例剖析(播放器)

首先引申下AIDL，什么是AIDL呢？IPC？ ------ Designing a Remote Interface Using AIDL

通常情况下，我们在同一进程内会使用Binder、BroadCastReciver让Service跟Activity进行通信，数据交互，数据共享，但是跨进程呢？

IPC：IPC接口，IPC接口本地代理  ------  Implementing IPC Using AIDL

AIDL意为：Android Interface Define Language 即 Android 接口描述语言

与J2ee的区别：Java中不允许跨进程内存共享，只传递对象，采用RMI方式，也可以通过序列化传递对象

Android AIDL: 采用AIDL方式，可以传递Bundle，实现起来稍微麻烦些

实现过程：在服务端定义AIDL文件，ADT插件编译器将其编译之后，会在R文件同级目录文件下生成.java文件，轻量级，使用代理类在客户端和实现层间传

递值

语法：可以申明接口和方法，参数和返回值不是任何类型，不需要申明import，String，charSequence等

AIDL使用起来也不是很麻烦，我个人感觉很实用！所以今天就说说关于AIDL的特性，很多朋友在自己的博客只是说它的理论而不是写一些实例来讲解，我个人感觉你只是说说他的

理论，一般人根本就看不懂，而且本来就是很抽象的东西，又摸不着，你们写了也是白写！

完全不顾新手的感受，应该是写一些小例子，让大家参与进来一起学习和探讨效果才最佳！而且也不是一大堆的文字，看起来也不会那么乏味，大家说是不？

下面就开始今天的AIDL/IPC讲解与学习吧~，概念都讲的差不多了，接下来就是实战，代码小例子给初学者细嚼慢咽

从服务端线程开始写，结构图：

EngineerJspRemoteService.aidl 写完之后保存，就会在gen文件自动创建一个.java文件

EngineerJspService.java

package com.example.engineerjspserver;
/**
 * AIDL/IPC
 * @author Engineer-Jsp
 * @date 2014.11.17
 * */
import java.io.FileDescriptor;
import android.app.Service;
import android.content.Intent;
import android.media.MediaPlayer;
import android.os.IBinder;
import android.os.RemoteException;
import android.util.Log;
public class EngineerJspService extends Service{
	private static final String TAG = "EngineerJspService";
    MediaPlayer player;
	@Override
	public IBinder onBind(Intent intent) {
		Log.d(TAG, "EngineerJspService is onBind..."+"\n来自客户端的绑定操作已经完成...");
		if(player==null){
			player = MediaPlayer.create(this, R.raw.music);
			player = new MediaPlayer();
			try {
				FileDescriptor file = getResources().openRawResourceFd(R.raw.music).getFileDescriptor();
				player.setDataSource(file);
				player.setLooping(true);
			} catch (Exception e) {
				Log.d(TAG, e.toString());
			}
			Log.d(TAG, "player is created..."+"\n服务端播放器已经实例化，准备就绪...");
		}
		return binder;
	}
	private IBinder binder = new EngineerJspRemoteService.Stub() {

		@Override
		public void onStop() throws RemoteException {
			try {
				if(player.isPlaying()){
					Log.d(TAG, "客户端进程对服务端进程执行了暂停操作...");
					player.stop();
				}
			} catch (Exception e) {
				Log.d(TAG, e.toString());
			}
		}

		@Override
		public void onPause() throws RemoteException {
			try {
				if(player.isPlaying()){
					return;
				}
				Log.d(TAG, "客户端进程对服务端进程执行了开始操作...");
				player.prepare();
				player.start();
			} catch (Exception e) {
				Log.d(TAG, e.toString());
			}
		}
	};
	public boolean onUnbind(Intent intent) {
		if(player!=null){
			player.release();
		}
		Log.d(TAG, "EngineerJspService is onUnBind..."+"\n客户端已经解绑断线，服务停止了...");
		return super.onUnbind(intent);

	};

}

配置文件：

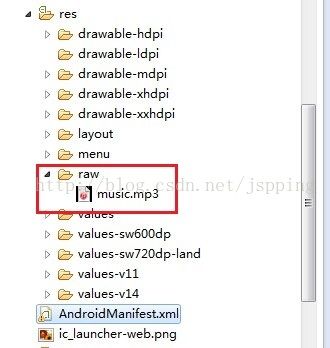

当完成上述操作之后，需要在res目录下导入测试文件，比如我的测试文件一个music.mp3，需要与layout文件同级

搞定服务端之后，接下来就是客户端线程编写，之后进行进程通信测试

把服务端的aidl文件所在的包全部拷贝到客户端的src下，把aidl文件除外的全部删掉

EngineerJspActivity.java

package com.example.engineerjspclient;
/**
 * AIDL/IPC
 * @author Engineer-Jsp
 * @date 2014.11.17
 * */
import com.example.engineerjspserver.EngineerJspRemoteService;

import android.os.Bundle;
import android.os.IBinder;
import android.util.Log;
import android.view.View;
import android.view.View.OnClickListener;
import android.widget.Button;
import android.widget.Toast;
import android.app.Activity;
import android.content.ComponentName;
import android.content.Intent;
import android.content.ServiceConnection;
public class EngineerJspActivity extends Activity {
	private static final String TAG = "EngineerJspActivity";
	private static final String ACTION = "com.example.engineerjspserver.EngineerJspService";
	private EngineerJspRemoteService EJService;
	private boolean isBind = false;
	private Button onPause,onStart;

	private ServiceConnection connection = new ServiceConnection() {
		@Override
		public void onServiceDisconnected(ComponentName name) {
			isBind = false;
			EJService = null;
			Log.d(TAG, "onServiceDisconnected" +
					"————"+"包名："+name.getPackageName()+" "+"类名： "+name.getClassName()+"\n当客户端线程断线操作，服务将被清空...");
		}
		@Override
		public void onServiceConnected(ComponentName name, IBinder ibinder) {
			EJService = EngineerJspRemoteService.Stub.asInterface(ibinder);
			isBind = true;
			Log.d(TAG, "onServiceConnected————"+"包名："+name.getPackageName()+" "+"类名： "+name.getClassName()+" "+"ibinder对象: "+ibinder.toString()+"\n客户端线程与服务端线程连接中...");
		}
	};
  	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_engineer_jsp);
		Log.d(TAG, "客户端线程Activity创建成功,初始化控件与绑定服务中...");
		Bind();
		intiView();
	}
  	@Override
  	protected void onDestroy() {
  		UnBind();
  		Log.d(TAG, "客户端线程被销毁，活动被解绑停止了...");
  		super.onDestroy();
  	}
  	public void Bind(){
  		Log.d(TAG, "Activity已经创建完成，执行绑定服务端线程活动中...");
  		Intent intent = new Intent(ACTION);
  		bindService(intent, connection, BIND_AUTO_CREATE);
  	}
  	public void UnBind(){
  		if(isBind){
  			Log.d(TAG, "Activity被销毁了，与服务端线程的通信将被解绑停止...");
  			unbindService(connection);
  			EJService = null;
  			isBind = false;
  		}
  	}
  	private void intiView(){
  		onPause = (Button)findViewById(R.id.onPause);
  		onStart = (Button)findViewById(R.id.onStop);
  		onPause.setOnClickListener(listener);
  		onStart.setOnClickListener(listener);
  		Log.d(TAG, "服务端线程的组件初始化完毕...");
  	}
  	private OnClickListener listener = new OnClickListener(){

		@Override
		public void onClick(View view) {
			if(view.getId()==R.id.onPause){
				try {
					EJService.onPause();
					Log.d(TAG, "客户端线程对服务端线程执行了播放操作...");
					Toast.makeText(EngineerJspActivity.this,"客户端线程对服务端线程执行了播放操作...", Toast.LENGTH_SHORT).show();
				} catch (Exception e) {
					Log.d(TAG, e.toString());
				}
			}else{
				try {
					EJService.onStop();
					Log.d(TAG, "客户端线程对服务端线程执行了暂停操作...");
					Toast.makeText(EngineerJspActivity.this,"客户端线程对服务端线程执行了暂停操作...", Toast.LENGTH_SHORT).show();
				} catch (Exception e) {
					Log.d(TAG, e.toString());
				}
			}
		}

  	};
}

activity_engineer_jsp.xml

配置文件：

启动服务端进程与客户端进程(不在同一个进程内，也就是不在同一个APK程序之内)，在DDMS里进行进程和堆栈查看

当服务端进程开启之后，会等待客户端进程接入与操作，类似c/s模式，Socket，客户端进程开启之后，服务端测试数据如下

客户端测试数据：

服务测试：

客户端进程对服务端进程执行了播放操作：

客户端进程对服务端进程执行了暂停操作：

两个进程项目图结构：

AIDL这个小实例内容就这么多，概念也说得差不多了，你们好好看看，消化消化~
