SOM网络有两层：第一层输入层，输入数据的层，是一维的，神经元的个数就是数据特征数；第二层是竞争层，也就是根据输入层输入的数据，神经元之间按照策略进行竞争的层，通常是二维的，行、列神经元个数可通过一些经验规则给定。其中竞争策略是通过下面的方式实现的：竞争层的每个神经元都有权重，当输入层输入某个样本时，就计算所有神经元的权重与该条样本的距离，然后通过规则调整距离比较小的神经元的权重，使得其更接近该样本。

SOM就是将多条高维数据映射到二维的平面上，并且保证相近的数据在平面上的映射位置比较靠近，从而进行聚类。

现有待聚类样本数据集$D$，维度为$(N,M)$，其中数据条数为$N$，每条数据的特征数为$M$。

一、SOM模型步骤：

• （1）竞争层神经元个数设置：行神经元个数可以取 $\sqrt{5\sqrt{MN}}$(向上取整)，列神经元个数可以和行一样，或者多于行数的一半；
• （2）样本数据集归一化：对每一列进行各自的归一化，例如可以将每一列缩放到$[0,1]$之间；
• （3）初始化神经元权重$W$：每个神经元的权重均是长度为$M$的向量，每个元素均为随机选择的比较小的数，例如在0到0.01之间；

开始训练SOM网络：迭代次数$s$，初始的学习率$u$，初始的邻域半径$r$：

• （4）计算最佳匹配神经元(BMU)：选择一条样本数据$X$，计算该数据与所有神经元权重之间的数据距离$m$，其中距离最小的神经元定义为为$BMU$；
• （5）获得邻域内的神经元：根据当前的邻域半径$R(cs)$获取邻域中心为$BMU$的所有神经元，其中$R(cs)$是随着迭代次数的增加使得邻域半径逐渐衰减的函数，$cs$是当前的迭代次数；
• （6）更改样本权重：对邻域中的每一个神经元，根据当前的学习率$U(cs)$以及该神经元与$BMU$之间的拓扑距离$d$，计算该神经元的学习率$L(U(cs),d)$。然后按照下式更新该神经元的权重：

$$W=W+L(U(cs),d)\ast (X-W)$$

其中$L(U(cs),d)$是关于当前的学习率和神经元之间的拓扑距离的函数，输出的是与$BMU$的拓扑距离为$d$的神经元的学习率，并且$d$越大，学习率越小；$U(cs)$是随着迭代次数的增加学习率逐渐衰减的函数；

• （7）训练完成：所有样本数据运行完（4）-（6），$cs$加1，当其等于$s$或者误差基本不变时停止迭代；

注：神经元个数不宜少；数据距离$m$就是指的是神经元的M维权重与样本数据之间的距离，例如欧式距离，余弦距离；拓扑距离$d$指的是神经元网络中的神经元的几何位置之间的距离，例如曼哈顿距离，欧式距离；误差可以定义为所有样本数据与其$BMU$的最小数据距离的和；

二、SOM结果的可视化内容：

• 结果可视化

  • 神经元样式

    • 六边形

  • 可视化内容

    • 特征的值的分布(含有类别界限)
    • 类别的神经元激活程度
    • 样本标签的分布可视化

三、SOM结果

以鸢尾花数据集为例

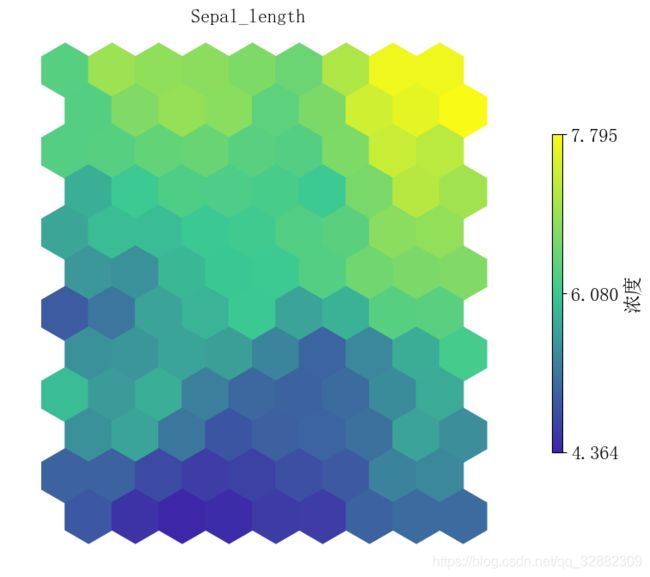

1.特征的值的可视化




2.神经元击中次数的可视化

3 神经元距离可视化

4 不同类别神经元的激活程度可视化



5 样本归类情况可视化
