数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能

一 Matplotlib的简介

1.1 什么是Matplotlib

  • 专门用于开发2D图表(包括3D图表)
  • 使用起来及其简单
  • 以渐进、交互式方式实现数据可视化

1.2 为什么要学习Matplotlib

可视化是在整个数据挖掘的关键辅助工具,可以清晰的理解数据,从而调整我们的分析方法。

  • 能将数据进行可视化,更直观的呈现
  • 使数据更加客观、更具说服力

1.3 实现一个简单的Matplotlib画图

import matplotlib.pyplot as plt
%matplotlib inline  # 内嵌式显示图表

plt.figure()
plt.plot([1, 0, 9], [4, 5, 6])
plt.show()

数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第1张图片

1.4 认识Matplotlib图像结构

数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第2张图片

1.5 Matplotlib三层结构

1.51 容器层

容器层主要由Canvas、Figure、Axes组成。

Canvas是位于最底层的系统层,在绘图的过程中充当画板的角色,即放置画布(Figure)的工具。

Figure是Canvas上方的第一层,也是需要用户来操作的应用层的第一层,在绘图的过程中充当画布的角色。

Axes是应用层的第二层,在绘图的过程中相当于画布上的绘图区的角色。

  • Figure:指整个图形(可以通过plt.figure()设置画布的大小和分辨率等)
  • Axes(坐标系):数据的绘图区域
  • Axis(坐标轴):坐标系中的一条轴,包含大小限制、刻度和刻度标签

特点为:

  • 一个figure(画布)可以包含多个axes(坐标系/绘图区),但是一个axes只能属于一个figure。
  • 一个axes(坐标系/绘图区)可以包含多个axis(坐标轴),包含两个即为2d坐标系,3个即为3d坐标系
    数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第3张图片

1.5.2 辅助显示层

辅助显示层为Axes(绘图区)内的除了根据数据绘制出的图像以外的内容,主要包括Axes外观(facecolor)、边框线(spines)、坐标轴(axis)、坐标轴名称(axis label)、坐标轴刻度(tick)、坐标轴刻度标签(tick label)、网格线(grid)、图例(legend)、标题(title)等内容。

该层的设置可使图像显示更加直观更加容易被用户理解,但又不会对图像产生实质的影响。
数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第4张图片

1.5.3 图像层

图像层指Axes内通过plot、scatter、bar、histogram、pie等函数根据数据绘制出的图像。如下:
数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第5张图片

1.6 总结

  1. Canvas(画板)位于最底层,用户一般接触不到
  2. Figure(画布)建立在Canvas之上
  3. Axes(绘图区)建立在Figure之上
  4. 坐标轴(axis)、图例(legend)等辅助显示层以及图像层都是建立在Axes之上

二 折线图(plot)与基础绘图功能

2.1 折线图绘制与保存图片

为了更好地理解所有基础绘图功能,我们通过天气温度变化的绘图来融合所有的基础API使用

2.1.1 1 matplotlib.pyplot模块

matplotlib.pytplot包含了一系列类似于matlab的画图函数。 它的函数作用于当前图形(figure)的当前坐标系(axes)。

import matplotlib.pyplot as plt

2.2.2 折线图绘制与显示

展现上海一周的天气,比如从星期一到星期日的天气温度如下

# 1)创建画布(容器层)
plt.figure()
# 2)绘制折线图(图像层)
plt.plot([1, 2, 3, 4, 5, 6 ,7], [17, 17, 18, 15, 11, 11, 13])
# 3)显示图像
plt.show()

数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第6张图片
可以看到这样显示效果并不好,我们可以加入更多的功能

2.2.3 设置画布属性与图片保存

plt.figure(figsize=(), dpi=)
    figsize:指定图的长宽
    dpi:图像的清晰度
    返回:fig对象
plt.savefig(path)
# 1)创建画布,并设置画布属性,设置画布大小为20*8,分别率为80
plt.figure(figsize=(20, 8), dpi=80)
# 2)保存图片到指定路径
plt.savefig("test.png")

注意:plt.show()会释放figure资源,如果在显示图像之后保存图片将只能保存空图片。

案例:显示温度变化状况

需求:画出某城市11点到12点1小时内每分钟的温度变化折线图,温度范围在15度~18度

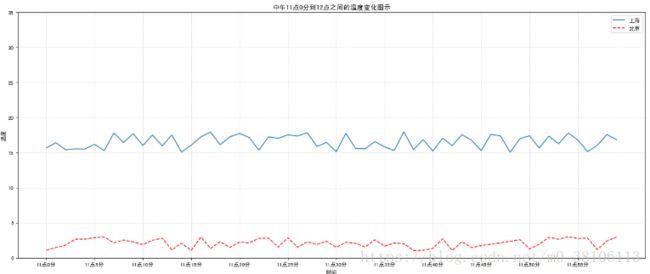

最终效果:
数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第7张图片

2.2 完善原始折线图1(辅助显示层)

2.2.1 准备数据并画出初始折线图

数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第8张图片

# 画出温度变化图

# 准备x, y坐标的数据
x = range(60)
y_shanghai = [random.uniform(15, 18) for i in x]

# 1)创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 2)绘制折线图
plt.plot(x, y_shanghai)

# 3)显示图像
plt.show()

2.2.2 添加自定义x,y刻度

数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第9张图片

  • plt.xticks(x, **kwargs)
    x:要显示的刻度值

  • plt.yticks(y, **kwargs)
    y:要显示的刻度值

# 增加以下两行代码
# 构造x轴刻度标签
x_ticks_label = ["11点{}分".format(i) for i in x]
# 构造y轴刻度
y_ticks = range(40)

# 修改x,y轴坐标的刻度显示
plt.xticks(x[::5], x_ticks_label[::5])
plt.yticks(y_ticks[::5])

2.2.3 中文显示问题解决

如果没有解决过中文问题的话,会显示这个样子:
数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第10张图片

解决中文显示问题

下载中文字体(黑体,看准系统版本)

  • 下载 SimHei 字体(或者其他的支持中文显示的字体也行)

1) 安装字体

  • windows和mac下:双击安装(window下一般都有自带)
  • linux下:拷贝字体到 usr/share/fonts 下:
sudo cp ~/SimHei.ttf /usr/share/fonts/SimHei.ttf

注)Linux如果用ubantu也可以通过双击安装

2) 删除matplotlib缓存文件
Mac系统的解决方案:

  • 删除~/.matplotlib中的缓存文件
cd ~/.matplotlib
rm -r *

Linux系统的解决方案

  • 删除~/.cache/matplotlib中的缓存文件
cd ~/.cache/matplotlib
rm -r *

3) 修改配置文件matplotlibrc
Mac系统的解决方案:

  • 修改配置文件matplotlibrc
vi ~/.matplotlib/matplotlibrc

将文件内容修改为:

font.family         : sans-serif
font.sans-serif         : SimHei
axes.unicode_minus  : False

Linux系统的解决方案

  • 修改配置文件
sudo find -name matplotlibrc

返回结果

./.virtualenvs/ai/lib/python3.5/site-packages/matplotlib/mpl-data/matplotlibrc

打开配置文件:

vi ./.virtualenvs/ai/lib/python3.5/site-packages/matplotlib/mpl-data/matplotlibrc

将配置文件中下面3项改为如下所示:

font.family         : sans-serif
font.sans-serif         : SimHei
axes.unicode_minus  : False

window下修改字体

因为这个容易出错,网上的教程也大都失败,所以单独拿出来再说一下
- 安装字体
这个和网上说的一样,就不在累述
- 修改文件
找到C:\Users\你的用户名.matplotlib中的matplotlibrc(没有就新创建一个)
然后修改(新建的就直接添加)这段代码,重新运行matplotlib,就可以使用了

font.family         : sans-serif
font.sans-serif         : SimHei
axes.unicode_minus  : False

2.2.4 添加网格显示

为了更加清楚地观察图形对应的值

plt.grid(True, linestyle='--', alpha=0.5)

添加效果如下:
数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第11张图片

2.2.5 添加描述信息

添加x轴、y轴描述信息及标题

plt.xlabel("时间")
plt.ylabel("温度")
plt.title("中午11点0分到12点之间的温度变化图示")

数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第12张图片

2.3 完善原始折线图2(图像层)

需求:再添加一个城市的温度变化
收集到北京当天温度变化情况,温度在1度到3度。

2.3.1 多次plot

怎么去添加另一个在同一坐标系当中的不同图形,其实很简单只需要再次plot即可,但是需要区分线条,如下显示

# 增加北京的温度数据
y_beijing = [random.uniform(1, 3) for i in x]

# 绘制折线图
plt.plot(x, y_shanghai, label="上海")
# 使用多次plot可以画多个折线
plt.plot(x, y_beijing, color='r', linestyle='--', label="北京")

# 显示图例,best意味着自动选择最优的地方显示图例
plt.legend(loc="best")

我们仔细观察,用到了两个新的地方,一个是对于不同的折线展示效果,一个是添加图例。

2.3.2 设置图形风格

颜色字符 风格字符
r 红色 - 实线
g 绿色 - - 虚线
b 蓝色 -. 点划线
w 白色 : 点虚线
c 青色 ’ ’ 留空、空格
m 洋红
y 黄色
k 黑色

注意:如果只在plt.plot()中设置label还不能最终显示出图例,还需要通过plt.legend()将图例显示出来。

plt.legend(loc="best")

最终图像:
数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第13张图片
完整代码:

# 画出温度变化图
import random

# 准备x, y坐标的数据
x = range(60)
y_shanghai = [random.uniform(15, 18) for i in x]
# 增加北京的温度数据
y_beijing = [random.uniform(1, 3) for i in x]

# 1)创建画布
plt.figure(figsize=(20, 8), dpi=80)

# 2)绘制折线图
# plt.plot(x, y_shanghai)
plt.plot(x, y_shanghai, label="上海")
# 使用多次plot可以画多个折线
plt.plot(x, y_beijing, color='r', linestyle='--', label="北京")

# 显示图例
plt.legend(loc="best")

# 增加以下两行代码
# 构造x轴刻度标签
x_ticks_label = ["11点{}分".format(i) for i in x]
# 构造y轴刻度
y_ticks = range(40)

# 修改x,y轴坐标的刻度显示
plt.xticks(x[::5], x_ticks_label[::5])
plt.yticks(y_ticks[::5])

# 添加网格显示
plt.grid(True, linestyle='--', alpha=0.5)

# 添加x轴、y轴描述信息及标题
plt.xlabel("时间")
plt.ylabel("温度")
plt.title("中午11点0分到12点之间的温度变化图示")

# 3)显示图像
plt.show()

2.4 多个坐标系显示-plt.subplots(面向对象的画图方法)

如果我们想要将上海和北京的天气图显示在同一个图的不同坐标系当中,效果如下:
数据分析与挖掘入门——学习笔记(五)Matplotlib的简介、折线图与基础绘画功能_第14张图片
可以通过subplots函数实现(旧的版本中有subplot,使用起来不方便),推荐subplots函数

  • matplotlib.pyplot.subplots(nrows=1, ncols=1, **fig_kw) 创建一个带有多个axes(坐标系/绘图区)的图
Parameters:

nrows, ncols : int, optional, default: 1, Number of rows/columns of the subplot grid.
**fig_kw : All additional keyword arguments are passed to the figure() call.

Returns:
fig : 图对象
axes :
    设置标题等方法不同:
    set_xticks
    set_yticks
    set_xlabel
    set_ylabel

关于axes子坐标系的更多方法:参考https://matplotlib.org/api/axes_api.html#matplotlib.axes.Axes

  • 注意:plt.函数名()相当于面向过程的画图方法,axes.set_方法名()相当于面向对象的画图方法
# 画出温度变化图
import random

# 准备x, y坐标的数据
x = range(60)
y_shanghai = [random.uniform(15, 18) for i in x]
# 增加北京的温度数据
y_beijing = [random.uniform(1, 3) for i in x]

# 1)创建画布
# plt.figure(figsize=(20, 8), dpi=80)
fig, axes = plt.subplots(nrows=1, ncols=2, figsize=(20, 8), dpi=80)

# 2)绘制折线图
# plt.plot(x, y_shanghai)
# plt.plot(x, y_shanghai, label="上海")
axes[0].plot(x, y_shanghai, label="上海")
# 使用多次plot可以画多个折线
# plt.plot(x, y_beijing, color='r', linestyle='--', label="北京")
axes[1].plot(x, y_beijing, color='r', linestyle='--', label="北京")

# 显示图例
# plt.legend(loc="best")
axes[0].legend()
axes[1].legend()

# 增加以下两行代码
# 构造x轴刻度标签
x_ticks_label = ["11点{}分".format(i) for i in x]
# 构造y轴刻度
y_ticks = range(40)

# 修改x,y轴坐标的刻度显示
# plt.xticks(x[::5], x_ticks_label[::5])
# plt.yticks(y_ticks[::5])
axes[0].set_xticks(x[::5], x_ticks_label[::5])
axes[0].set_yticks(y_ticks[::5])
axes[1].set_xticks(x[::5], x_ticks_label[::5])
axes[1].set_yticks(y_ticks[::5])

# 添加网格显示
# plt.grid(True, linestyle='--', alpha=0.5)
axes[0].grid(True, linestyle='--', alpha=0.5)
axes[1].grid(True, linestyle='--', alpha=0.5)

# 添加x轴、y轴描述信息及标题
# plt.xlabel("时间")
# plt.ylabel("温度")
# plt.title("中午11点0分到12点之间的温度变化图示")
axes[0].set_xlabel("时间")
axes[0].set_ylabel("温度")
axes[0].set_title("上海中午11点0分到12点之间的温度变化图示")
axes[1].set_xlabel("时间")
axes[1].set_ylabel("温度")
axes[1].set_title("北京中午11点0分到12点之间的温度变化图示")

# 3)显示图像
plt.show()

2.5 折线图的应用场景

呈现公司产品(不同区域)每天活跃用户数

呈现app每天下载数量

呈现产品新功能上线后,用户点击次数随时间的变化

拓展:画各种数学函数图像
