Apple Watch开发-复杂功能 Family & Template

CLKComplicationFamily 官方文档

CLKComplication包含一个CLKComplicationFamily枚举属性，来标识其所属的类型，在ClockKit框架中用CLKComplicationFamily枚举值来标识模板组。

如果App支持某个CLKComplicationFamily，需在CLKComplicationDataSource代理方法中返回对应的CLKComplicationTemplate实例。

CLKComplicationTemplate 官方文档

CLKComplicationTemplate是所有模板的抽象类，在使用过程中需要创建某一子类的实例，并指定数据。CLKComplicationTemplate的子类大致有57个，并被CLKComplicationFamily归纳为12大类。

下面介绍CLKComplicationFamily各个枚举值对应的Complication及CLKComplicationTemplate子类。

注意：
下面提到的模板所需的图片，所有尺寸均以像素为单位。必须将所有图像指定为@2x，因此基于点的尺寸是所列尺寸的一半。

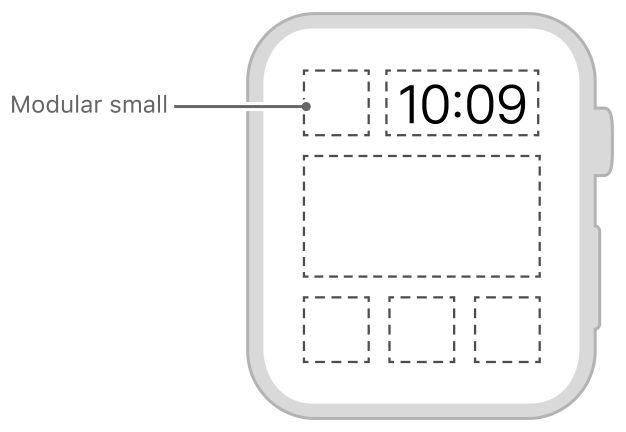

Modular Small（模块化-小）

ClockKit在模块化表盘上显示的一个小正方形区域。

case modularSmall = 0

.modularSmall支持的模板

模块化的小型模板在模块化表盘上显示两排内容的堆叠行，一个图标和一个内容，一个圆形图或一个较大的项目。

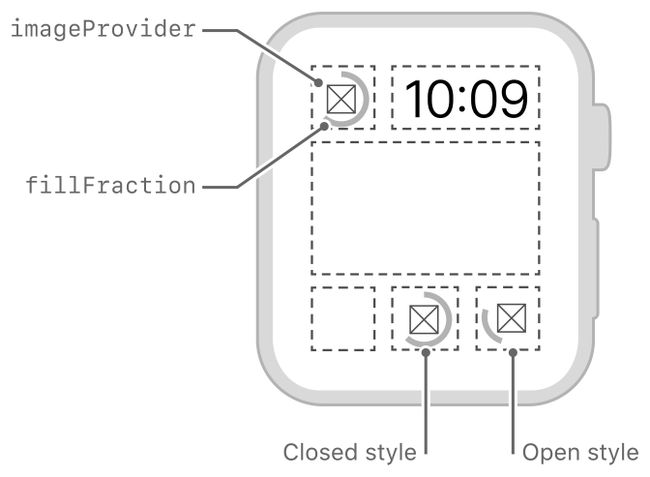

ModularSmallRingImage

class CLKComplicationTemplateModularSmallRingImage
用于显示由可配置进度环环绕的图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	36像素	36像素
40毫米	38像素	38像素
42毫米	38像素	38像素
44毫米	42像素	42像素

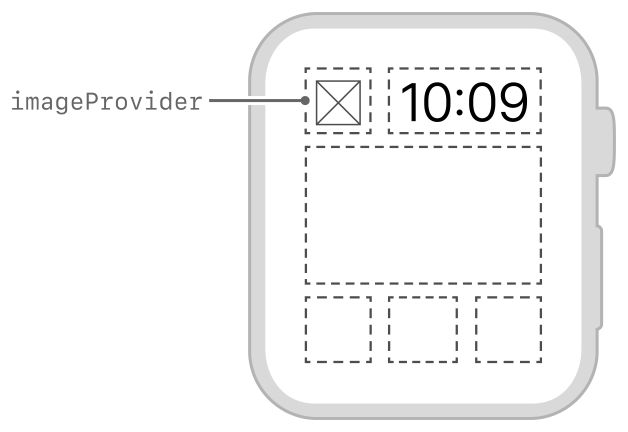

ModularSmallSimpleImage

class CLKComplicationTemplateModularSmallSimpleImage
用于显示图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	52像素	52像素
40毫米	58像素	58像素
42毫米	58像素	58像素
44毫米	64像素	64像素

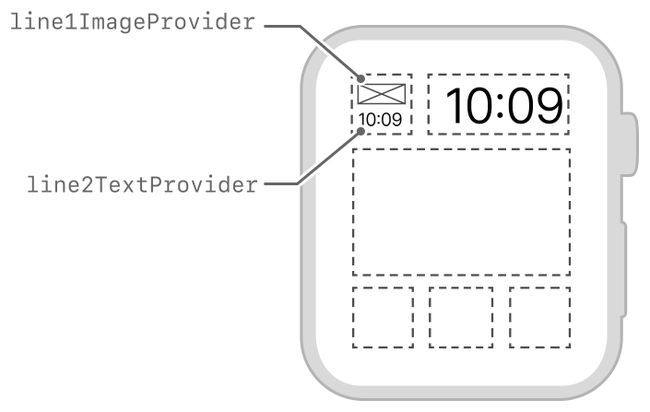

ModularSmallStackImage

class CLKComplicationTemplateModularSmallStackImage
用于显示单个图像并在其下方带有一小段文本的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最多52像素	28像素
40毫米	最多58像素	30像素
42毫米	最多58像素	30像素
44毫米	最多64像素	34像素

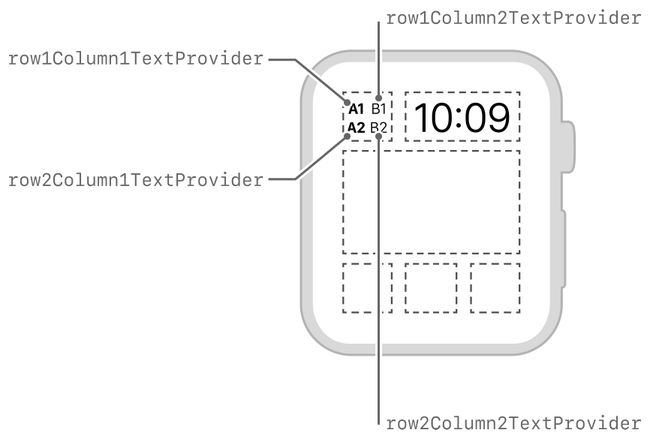

ModularSmallColumnsText

class CLKComplicationTemplateModularSmallColumnsText
用于显示两行两列文本的模板。

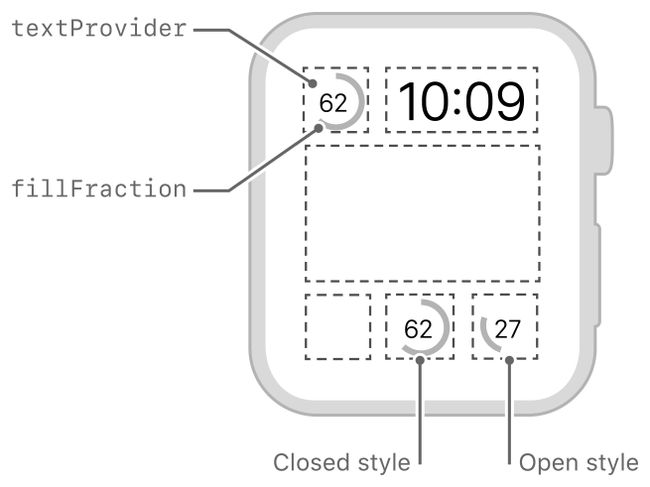

ModularSmallRingText

class CLKComplicationTemplateModularSmallRingText
用于显示由可配置进度环包围的文本的模板。

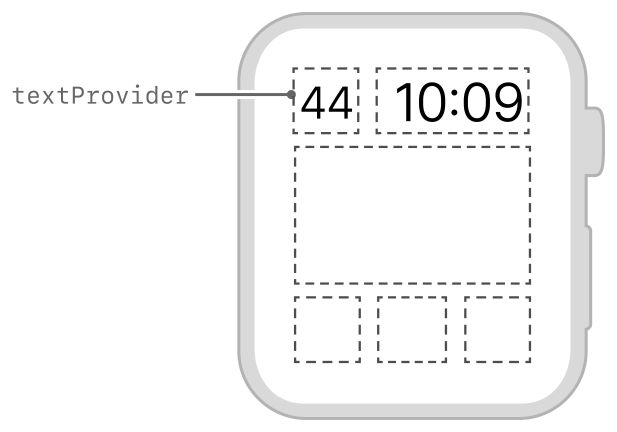

ModularSmallSimpleText

class CLKComplicationTemplateModularSmallSimpleText
用于显示少量文本的模板。

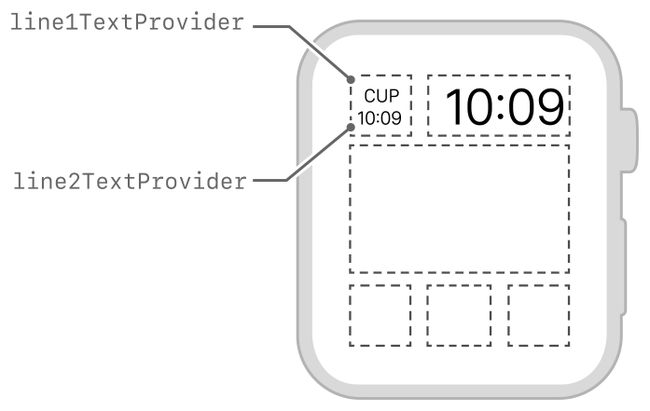

ModularSmallStackText

class CLKComplicationTemplateModularSmallStackText
用于显示两个字符串的模板，其中一个堆叠在另一个之上。

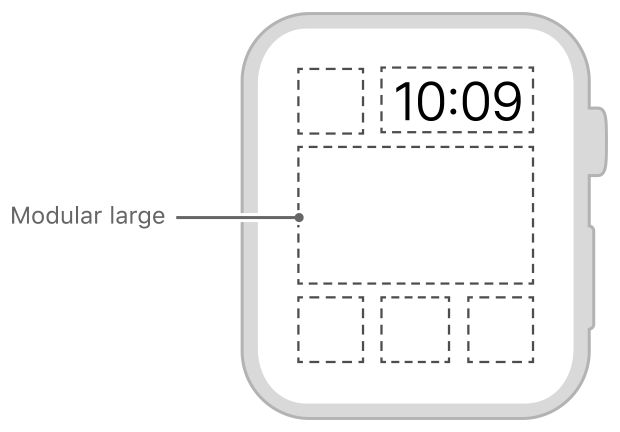

Modular Large（模块化-大）

ClockKit在模块化表盘上显示的一个较大的矩形区域。

case modularLarge = 1

.modularLarge支持的模板

模块化的大型模板提供了一块大画布，可在模块化表盘上最多显示三行内容。

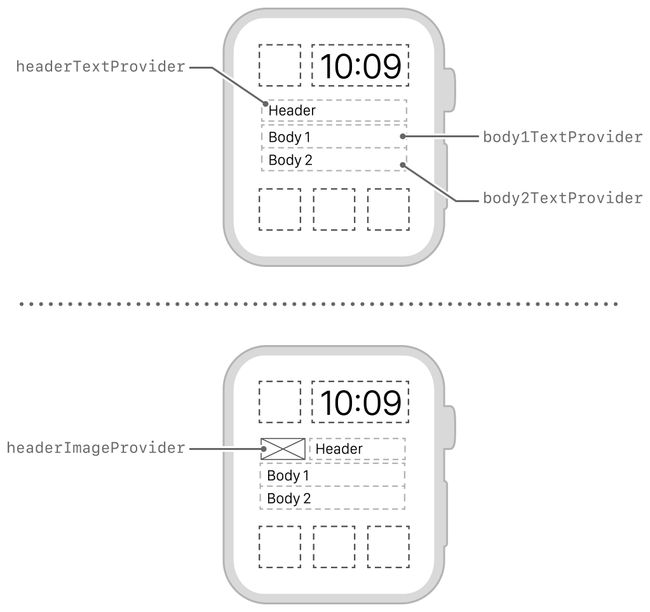

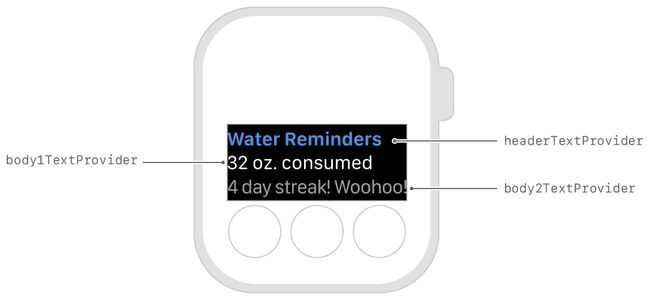

ModularLargeStandardBody

class CLKComplicationTemplateModularLargeStandardBody
用于显示标题行和两行小行文本的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最少22像素 最多64个像素	22像素
40毫米	最少24像素 最多74个像素	24像素
42毫米	最少24像素 最多74个像素	24像素
44毫米	最少28像素 最多84个像素	28像素

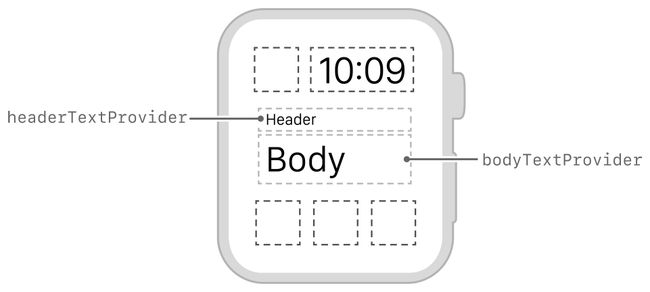

ModularLargeTallBody

class CLKComplicationTemplateModularLargeTallBody
用于显示标题行和大行文本行的模板。

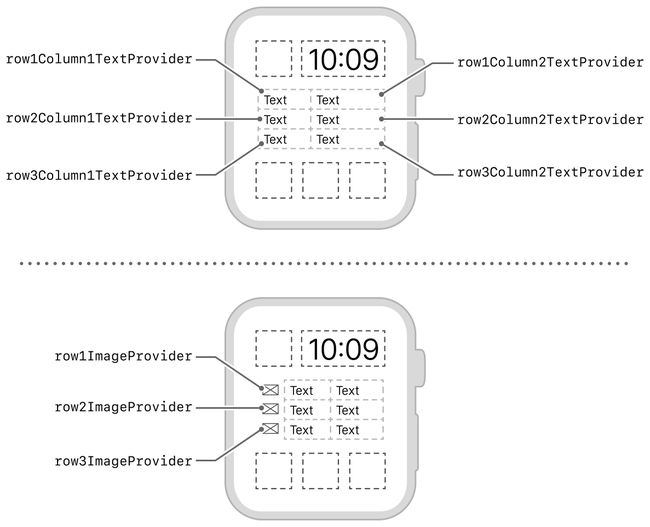

ModularLargeColumns

class CLKComplicationTemplateModularLargeColumns
用于显示多列数据的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最少22像素 最多64个像素	22像素
40毫米	最少24像素 最多74个像素	24像素
42毫米	最少24像素 最多74个像素	24像素
44毫米	最少28像素 最多84个像素	28像素

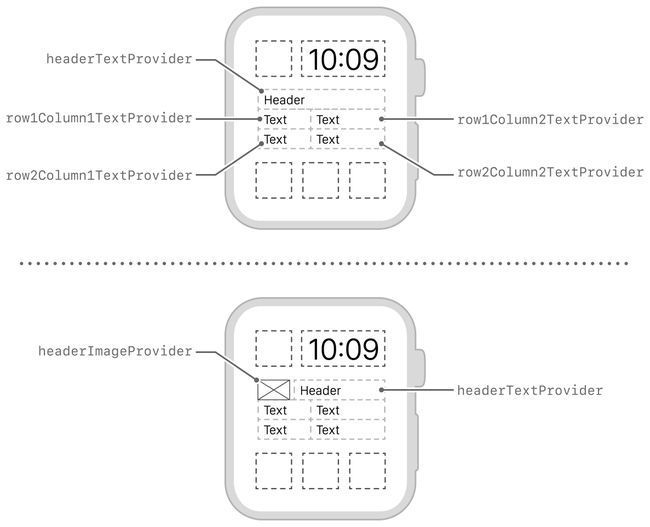

ModularLargeTable

class CLKComplicationTemplateModularLargeTable
用于显示标题行和列的模板。


此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最少22像素 最多64个像素	22像素
40毫米	最少24像素 最多74个像素	24像素
42毫米	最少24像素 最多74个像素	24像素
44毫米	最少28像素 最多84个像素	28像素

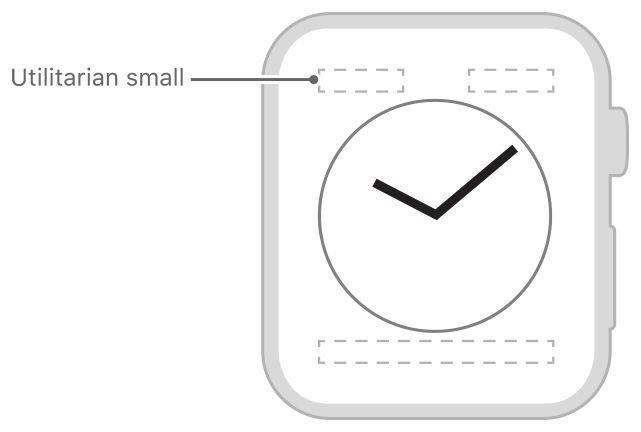

Utilitarian Small（实用-小）

ClockKit在实用程序，米奇，计时码表和简单表盘上显示的一个小正方形或矩形区域。

case utilitarianSmall = 2

.utilitarianSmall支持的模板

小型实用模板在表盘一角占据了一个短矩形区域。内容可以包括字形或图标，也可以包括圆形图。

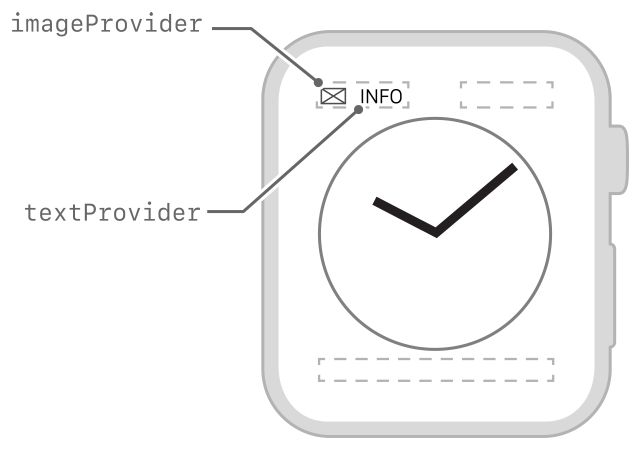

UtilitarianSmallFlat

class CLKComplicationTemplateUtilitarianSmallFlat
用于在一行中显示图像和文本的模板。


此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最少18像素 最多42个像素	18像素
40毫米	最少20像素 最多44个像素	20像素
42毫米	最少20像素 最多44个像素	20像素
44毫米	最少22像素 最多49个像素	22像素

UtilitarianSmallRingImage

class CLKComplicationTemplateUtilitarianSmallRingImage
用于显示由可配置进度环环绕的图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	28像素	28像素
40毫米	28像素	28像素
42毫米	28像素	28像素
44毫米	32像素	32像素

UtilitarianSmallRingText

class CLKComplicationTemplateUtilitarianSmallRingText
用于显示由可配置进度环包围的文本的模板。

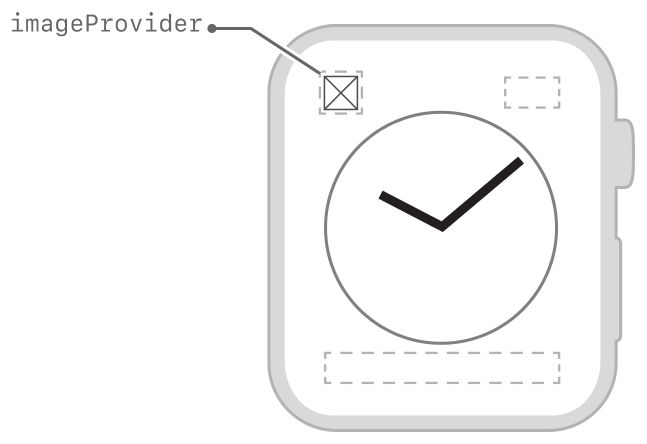

UtilitarianSmallSquare

class CLKComplicationTemplateUtilitarianSmallSquare
用于显示单个正方形图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	40像素	40素
40毫米	44像素	44像素
42毫米	44像素	44像素
44毫米	50像素	50像素

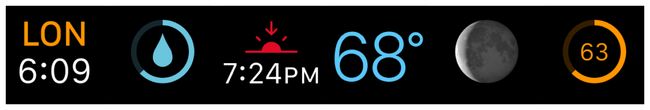

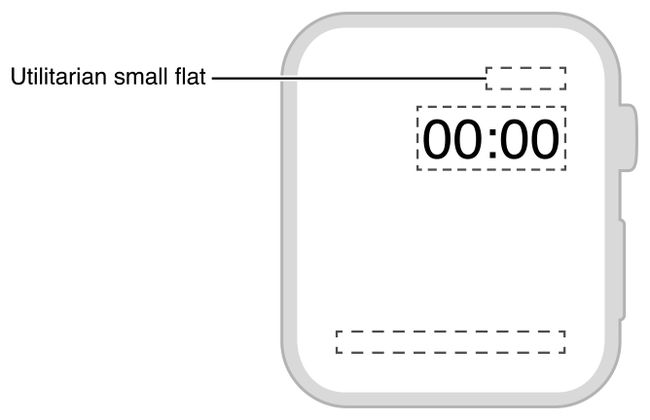

Utilitarian Small Flat（实用-小-扁平）

ClockKit在“照片”，“运动”和“缩时摄影”表盘上显示的一个小矩形区域。

@available(watchOS 3.0, *)
case utilitarianSmallFlat = 6

.utilitarianSmallFlat支持的模板

小型实用扁平模板在表盘一角占据了一个短矩形区域。内容可以包括字形或图标。
与.utilitarianSmall不同的是，此类型的枚举标识的模板不可以包括圆形图，只能显示CLKComplicationTemplateUtilitarianSmallFlat。

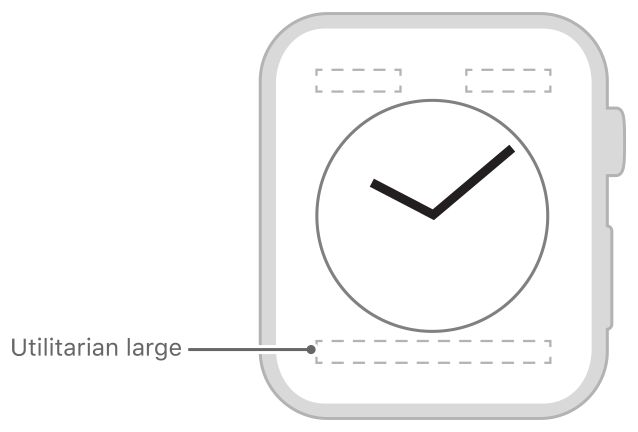

Utilitarian Large（实用-大）

一个大的矩形区域，横跨实用程序和米奇表盘的屏幕宽度。

case utilitarianLarge = 3

.utilitarianLarge支持的模板

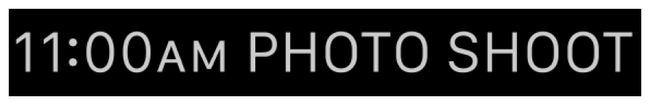

大型实用模板在表盘底部占据一个长矩形区域。该区域可以显示较长的文本字符串和较小的图像。

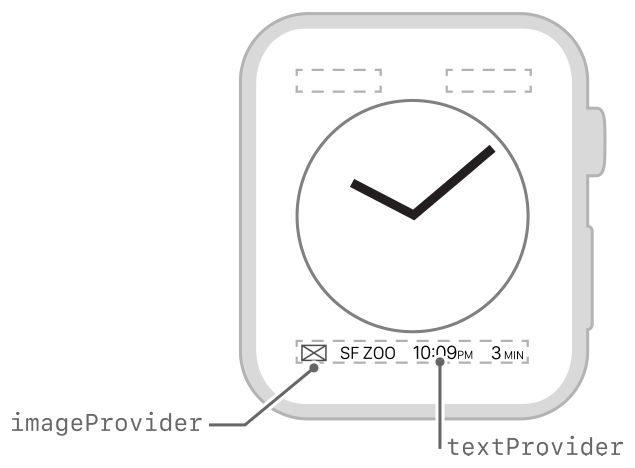

UtilitarianLargeFlat

class CLKComplicationTemplateUtilitarianLargeFlat
用于在单个长行中显示图像和字符串的模板。


此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最少18像素 最多42像素	18像素
40毫米	最少20像素 最多44像素	20像素
42毫米	最少20像素 最多44像素	20像素
44毫米	最少22像素 最多49像素	22像素

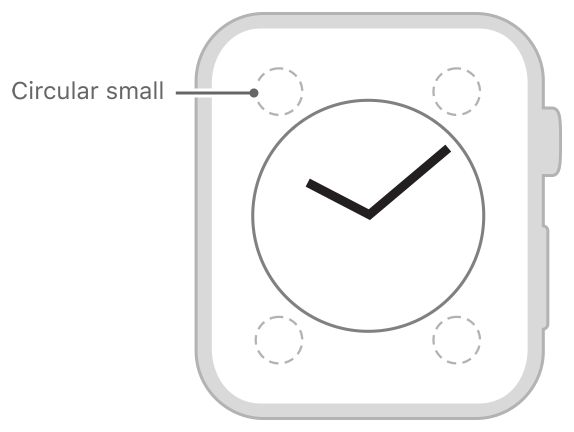

Circular Small（圆形-小）

ClockKit在Color表盘上显示的一个小圆形区域。

case circularSmall = 4

.circularSmall支持的模板

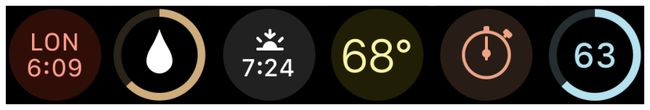

圆形小模板在Color表盘的角部显示一个小图像或一些字符的文本。

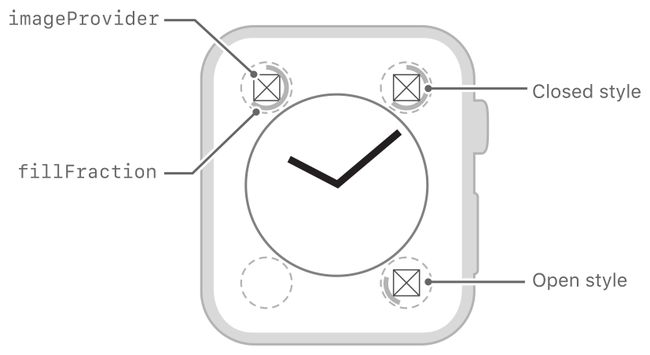

CircularSmallRingImage

class CLKComplicationTemplateCircularSmallRingImage
用于显示由可配置进度环包围的单个图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	40像素	40像素
40毫米	44像素	44像素
42毫米	44像素	44像素
44毫米	48像素	48像素

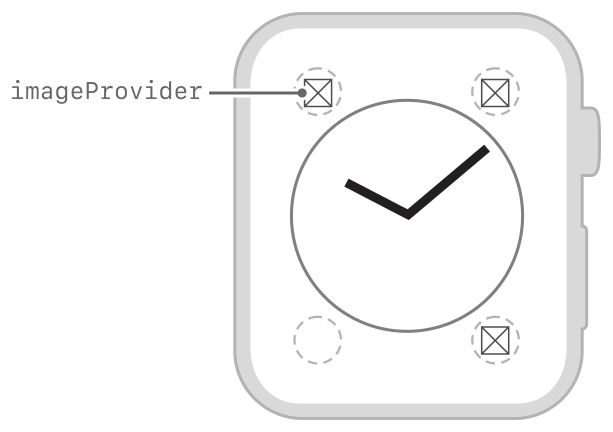

CircularSmallSimpleImage

class CLKComplicationTemplateCircularSmallSimpleImage
用于显示单个图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	32像素	32像素
40毫米	36像素	36像素
42毫米	36像素	36像素
44毫米	40像素	40像素

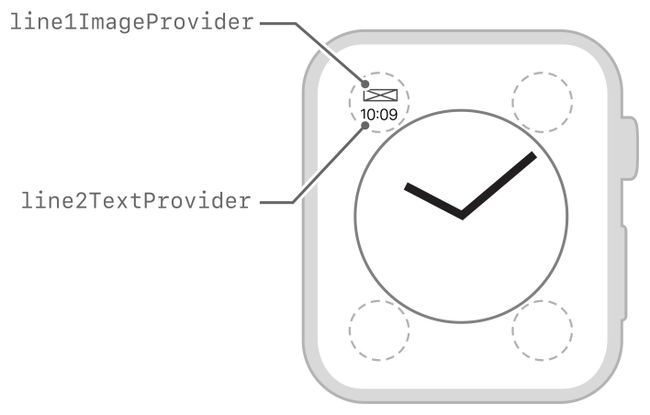

CircularSmallStackImage

class CLKComplicationTemplateCircularSmallStackImage
用于显示图像并在其下方带有一行文本的模板。 文字范本

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最多32像素	14像素
40毫米	最多34像素	16像素
42毫米	最多34像素	16像素
44毫米	最多38像素	18像素

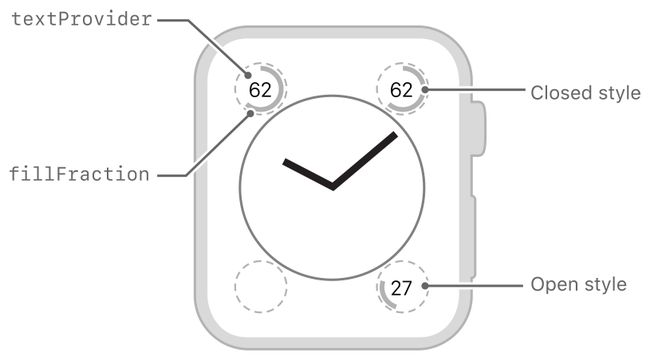

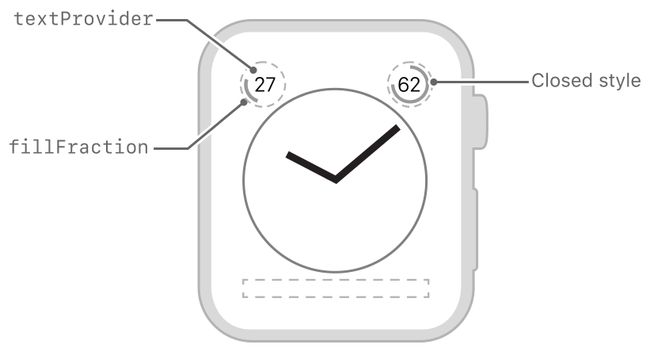

CircularSmallRingText

class CLKComplicationTemplateCircularSmallRingText
用于显示由可配置进度环环绕的短文本字符串的模板。

CircularSmallSimpleText

class CLKComplicationTemplateCircularSmallSimpleText
用于显示短文本字符串的模板。

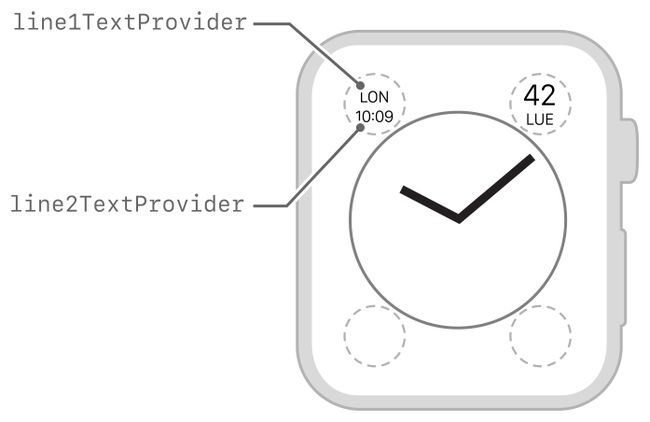

CircularSmallStackText

class CLKComplicationTemplateCircularSmallStackText
用于显示彼此堆叠的两个文本字符串的模板。

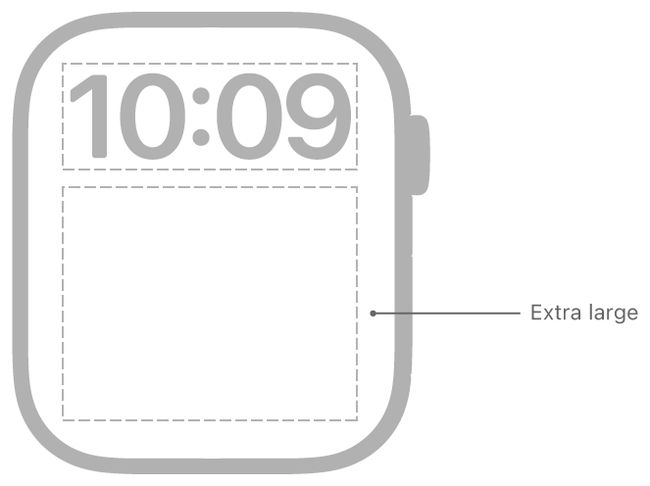

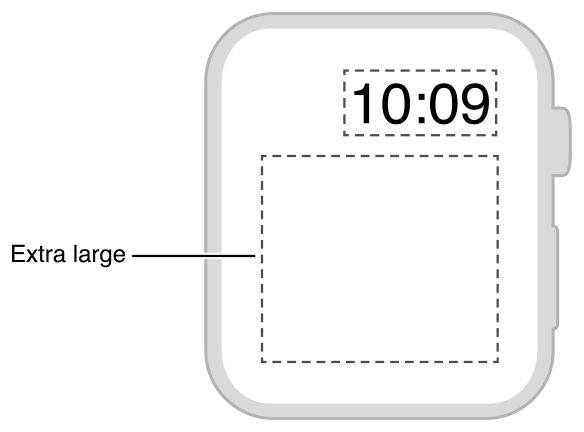

Extra Large（特大号）

ClockKit在X-Large表盘上显示的一个大正方形区域。

case extraLarge = 7

.extraLarge支持的模板

超大模板在X-Large表盘上显示文本和图像。

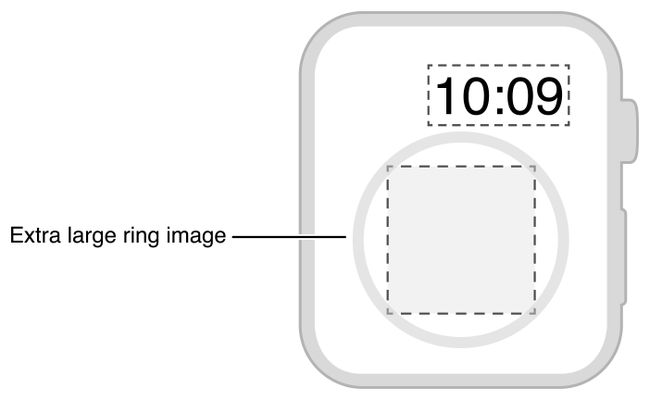

ExtraLargeRingImage

class CLKComplicationTemplateExtraLargeRingImage
用于显示由可配置进度环环绕的图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	126像素	126像素
40毫米	133像素	133像素
42毫米	133像素	133像素
44毫米	146像素	146像素

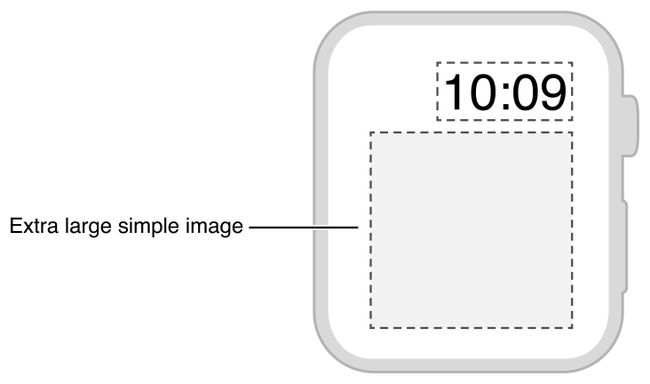

ExtraLargeSimpleImage

class CLKComplicationTemplateExtraLargeSimpleImage
用于显示图像的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	182像素	182像素
40毫米	203像素	203像素
42毫米	203像素	203像素
44毫米	224像素	224像素

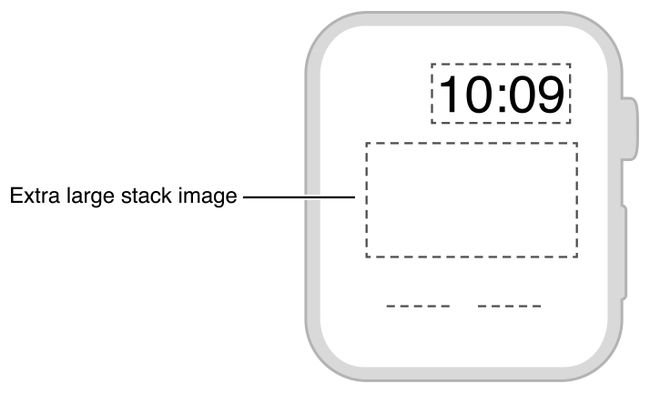

ExtraLargeStackImage

class CLKComplicationTemplateExtraLargeStackImage
用于显示单个图像并在其下方带有一小段文本的模板。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
38毫米	最多156像素	84像素
40毫米	最多174像素	90像素
42毫米	最多174像素	90像素
44毫米	最多192像素	102像素

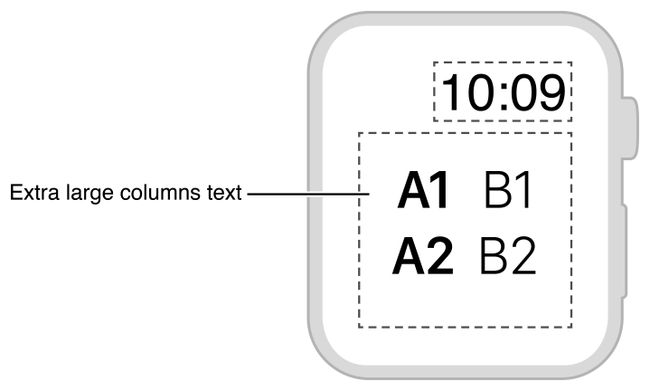

ExtraLargeColumnsText

class CLKComplicationTemplateExtraLargeColumnsText
用于显示两行两列文本的模板。

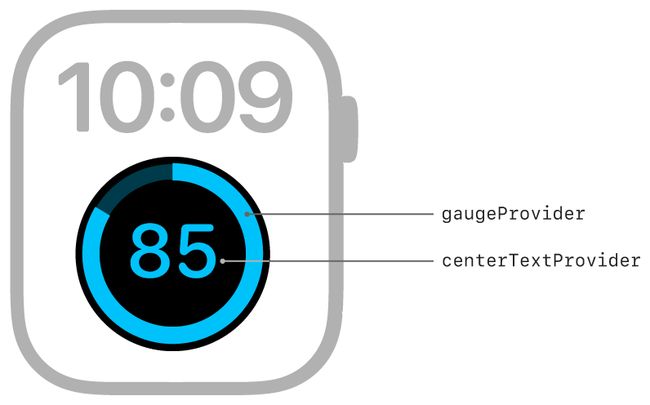

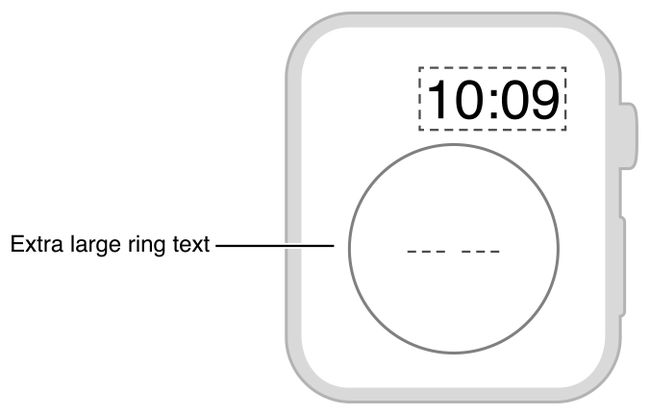

ExtraLargeRingText

class CLKComplicationTemplateExtraLargeRingText
用于显示由可配置进度环包围的文本的模板。

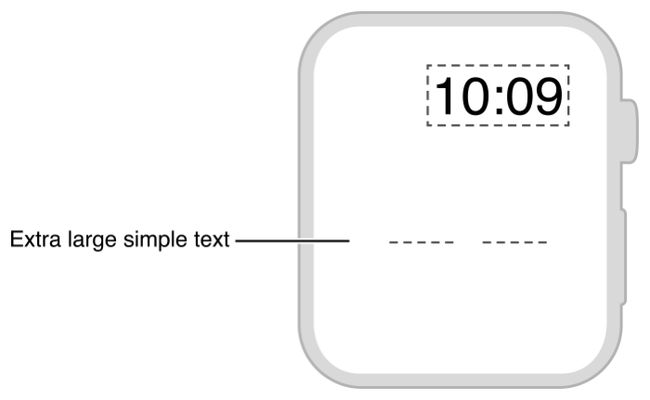

ExtraLargeSimpleText

class CLKComplicationTemplateExtraLargeSimpleText
用于显示少量文本的模板

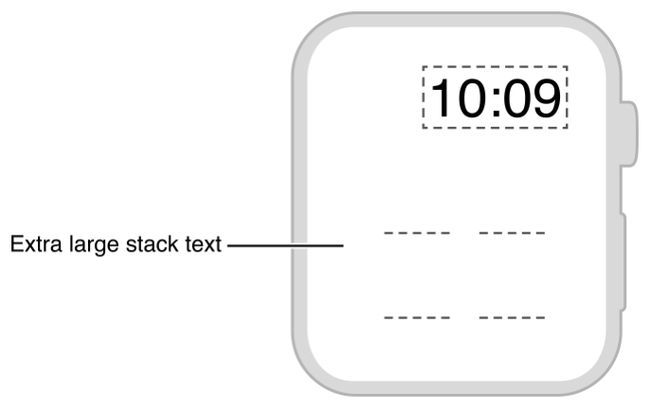

ExtraLargeStackText

class CLKComplicationTemplateExtraLargeStackText
用于显示两个字符串的模板，其中一个堆叠在另一个之上。

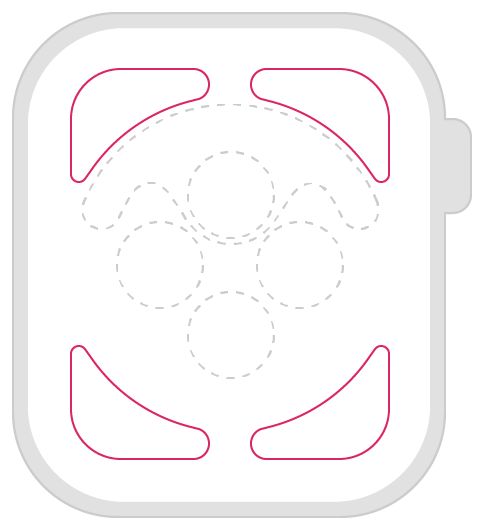

Graphic Corner（形象-角落）

弯曲的区域充满了Infograph表盘的各个角落。

@available(watchOS 5.0, *)
case graphicCorner = 8

.graphicCorner支持的模板

图形角模板在表盘的角上显示量规，图像和文本。

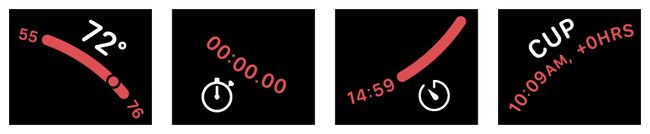

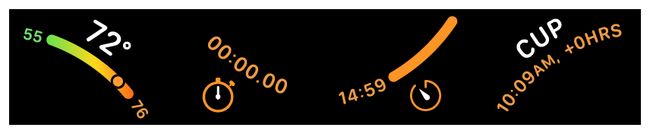

模板的着色版本如下所示：

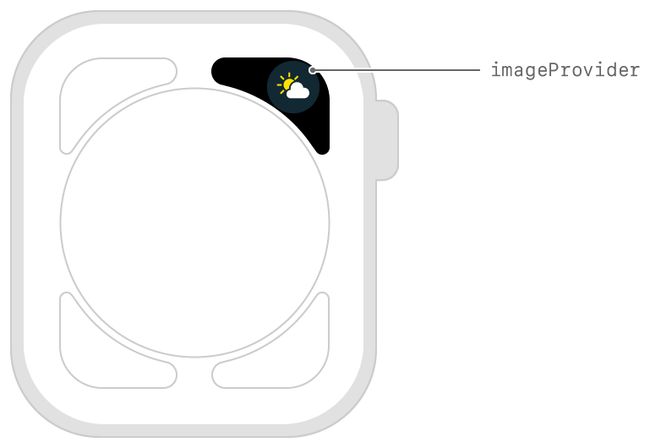

GraphicCornerCircularImage

class CLKComplicationTemplateGraphicCornerCircularImage
用于在钟面的一角显示图像的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	64像素	64像素
44毫米	72像素	72像素

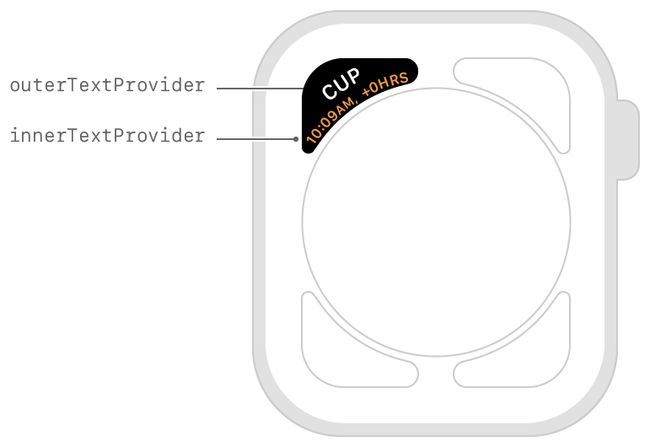

GraphicCornerStackText

class CLKComplicationTemplateGraphicCornerStackText
用于在钟面的一角显示堆叠文本的模板。

系统始终将外部文本显示为白色。内部文本可以是彩色的。

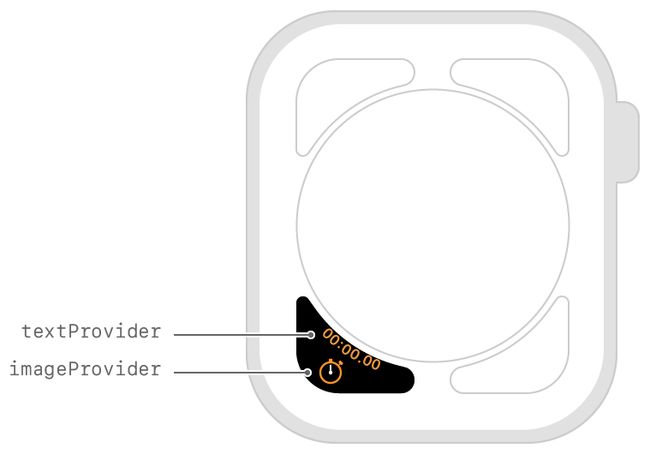

GraphicCornerTextImage

class CLKComplicationTemplateGraphicCornerTextImage
用于在钟面的一角显示图像和文本的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	40像素	40像素
44毫米	44像素	44像素

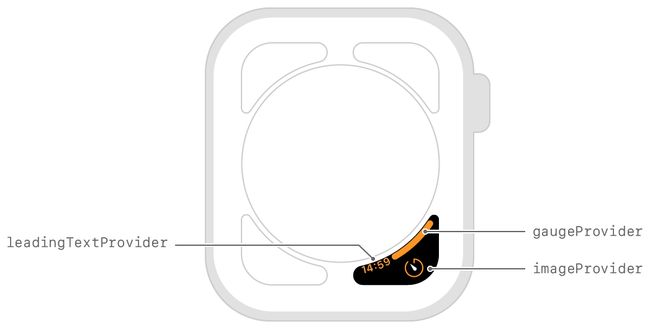

GraphicCornerGaugeImage

class CLKComplicationTemplateGraphicCornerGaugeImage
用于在钟面的一角显示图像和量规的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	40像素	40像素
44毫米	44像素	44像素

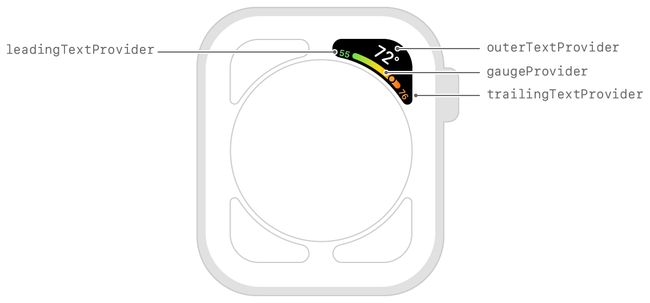

GraphicCornerGaugeText

class CLKComplicationTemplateGraphicCornerGaugeText
用于在表盘的角落显示文本和量规的模板。

系统始终将外部文本显示为白色。量规的文本可以是彩色的。

Graphic Bezel（形象-边框）

ClockKit沿着Infograph表盘的表圈显示带有可选弯曲文本的圆形区域。

case graphicBezel = 9

.graphicBezel支持的模板

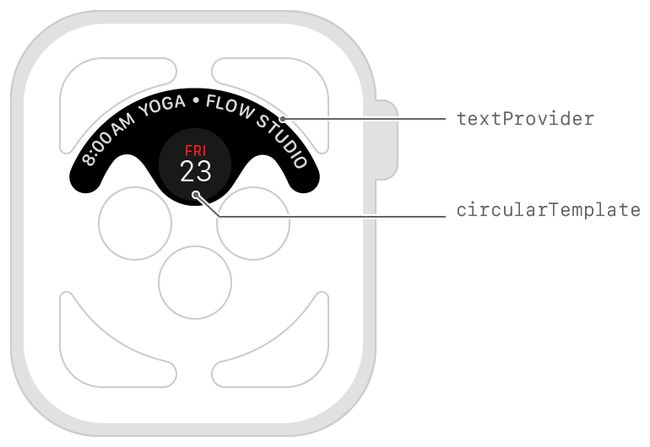

GraphicBezelCircularText

class CLKComplicationTemplateGraphicBezelCircularText
图形边框模板显示圆形模板，文字环绕表盘。

文本是可选的；此模板可以显示带有文本的圆形模板，也可以显示圆形模板本身。

Graphic Circular（形象-圆形）

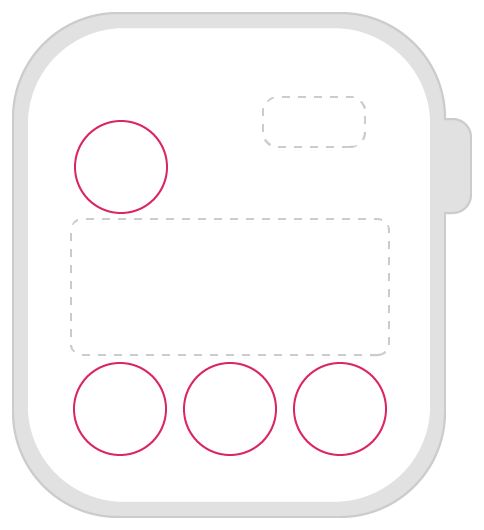

ClockKit在Infograph和Infograph Modular表盘上显示的圆形区域。

case graphicCircular = 10

.graphicCircular支持的模板

图形圆形模板显示应用程序数据的精简版本。

模板的着色版本如下所示：

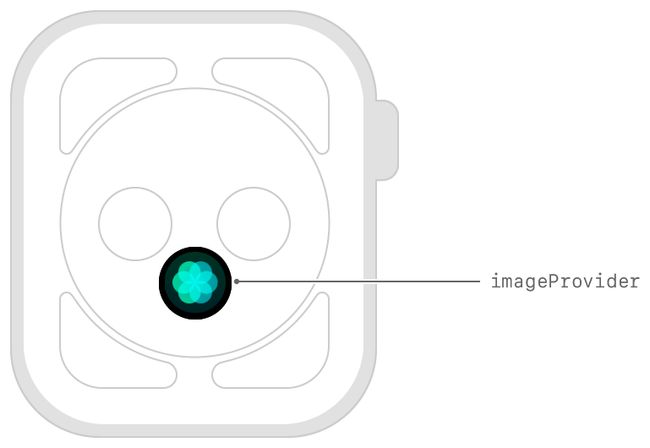

GraphicCircularImage

class CLKComplicationTemplateGraphicCircularImage
用于显示全彩圆形图像的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	84像素	84像素
44毫米	94像素	94像素

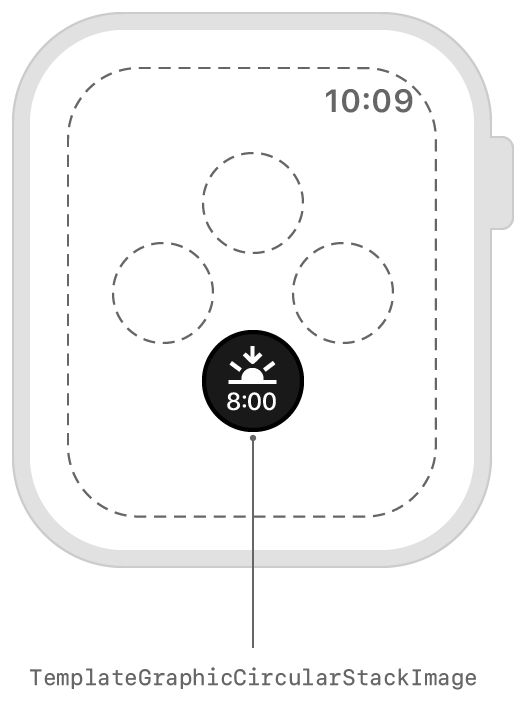

GraphicCircularStackImage

class CLKComplicationTemplateGraphicCircularStackImage
用于显示全彩圆形图像和文本的模板。

该模板支持全彩色图像。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	56像素	28像素
44毫米	62像素	32像素

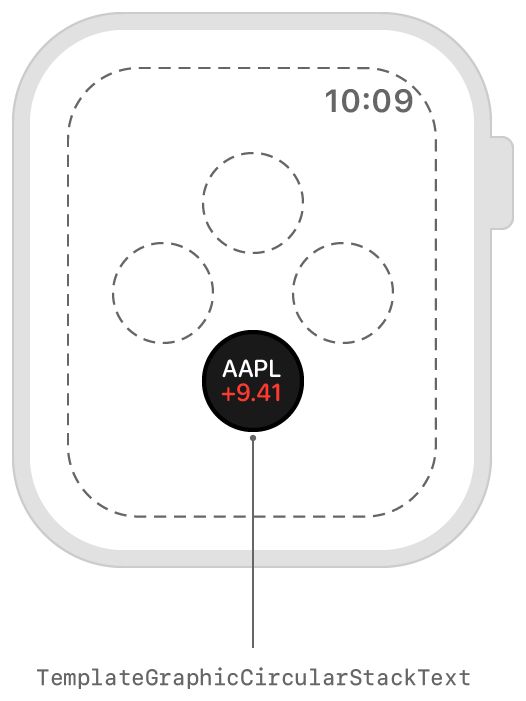

GraphicCircularStackText

class CLKComplicationTemplateGraphicCircularStackText
用于显示两行文本的模板。

CircularOpenGaugeImage

class CLKComplicationTemplateGraphicCircularOpenGaugeImage
用于显示全彩圆形图像，开口规和文本的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	22像素	22像素
44毫米	24像素	24像素

GraphicCircularOpenGaugeSimpleText

class CLKComplicationTemplateGraphicCircularOpenGaugeSimpleText
用于在开放式仪表中显示文本的模板，该仪表具有单个文本。

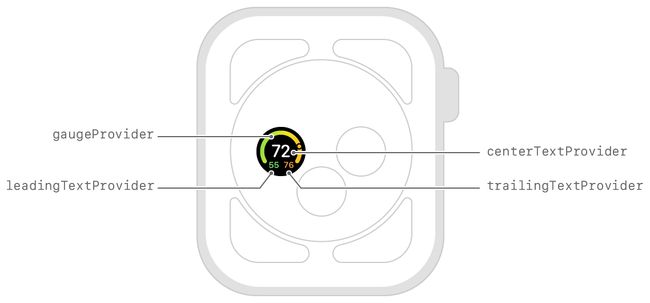

GraphicCircularOpenGaugeRangeText

class CLKComplicationTemplateGraphicCircularOpenGaugeRangeText
用于在开放式仪表中显示文本的模板，该仪表带有仪表盘的前导文本和尾随文本。

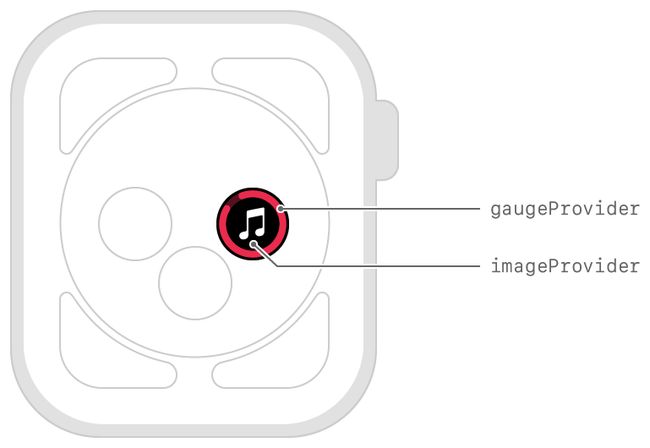

GraphicCircularClosedGaugeImage

class CLKComplicationTemplateGraphicCircularClosedGaugeImage
用于显示全彩圆形图像和闭合圆形量规的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	54像素	54像素
44毫米	62像素	62像素

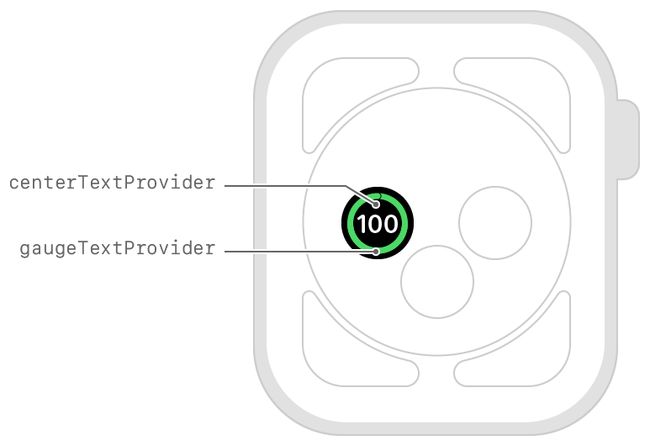

GraphicCircularClosedGaugeText

class CLKComplicationTemplateGraphicCircularClosedGaugeText
用于在封闭的圆形量规内显示文本的模板。

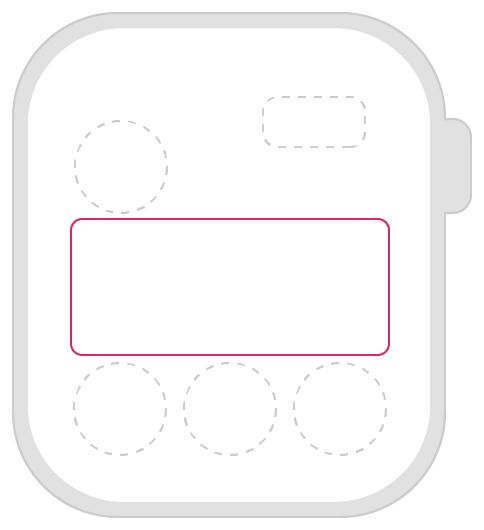

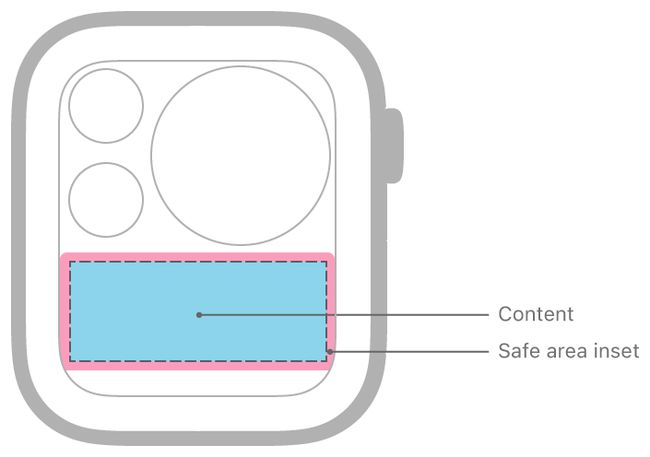

Graphic Rectangular（形象-矩形）

ClockKit在Infograph Modular表盘中心的中央显示一个大矩形区域。

@available(watchOS 5.0, *)
case graphicRectangular = 11

.graphicRectangular支持的模板

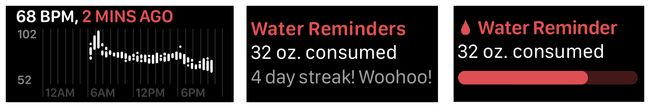

图形矩形模板为显示图像或多行文本提供了较大的空间。

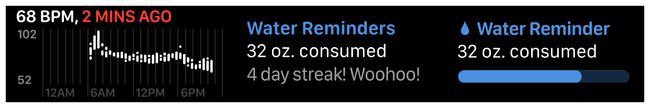

模板的着色版本如下所示：

GraphicRectangularStandardBody

class CLKComplicationTemplateGraphicRectangularStandardBody
用于显示包含文本的大矩形的模板。

该模板支持全彩色图像。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	24像素	24像素
44毫米	27像素	27像素

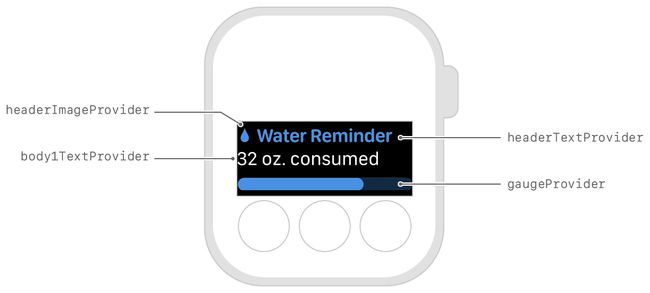

GraphicRectangularTextGauge

class CLKComplicationTemplateGraphicRectangularTextGauge
用于显示包含文本和量规的大矩形的模板。

该模板支持全彩色图像。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	24像素	24像素
44毫米	27像素	27像素

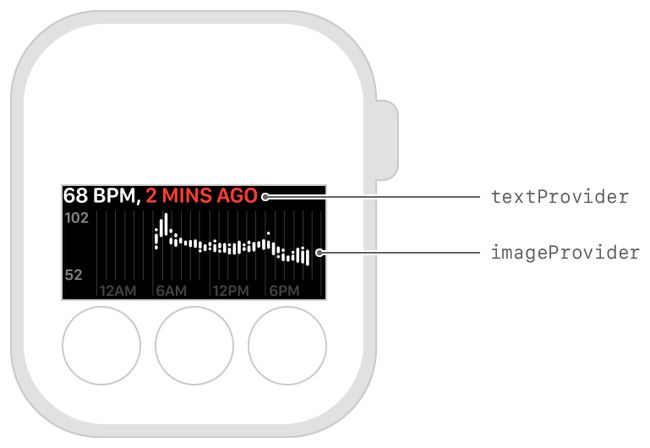

GraphicRectangularLargeImage

class CLKComplicationTemplateGraphicRectangularLargeImage
用于显示包含标题文本和图像的大矩形的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版为具有8像素角半径的圆角矩形。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	300像素	94像素
44毫米	342像素	108像素

GraphicRectangularFullImage

class CLKComplicationTemplateGraphicRectangularFullImage
用于显示填充复杂图像的全色图像的模板。

该模板支持全彩色图像。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	324像素	138像素
44毫米	368像素	156像素

Graphic Extra Large（形象-巨大）（类似较大版本 Graphic Circular）

ClockKit在X-Large表盘上显示的一个大正方形区域。

@available(watchOS 7.0, *)
case graphicExtraLarge = 12

仅适用于 40 mm 和 44 mm 的 Apple Watch，如果可用，且同时支持.extraLarge和.graphicExtraLarge，系统会优先选择.graphicExtraLarge。

.graphicExtraLarge支持的模板

这些模板是.graphicCircular对应模板的较大版本，效果一样，但模板较大：

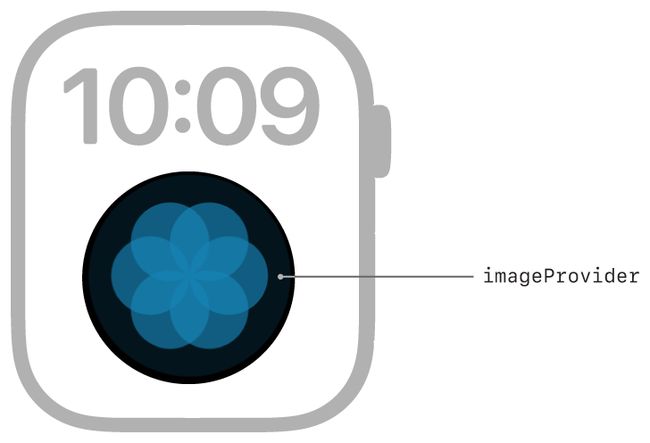

GraphicExtraLargeCircularImage

class CLKComplicationTemplateGraphicExtraLargeCircularImage
用于显示超大全彩圆形图像的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	240像素	240像素
44毫米	264像素	264像素

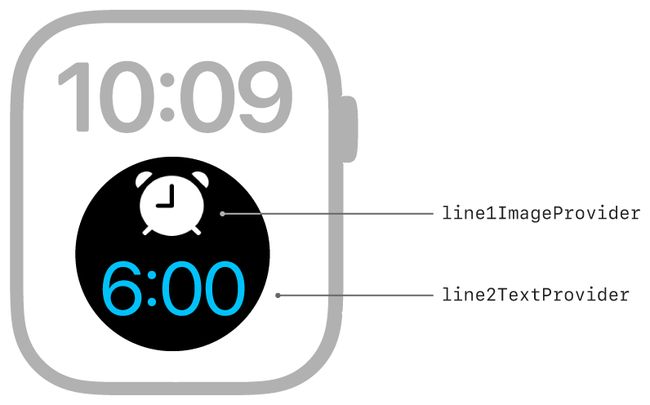

GraphicExtraLargeCircularStackImage

class CLKComplicationTemplateGraphicExtraLargeCircularStackImage
用于显示超大的全彩色圆形图像和文本的模板。

该模板支持全彩色图像。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	160像素	80像素
44毫米	174像素	80像素

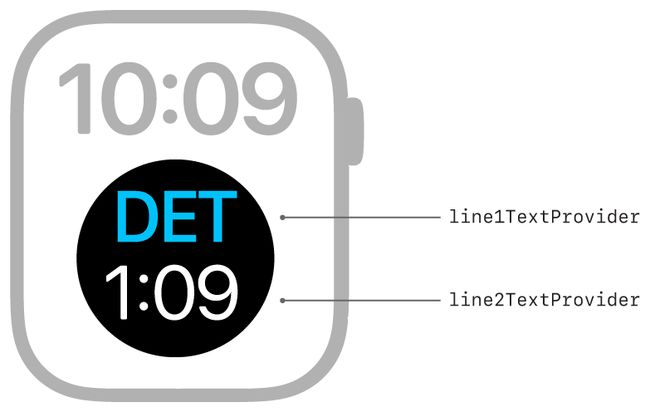

GraphicExtraLargeCircularStackText

class CLKComplicationTemplateGraphicExtraLargeCircularStackText
用于以超大圆形复杂度显示两行文本的模板。

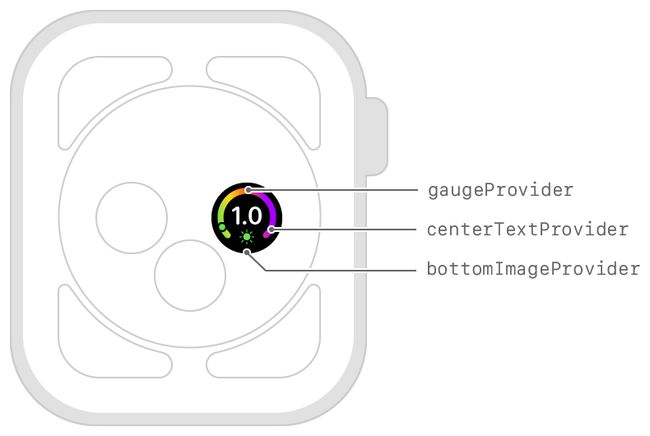

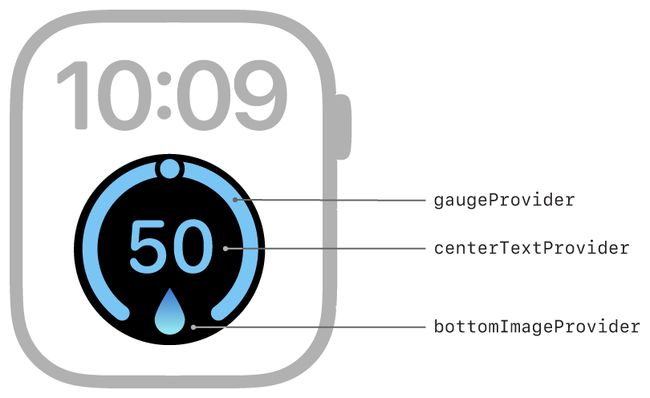

GraphicExtraLargeCircularOpenGaugeImage

class CLKComplicationTemplateGraphicExtraLargeCircularOpenGaugeImage
用于显示超大的全彩色圆形图像，开口规和文本的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	62像素	62像素
44毫米	66像素	66像素

GraphicExtraLargeCircularOpenGaugeSimpleText

class CLKComplicationTemplateGraphicExtraLargeCircularOpenGaugeSimpleText
用于在开放式量规中显示文本的模板，量规底部带有其他文本。

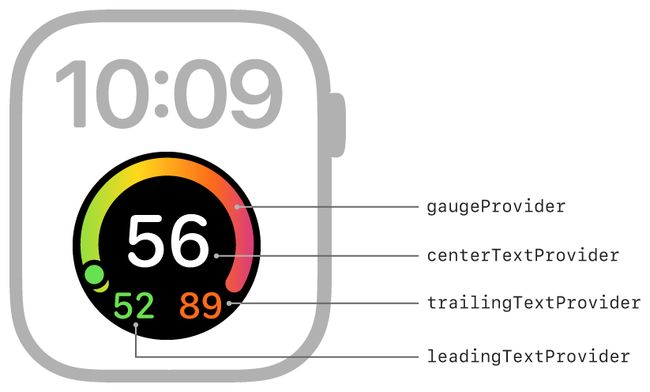

GraphicExtraLargeCircularOpenGaugeRangeText

class CLKComplicationTemplateGraphicExtraLargeCircularOpenGaugeRangeText
用于在开放式仪表内显示文本的模板，以及其他前导和尾随文本。

GraphicExtraLargeCircularClosedGaugeImage

class CLKComplicationTemplateGraphicExtraLargeCircularClosedGaugeImage
用于在封闭的圆形量规内显示超大全彩圆形图像的模板。

该模板支持全彩色图像。图像提供程序会自动将图像蒙版成一个圆圈。

此模板中使用的图像的尺寸：

苹果手表尺寸	宽度	高度
40毫米	154像素	154像素
44毫米	174像素	174像素

GraphicExtraLargeCircularClosedGaugeText

class CLKComplicationTemplateGraphicExtraLargeCircularClosedGaugeText
用于在超大型封闭式圆形量规内显示文本的模板。

参考资料

CLKComplication官方文档
