前言
Chrome comic，一本Chrome架构简要概述的漫画，Chrome架构于2008年同Chrome浏览器一起发布。
尽管Chrome发布了十多年了，【Chrome comic】漫画中介绍的核心原理仍然有助于理解Electron。(原文，中文）
漫画目录如下：
- 开源浏览器背后的故事
- 稳定性、严格和多任务架构
- 速度：Webkit和V8
- 搜索和用户体验
- 安全性、沙盒模式和没有危险的浏览
- Gears，标准和开放源代码
一、CPU，GPU内存和多进程架构
计算机的核心是 CPU 和 GPU
CPU
CPU是计算机的大脑，可以处理许多不同的任务，大多数CPU都是单芯片。一个内核相当于同一个芯片中的另一个CPU。
GPU
GPU最初为图形处理开发，擅长处理简单的任务，同时跨多个CPU。
通常，应用程序使用操作系统提供的机制在 CPU 和 GPU上运行。
进程和线程
进程可以被描述为一个应用程序的执行程序，线程是存在于进程内部并执行其进程程序的任何部分的线程。
程序在启动的时候会创建一个进程，程序也可能会创建线程来帮助它工作。操作系统为进程提供了一块“内存块”以供使用，并且所有应用程序状态都保存在该私有内存空间中。当关闭应用程序时，该进程也会消失，操作系统会释放内存。
一个进程可以要求操作系统启动另一个进程来运行不同的任务，这时候会为新进程分配内存的不同部分。如果两个进程需要聊天，它们就需要 IPC。如果工作进程无响应，它可以重新启动而无需停止运行应用程序不同部分的其他进程。
浏览器架构
对于浏览器，可以使一个进程有许多不同的线程，也可以是许多不同的进程有多个线程通过 IPC 通信的。
而对于Chrome浏览器，最新架构如下图：
| 进程 | 作用 |
|---|---|
| Browser | 浏览器进程，控制应用程序的“chrome”部分，包括地址栏、书签、后退和前进按钮。 还处理 Web 浏览器的不可见的特权部分，例如网络请求和文件访问。 |
| Renderer | 渲染器进程，控制显示网站的选项卡内的任何内容。 |
| Plugin | 插件进程，控制网站使用的任何插件，例如 flash。 |
| GPU | 图形处理进程，独立于其他进程处理 GPU 任务。它被分成不同的进程，因为 GPU 处理来自多个应用程序的请求并将它们绘制在同一个表面上。 |
下图为不同进程指向浏览器UI的不同部分：
当然也还有更多的进程，比如扩展进程和实用程序进程等等。
Chrome中多进程的优势
假设，打开了三个选项卡，每个选项卡都由一个独立的渲染器进程运行。如果一个选项卡变得无响应，那可以关闭无响应的选项卡并继续操作，同时保持其他选项卡的活动。如果所有选项卡都在一个进程上运行，当一个选项卡变得无响应时，所有选项卡都无响应。
将浏览器的工作分成多个进程的另一个好处是安全性和沙箱。由于操作系统提供了一种方法来限制进程的权限，浏览器可以从某些功能通过沙箱来执行某些进程。例如，Chrome 浏览器限制对处理任意用户输入的进程（如渲染器进程）的任意文件访问。
因为进程有自己的私有内存空间，所以它们通常包含公共基础设施的副本（比如 V8，它是 Chrome 的 JavaScript 引擎）。这意味着更多的内存使用量，因为如果它们是同一进程内的线程，则无法像它们那样共享它们。为了节省内存，Chrome 限制了它可以启动的进程数。该限制取决于设备的内存和 CPU 能力，但当 Chrome 达到限制时，它会开始在一个进程中运行来自同一站点的多个选项卡。
节省更多的内存 - Chrome 中的服务化
Chrome 正在经历架构更改，以将浏览器程序的每个部分作为一项服务运行，从而可以轻松地拆分为不同的进程或聚合为一个进程。
当 Chrome 在强大的硬件上运行时，它可能会将每个服务拆分为不同的进程以提供更高的稳定性，但如果它在资源受限的设备上，Chrome 会将服务合并到一个进程中以节省内存占用。在此更改之前，已在 Android 等平台上使用了类似的方法来合并进程以减少内存使用量。
站点隔离
站点隔离为每个跨站点 iframe 运行单独的渲染器进程，并在不同站点之间共享内存空间。同源策略是网络的核心安全模型，它确保一个站点在未经同意的情况下无法访问其他站点的数据。对于攻击者来说，绕过同源策略是安全攻击的主要目标，对于浏览器而言，需要使用进程来分隔站点。自 Chrome 67 以来，桌面上默认启用站点隔离，选项卡中的每个跨站点 iframe 都有一个单独的渲染器进程， 当然，也从根本上改变了 iframe 相互通信的方式。
二、导航跳转
在浏览器中写了一个URL，然后浏览器从 Internet 获取数据并显示一个页面，对于请求站点和浏览器渲染前都做了什么？
前面我们知道，选项卡之外的所有内容都由浏览器进程处理，也就是 Browser Process。浏览器里的进程里有一些线程，比如绘制 Button 和 Input 的 UI 线程、处理网络堆栈以从 Internet 接收数据的网络线程、控制对文件访问的存储线程等等。在地址栏中输入 URL 时，输入由浏览器进程的 UI 线程处理。
开始
第一步：处理输入
当地址栏中输入内容时，UI 线程首先询问的是“这是搜索查询还是 URL？”。在 Chrome 中，地址栏也是一个搜索输入字段，因此 UI 线程需要解析并决定是将它发送到搜索引擎，还是发送到请求的站点。
第二步：开始寻找
按下回车键时，UI 线程会发起网络请求以获取站点内容。Loading spinner 显示在选项卡的一角，网络线程通过适当的协议，如 DNS 查找和为请求建立 TLS 连接。
此时，网络线程可能会收到服务器重定向标头，如 HTTP 301。在这种情况下，网络线程会与服务器请求重定向的 UI 线程通信。然后，将发起另一个 URL 请求。
第三步： 读取响应
一旦响应的开始进入，也就是请求的 Payload，网络线程会在必要时查看流的前几个字节。响应的 Content-Type 标头应该说明它是什么类型的数据，但由于它可能丢失或错误， 因此在这里完成
MIME 类型校验。
如果响应是一个 HTML 文件，那么下一步是将数据传递给 GPU 进程，但如果它是一个 zip 文件或其他一些文件，那么它就是一个下载请求，接着他们需要将数据传递给下载管理器。
也正是在这个地方进行安全浏览检查，如果域和相应数据跟恶意网站匹配，网络线程就会发出警报并显示警告页面，而 CORS检查 也发生在这个过程，为了确保敏感跨站点数据不扔给渲染器。
第四步： 查找渲染器进程
一旦完成所有检查并且网络线程确信浏览器应该导航到请求的站点，网络线程就会告诉 UI 线程数据已准备就绪。UI线程然后找到一个渲染器进程来进行网页的渲染。
由于网络请求可能需要数百毫秒才能获得响应，因此应用了优化以加快此过程。当 UI 线程在第 2 步向网络线程发送 URL 请求时，它已经知道他们要导航到哪个站点。UI 线程尝试与网络请求并行地主动查找或启动渲染器进程。这样，如果一切按预期进行，当网络线程接收到数据时，渲染器进程已经处于待机状态。如果导航重定向跨站点，则可能不会使用此备用进程，在这种情况下，可能需要不同的进程。
第五步：提交
现在数据和渲染器进程已经准备就绪，一个 IPC 从浏览器进程发送到渲染器进程以提交导航。它还传递数据流，因此渲染器进程可以继续接收 HTML 数据。一旦浏览器进程听到在渲染器进程中发生提交的确认，导航就完成了，文档渲染阶段开始。
此时，地址栏已更新，安全指示器和站点设置 UI 反映了新页面的站点信息。选项卡的会话历史将更新，因此后退/前进按钮将逐步浏览刚刚导航到的站点。为了在关闭选项卡或窗口时促进选项卡/会话恢复，会话历史记录存储在磁盘上。
其他步骤
提交后，渲染器进程会继续加载资源并渲染页面。渲染器进程“完成”渲染后，它会将 IPC 发送回浏览器进程（这是在
onload页面中的所有帧上触发所有事件并完成执行之后）。此时，UI 线程停止选项卡上的 加载小loading。在此之后客户端 JavaScript 仍然可以加载额外的资源并呈现新的视图。
导航到其他站点
如果用户再次将不同的 URL 放入地址栏会发生什么？浏览器进程通过相同的步骤导航到不同的站点。但在此之前，它需要检查当前呈现的站点是否有 beforeunload 事件。
beforeunload 可以创建一个 “离开此站点?” 的事件， 当离开或关闭选项卡时发出警报。选项卡内的所有内容（包括 JavaScript 代码）都由渲染器进程处理，因此当新的导航请求传入时，浏览器进程必须检查当前的渲染器进程。
注意：不要添加无条件beforeunload处理程序。它会产生更多的延迟，因为需要在导航开始之前执行处理程序。仅在需要时才应添加此事件处理程序，例如，如果需要警告用户他们可能会丢失在页面上输入的数据。
当新导航到达与当前呈现的站点不同的站点时，将调用一个单独的呈现进程来处理新的导航，同时保留当前的呈现进程以处理诸如 unload。有关页面生命周期状态，可以看 这里。
下图为从浏览器进程到新渲染器进程的 2 个 IPC，告诉渲染页面并告诉旧渲染器进程卸载：
Service Worker
首先，Service Worker 允许开发者更好地控制本地缓存的内容以及何时从网络获取新数据。如果 service worker 设置为从缓存加载页面，则无需从网络请求数据。
注意：Service Worker 是在渲染器进程中运行的 JavaScript 代码。
但是当导航请求进来时，浏览器进程又如何知道哪个站点有Service Worker？
注册Service Worker后，Service Worker的作用域将会保留。当导航发生时，网络线程会根据注册的 Service Worker 范围检查域，如果 Service Worker 已为该 URL 注册，则 UI 线程会查找渲染器进程以执行 Service Worker 代码。Service Worker 可能会从缓存中加载数据，从而无需从网络请求数据，或者它可能会从网络请求新资源。
下图为浏览器进程中的 UI 线程启动渲染器进程来处理服务工作者；渲染器进程中的工作线程然后从网络请求数据：
导航预加载
如果 Service Worker 最终决定从网络请求数据，浏览器进程和渲染器进程之间的这种往返可能会导致延迟。Navigation Preloads 是一种通过在 Service Worker 启动的同时加载资源来加速此过程的机制。它用标头标记这些请求，允许服务器决定为这些请求发送不同的内容；例如，只是更新数据而不是完整文档。
三、渲染
导航过后，浏览器会调用渲染器(UI)进程工作。
渲染器进程处理Web
渲染器进程负责选项卡内发生的所有事情。在渲染器进程中，主线程处理发送给用户的大部分代码。如果使用 Web Worker 或 Service Worker，有部分 JavaScript 由工作线程处理。合成器和光栅线程也在渲染器进程内运行，以高效、流畅地渲染页面。
渲染器进程的核心工作是将 HTML、CSS 和 JavaScript 转换为用户可以与之交互的网页。
解析
构建DOM
当渲染过程接收提交消息用于导航和开始接收HTML数据，主线程开始解析HTML，使之成为一个 DOM。
DOM 是浏览器对页面的内部表示，也是开发人员可以通过 JavaScript 与之交互的数据结构和 API。将HTML文档解析为DOM是由HTML标准定义的，所以有时候写错标签，也会被自动纠正，具体可以查看 解析器中的错误处理。
子资源加载
对于图像、CSS 和 JavaScript 等外部资源，需要从网络或缓存加载。主线程可以在解析构建DOM的过程中找到它们后一一请求，但为了加快速度，“预加载扫描器(preload scanner)” 是并发运行的。如果HTML 文档中有类似，预加载扫描器会查看 HTML 解析器生成的 token，并将请求发送到浏览器进程中的网络线程。

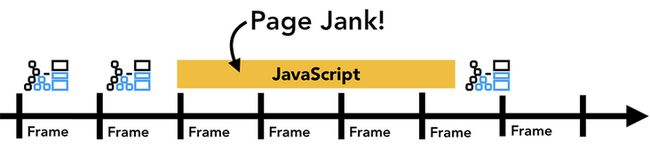

JavaScript 可以阻止解析
当 HTML 解析器找到一个
