Pytorch 转置卷积nn.ConvTranspose2d 参数设置总结

本文总结Pytorch中用转置卷积还原卷积过程的参数设置。

直接上栗子，卷积过程：
5×5输入特征图，步长$s=2$，卷积核$k=3$，填充$p=1$。

输出特征图为$\frac{5-k+2p}{s}+1=3$。

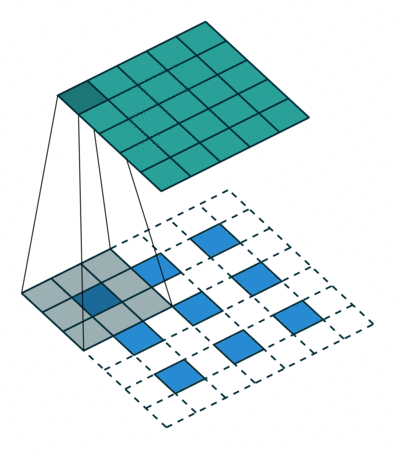

转置卷积过程如上图：

1. 3×3特征图内部填充：相邻2行/列间插入$s-1$行/列0值
2. 3×3特征图外部填充：$padding=k-p-1$。
3. 卷积核同$k$，步长始终为1。

注：图像转置卷积的方法并不止一种，上述解释只适用于大部分常见情况。

看一下Pytorch中转置卷积nn.ConvTranspose2d（）的主要参数：

in_channels: int,
out_channels: int,
kernel_size: _size_2_t,
stride: _size_2_t = 1,
padding: _size_2_t = 0,
output_padding: _size_2_t = 0,

注意：参数kernel_size，padding，stride指的都不是转置卷积中的，而是卷积过程的，转置卷积中的填充不需要自己算，Pytorch帮我们解决了……也就是说这3个参数，卷积的时候填啥，转置卷积就填啥，开心~

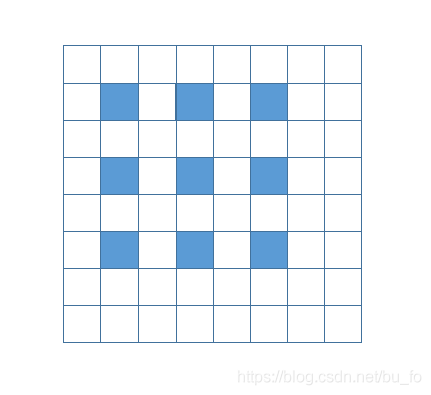

最后解释一下参数output_padding。在栗子中，如果将输入特征图尺寸改为6×6，根据公式，输出依然为3×3，不够步长的最后1行/列会被舍弃。这样的话，转置卷积依然得到5×5就没有达到还原的目的，也无法一一对应。
因此，参数output_padding=1的含义就是在扩张3×3特征图时，再加上1行1列的填充。
$总之$，卷积计算公式中出现向下取整的情况，就需要设定output_padding=卷积时舍弃的行/列数。

牛刀小试：
4×4输入特征图，步长$s=1$，卷积核$k=3$，填充$p=0$。
输出特征图为$\frac{4-k+2p}{s}+1=2$。

那么转置卷积时，2×2特征图内部填充为$s-1=0$，外部填充为$k-p-1=2$，卷积时没有向下取整，参数output_padding=0。
