allegro中怎样制作和添加logo

allegro怎样制作和添加logo?

  • 1、 先制作好bmp格式的文件
  • 2、 Allegro中新建一个format symbol文件
  • 3、 Logo的调用

软件环境:cadence 16.6
前言:在制作pcb的时候有时会想放置自己的logo来标记自己的产品,下面来介绍一下在allegro中制作logo的方法

1、 先制作好bmp格式的文件

  allegro中制作logo是需要“.bmp”格式的文件。这里的话我们用电脑自带的“画图”来做一下演示。如下图所示,先在“画图”中制作出logo,然后再另存为.bmp格式的文件。(当然用其他方法制作bmp文件也行)

allegro中怎样制作和添加logo_第1张图片
图 1-1 用“画图”制作logo图案

allegro中怎样制作和添加logo_第2张图片
图 1-2 另存为bmp格式

allegro中怎样制作和添加logo_第3张图片
图 1-3 另存为bmp格式

2、 Allegro中新建一个format symbol文件

  Allegro中的logo可以放在mechanical symbol中也可以放在format symbol中,一般是建议做成在format symbol中,因为这个是专门用来放图框的。
  点击File——New,然后选择文件为format symbol、设置文件路径等。

allegro中怎样制作和添加logo_第4张图片
图 2-1 新建format symbol工程

allegro中怎样制作和添加logo_第5张图片
图 2-2新建format symbol工程

  新建完文件后,我们需要将之前做好的bmp格式的logo文件导入。点击file——import——logo,然后在你保存的位置找到这个文件就行,这里需要注意要勾选保持原有图形尺寸的选项,这样才能确定你制作的尺寸。

allegro中怎样制作和添加logo_第6张图片
图 2-3 导入做好的bmp文件

allegro中怎样制作和添加logo_第7张图片
图 2-4 设置导入在哪个类中

  这里勾选是保持原图像的大小,在pcb中的尺寸中体现出来的话,需要考虑图片的大小

allegro中怎样制作和添加logo_第8张图片
图 2-5 导入后的样子

allegro中怎样制作和添加logo_第9张图片
图 2-6 组合成一个shape

allegro中怎样制作和添加logo_第10张图片
图 2-7 find和option设置

  bmp文件导入后,logo还是线围成的图案,我们需要将其转换成一个shape,点击shape——compose shape,然后再find中选择line,再option中选择board geometry,silkscreen_top。然后再框选这个logo图形,最后再右键——done,最终保存后会形成一个dra和osm文件,将这两个文件放入你的allegro的库路径下就能调用。

allegro中怎样制作和添加logo_第11张图片
图 2-8 框选

allegro中怎样制作和添加logo_第12张图片
图 2-9 右键—done

allegro中怎样制作和添加logo_第13张图片
图 2 10 生成的文件

3、 Logo的调用

  我们在一个brd(pcb)文件中能够直接调用我们做的logo文件。点击place——manually——在advanced setting中勾选library(包含你自己的库路径)——在placement list中选择format symbols就能找到之前做的logo文件——点击OK放置就行。

allegro中怎样制作和添加logo_第14张图片
图 3-1 place——manually

allegro中怎样制作和添加logo_第15张图片
图 3-2 勾选library

allegro中怎样制作和添加logo_第16张图片
图 3 - 选择format symbol

allegro中怎样制作和添加logo_第17张图片

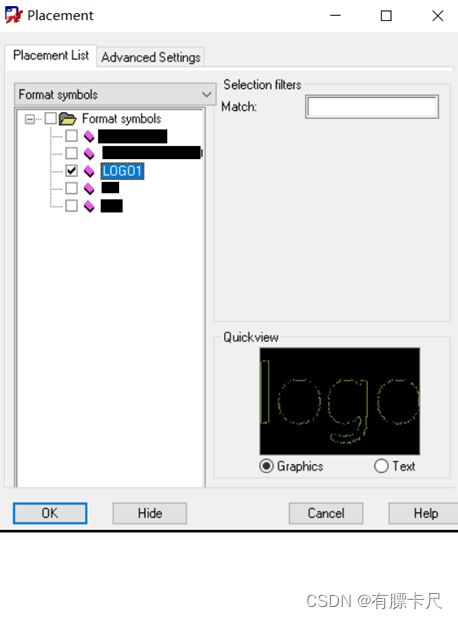

图 3-4 找到制作好的logo

allegro中怎样制作和添加logo_第18张图片
图 3-5 载入logo
