Ubuntu搭建树莓派pico RP2040开发环境

本文目录

  • 以前的文章
  • 前言
  • 所用系统
  • 第一章 下载安装开发环境
  • 第二章 构建并运行一个简单的应用


以前的文章

树莓派pico与RP2040学习(第一篇)

前言

本文旨在简述如何基于Ubuntu系统搭建树莓派pico开发环境。

所用系统

Ubuntu搭建树莓派pico RP2040开发环境_第1张图片

第一章 下载安装开发环境

为了简化步骤,官方提供了脚本文件,打开命令行窗口,输入以下命令:

wget https://raw.githubusercontent.com/raspberrypi/pico-setup/master/pico_setup.sh

如果提示没有wget,请输入以下命令:

sudo apt install wget

如果一切顺利,您可以在文件夹中看到一个名为pico_setup.sh文件。下面需要赋予该文件以执行权限。

chmod +x pico_setup.sh

在执行该文件前,我建议您先对该文件进行一些修改。

先进入root,以便编辑该文件;

sudo su
gedit pico_setup.sh

打开文件后您将看到许多命令,等会儿执行该文件时将自动执行这些命令。先看到最后几行,建议您注释掉149行154行,以及163行164行。因为我在安装过程发现,这几行代码会报错,出现报错后面的命令就不会执行了。注释掉的这几行命令,前面的是下载vs code以及一些插件,后面的是对树莓派的设置,我们使用CLion开发,注释掉并不会影响的。

请使用#进行注释,效果如下图所示。

Ubuntu搭建树莓派pico RP2040开发环境_第2张图片

现在我们可以开始运行该文件了。

./pico_setup.sh

运行结束后将看到一个名为pico的文件夹,打开后如图所示。

Ubuntu搭建树莓派pico RP2040开发环境_第3张图片

如果您仔细对比,会发现您下载的pico文件夹与我的有些不同,缺少了pico-project-generator文件夹;我们现在来下载这个文件夹。

cd pico
git clone https://github.com/raspberrypi/pico-project-generator.git
echo "export PICO_SDK_PATH=这里填pico-sdk文件夹的路径" >> .bashrc

pico-sdk文件夹在刚刚下载的pico文件夹里,路径实例:

echo "export PICO_SDK_PATH=/home/cunjiang/Raspberry/pico/pico-sdk" >> .bashrc

现在,我们只需要下载CLion,开发环境就基本搭建好啦。

点击以下链接前往下载CLion

下载链接

Ubuntu搭建树莓派pico RP2040开发环境_第4张图片

建议使用Toolbox App进行下载。

Ubuntu搭建树莓派pico RP2040开发环境_第5张图片

第二章 构建并运行一个简单的应用

进入第一章中下载的pico-project-generator文件夹,在该文件夹中打开命令行窗口,输入:

./pico_project.py --gui

Ubuntu搭建树莓派pico RP2040开发环境_第6张图片

第一行,Project Name是项目名称,Location是项目的存储路径;再往下,可以勾选自己所需的库以及其他设置。这里我不勾选,保持默认。

Ubuntu搭建树莓派pico RP2040开发环境_第7张图片

点击OK开始构建,出现以下提示即表示完成。

Ubuntu搭建树莓派pico RP2040开发环境_第8张图片

查看刚刚构建的文件夹,我们发现图标右下角有个锁。

Ubuntu搭建树莓派pico RP2040开发环境_第9张图片

进入管理员权限并修改权限:

sudo su
chmod -R 777 myTest/

此时打开CLion,打开项目文件夹:

Ubuntu搭建树莓派pico RP2040开发环境_第10张图片

点击右上角的锤子,可以尝试构建,如上图所示。

现在,我们来生成一个可以下载到芯片上的二进制文件。在CLion左下角的图标中找到终端,进入管理员权限,进入build文件夹并进行`make’.

sudo su
cd build/
make -j12

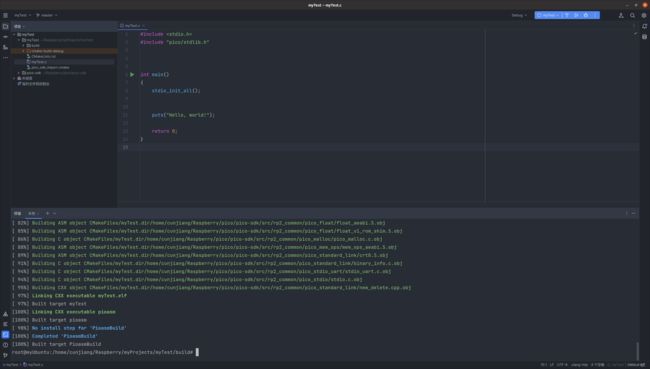

make -j12中,make是要生成二进制文件,后面的j12是多个编译器同时工作,不加-j12其实也不影响,可以自己根据实际情况更改,可以更改为-j10``-j8等。编译完如下图所示。

Ubuntu搭建树莓派pico RP2040开发环境_第11张图片

现在我们可以在文件夹中看到二进制文件。

Ubuntu搭建树莓派pico RP2040开发环境_第12张图片

我们可以在第一章中下载的pico文件夹中找到一个示例,并将该示例复制过来:

/**
 * Copyright (c) 2020 Raspberry Pi (Trading) Ltd.
 *
 * SPDX-License-Identifier: BSD-3-Clause
 */

#include "pico/stdlib.h"

int main() {
#ifndef PICO_DEFAULT_LED_PIN
#warning blink example requires a board with a regular LED
#else
    const uint LED_PIN = PICO_DEFAULT_LED_PIN;
    gpio_init(LED_PIN);
    gpio_set_dir(LED_PIN, GPIO_OUT);
    while (true) {
        gpio_put(LED_PIN, 1);
        sleep_ms(250);
        gpio_put(LED_PIN, 0);
        sleep_ms(250);
    }
#endif
}

按照上面的方法进行编译。

现在进行最后一步,将二进制文件下载到芯片。

拿出树莓派pico,按住板子上的按键,用USB线与电脑连接,会看到有一个新的文件夹。

Ubuntu搭建树莓派pico RP2040开发环境_第13张图片

将刚刚生成的二进制文件拖进这个文件夹,这个文件夹会自动消失,此时将看到板子上的LED灯闪烁。
