炎炎夏日需要一个清凉的地 - 自制水冷系统（七 从原理图到电路板）

这是个非常间距的任务，又是一次全新的挑战。让我去电脑市场组装太电脑太容易了，买个主板，买个CPU，买个显卡....
但是要自己做电路板~~，俺汗流浃背了~~

经过了三四次的折腾，终于把样子给搞出来了。家里打印了一堆的废电路图，还好家里的激光打印机比较给力。
有人问，打印这么多干嘛？

还是老问题电子元器件规格不熟悉，系统库中找不到元器件的封装。1：1打印出来后挨个用元件比对。

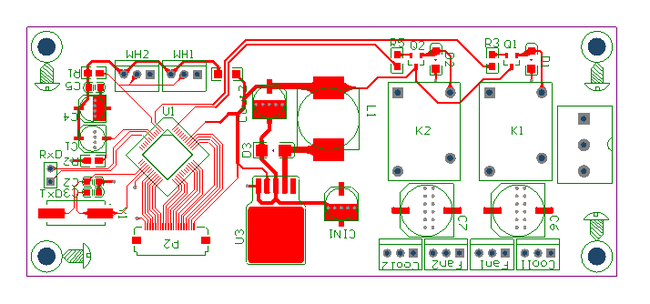

第一版的电路图
天哪，画完电路板发现缺显示模块-_-!!,又重新折腾画一张新的电路图。把显示状态板画出来。



第二版的电路图

洗板~\(≧▽≦)/~啦啦啦~ 结果发现，自己洗双面板，自己已经折腾不动了。还是交给专业洗板的pcb生产厂家打样。
结果发现~~ 他们的规格和我画的规格不符合。一般是以5cm为一档，俺的板子10.2cm。第二档10cm出头了~ %>_<%！！！
气死了！既然考虑洗板了，顺便把几个贴片电容换成直插电容。


经过再一次的折腾，第三版电路图出来啦。
终于准备那出去洗板的电路图，给pcb生产厂文件，结果说俺这个是拼板，一个电路板文件中有2个电路板要加50RMB。%>_<%~~~
晚上又打印出来电路图，用元件实验了一下。发现重大问题。妈妈呀~~ 继电器画封装的管脚反了！搞到半夜，终于重新弄好了。



早上准备去打样~~ 结果原来设想的无线控制模块引脚木空出来哦~ 太失败了！到淘宝上搜了一下无线需要要的引脚。晚上准备把引脚接出来，周五再去洗板。

....
