【笔记：模拟MOS集成电路】单级放大器（非高频）

单级放大器（总结）

一、共源极

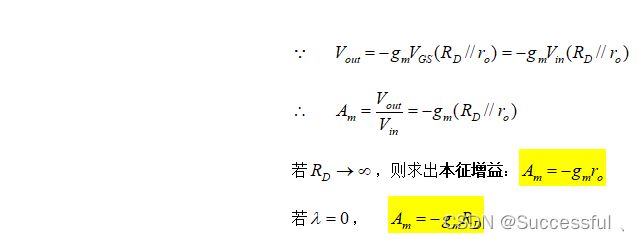

1、采用电阻作负载的共源极

电路分析：

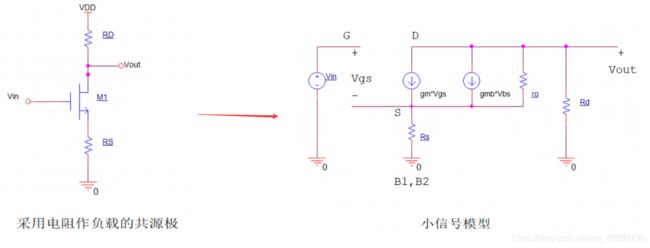

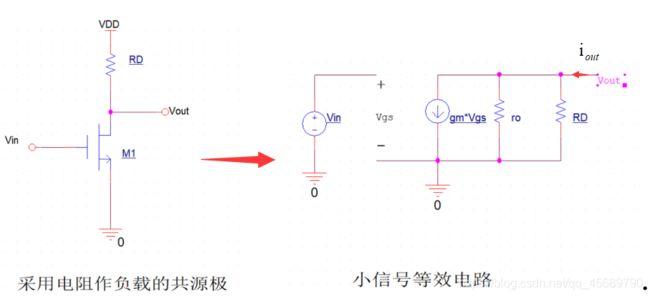

先做出小信号等效电路图，然后对其进行分析：

2、采用二极管连接型器件作为负载的共源极

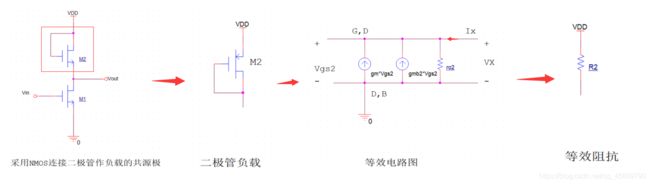

PMOS连接成的二极管，无衬底偏置

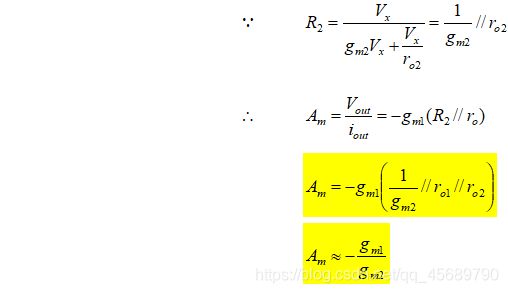

由电路图，M2作为M1的负载，然后求出等效阻抗，看成采用电阻作负载的共源极，然后很容易得到其对应的增益Am

NMOS连接成的二极管，有衬底偏置

同理求出等效阻抗，M2作为M1的负载，对应的增益Am

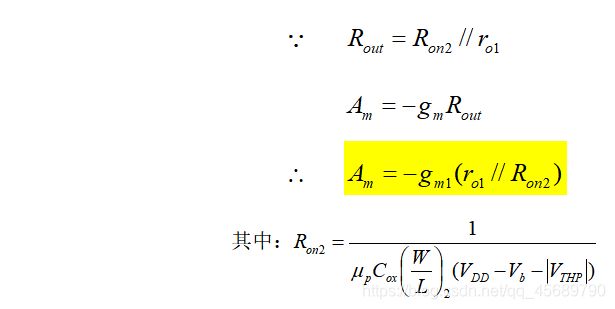

3、采用电流源作负载的共源极

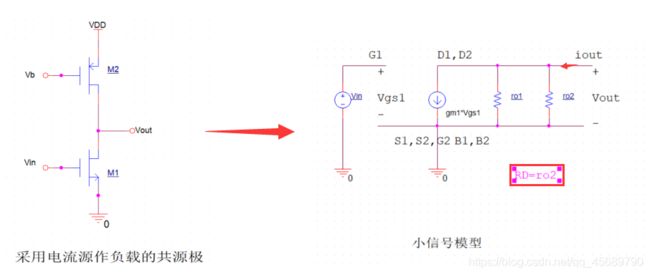

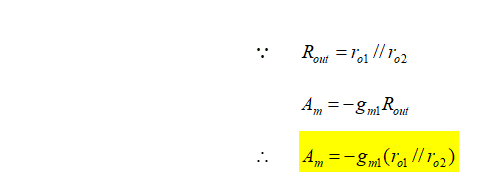

由电路图，在交流小信号模型下，经过电路化简，很容易得到最后的电路形式，仍然可以归结为采用电阻作负载的共源极接法（或者直接求出等效阻抗）

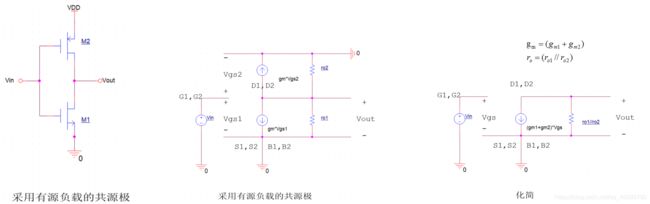

4、有源负载的共源极

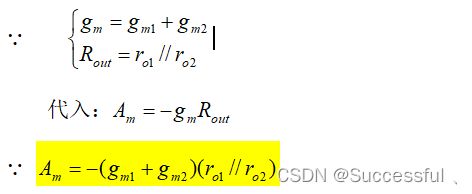

由电路图，得到交流小信号电路图，经过电路图化简，得到类似电阻作负载的共源极接法的电路图形式，对应增益Am如下：

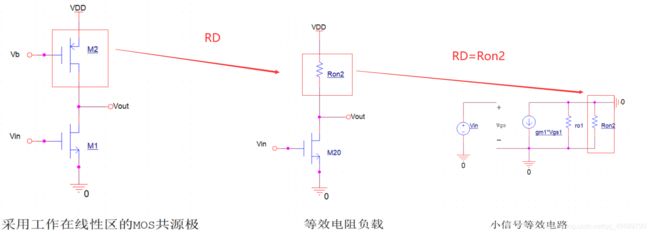

5、工作在线性区的mos为负载的共源极

由电路图，得到交流小信号电路图，经过电路图化简，仍然可以得到类似电阻作负载的共源极接法的电路图形式，对应增益Am如下：

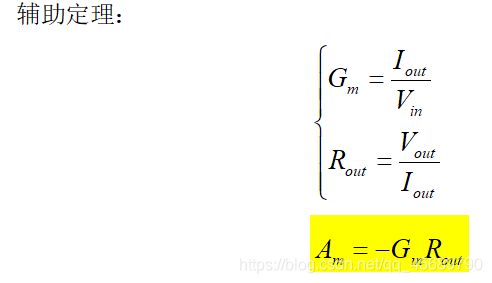

下面的内容会用到辅助定理，公式如下：

6、带源极负反馈的共源极

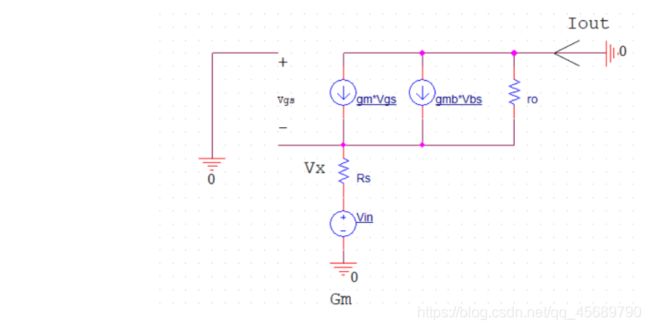

求解Gm：输出短接，变为GND，因此RD被短路，如图：

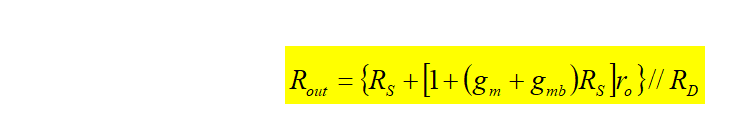

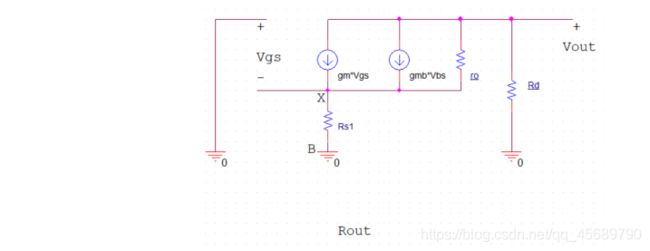

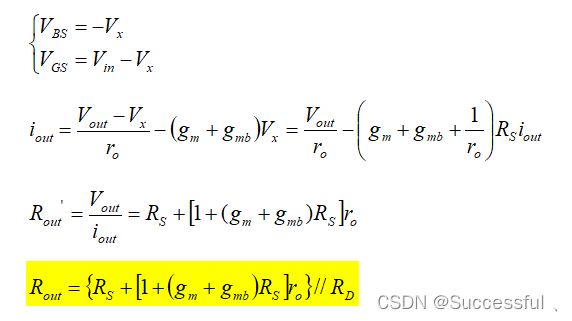

求解Rout：输入短接，变为GND，如图：（先求$R_d$左侧的等效电阻$R_{out}’$然后再和$R_d$并联即可）

由辅助定理，得到带源极负反馈的共源极增益

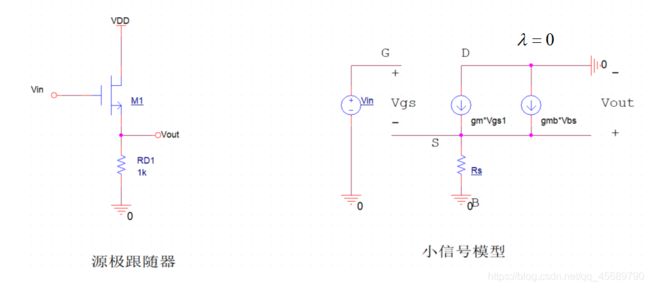

二、源极跟随器

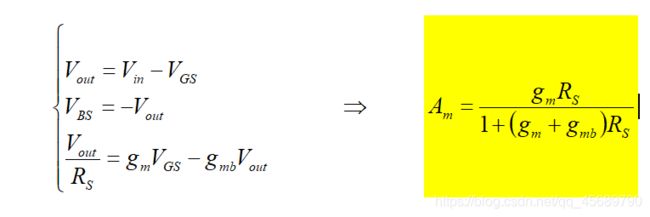

为了简化计算，忽略沟道调制效应

三、共栅极

求解Gm：输出短接，变为GND，因此RD被短路，如图：

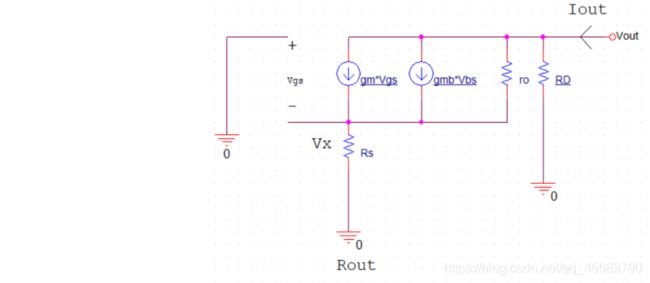

求解Rout：输入短接，变为GND，如图：

形式类似带源极负反馈的共源极接法

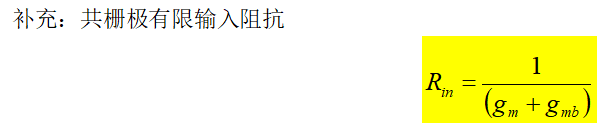

由辅助定理 得到电压增益Am:

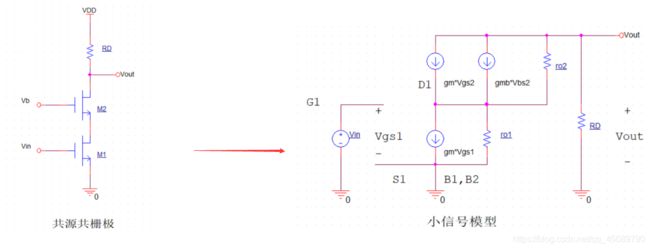

三、共源共栅极

分析：

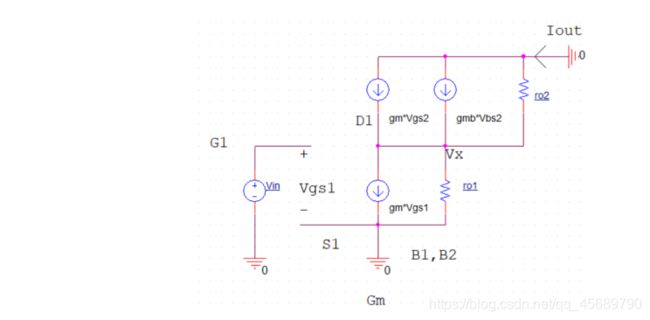

求解Gm：输出短接，如图：

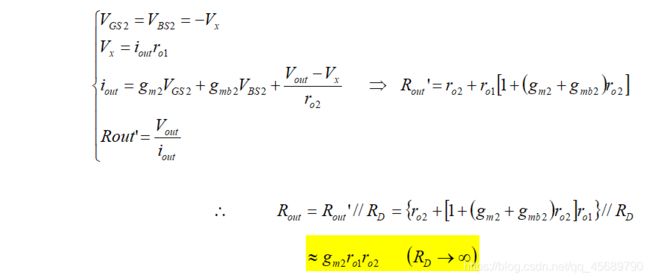

求解Rout：输入短接，如图：

由辅助定理：

四、采用PMOS共源共栅负载的NMOS共源共栅放大器

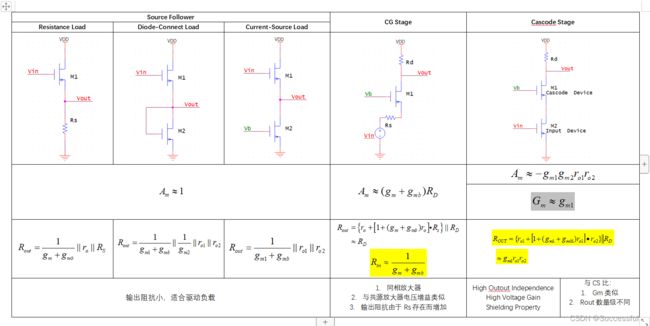

附表格

时间原因，可能还存在一些错误，欢迎交流探讨
