QT串口助手：识别串口号，发送，接收，十六进制

1 摘要

本文主要讲述如何使用QT从零开始实现一个串口助手的基本功能，功能如标题所示，文末附有源码供大家参考。文中若有纰漏，烦请读者斧正。

2 环境

• QT 5.14.1
• Window 11

3 功能

• 串口打开/关闭
  • 启动软件时识别串口号
  • 打开按键随串口打开状态而改变文字
  • 打开失败弹窗提示
• 串口发送/接收
  • 字符和十六进制
• 清除发送/接收

4 创建工程

1. 下载QT
2. 安装QT

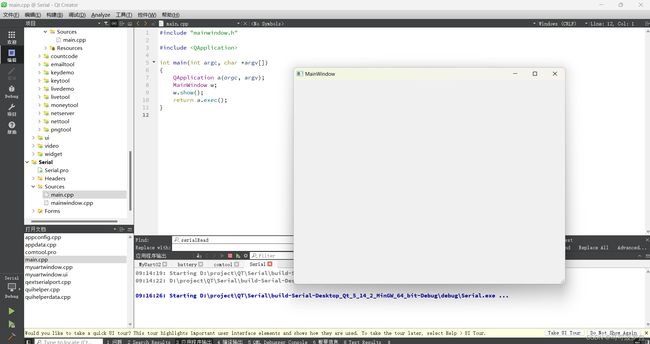

3. 创建工程

5 界面布局

5.1 用到的控件

• Buttons
  • Push Button：即最常见的按键：打开串口、发送、清除接收、清除发送，都是用了这个控件
  • Check Box：即用于打钩的小方框，16进制显示和16进制接收用到了此控件
• Input Widgets
  • Combo Box：点击有下拉菜单的控件，串口、波特率、停止位、数据位、奇偶校验的选择用到此控件
  • Text Edit：输入文本框，串口的发送内容的编辑用到此控件，串口接收内容的显示也用到此控件（此时该控件为只读）
• Display Widgets
  • Label：串口、波特率、停止位、数据位、奇偶校验，这些文字的显示用到此控件
• Layouts
  • Vertical Layout：垂直布局，在此布局框内的空间按垂直等间距排列
  • Horizontal Layout：水平布局，在此布局框内的控件按水平等间距排列
  • Form Layout：在此布局框内的控件按垂直两列等间距排列

5.2 摆放控件

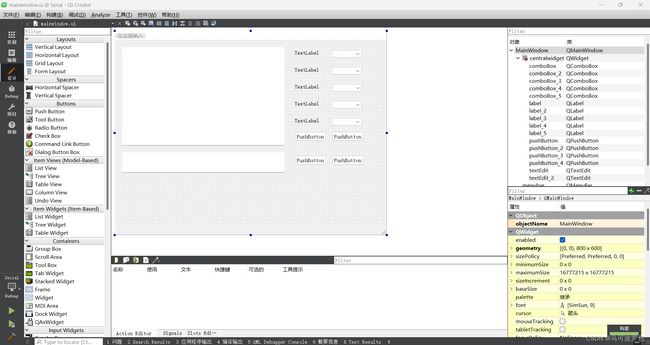

将控件从左侧拖拽到窗口编辑处

5.3 控件编辑及布局

• 修改Label/Push Button/Check Box控件的文本内容（双击控件即可修改）
• 在Combo Box中添加菜单内容（双击控件即可添加）
  • 串口：不加，后面通过串口号识别，在代码里添加
  • 波特率：本文只添加9600/19200/38400/57600/115200
  • 停止位：1/1.5/2
  • 数据位：5/6/7/8
  • 校验位：无/奇校验/偶校验
• 控件布局：调整控件位置，通过布局菜单对选中的控件进行布局
• 修改控件名：按控件的实际用途修改控件名

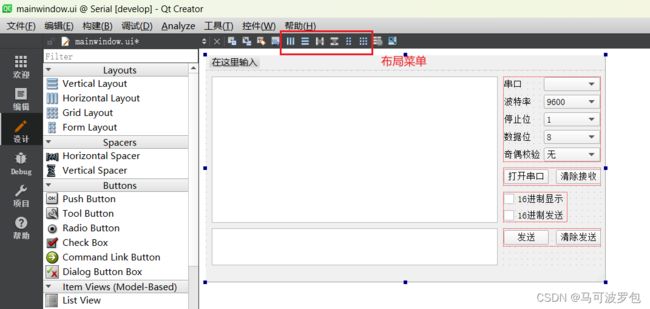

控件布局：

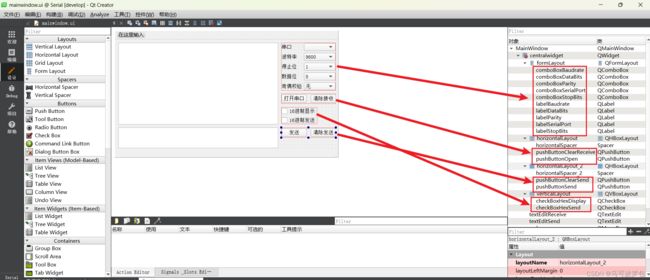

修改控件名：

6 添加库及头文件

本文的串口助手基于QT自带的QSerialPort类实现，故需要添加该类相关的宏和头文件，除此之外，本文用到的头文件也在此一并添加。

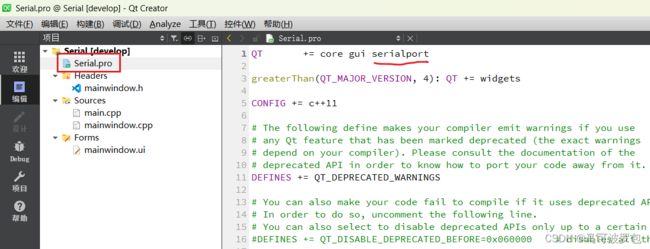

添加宏serialport：

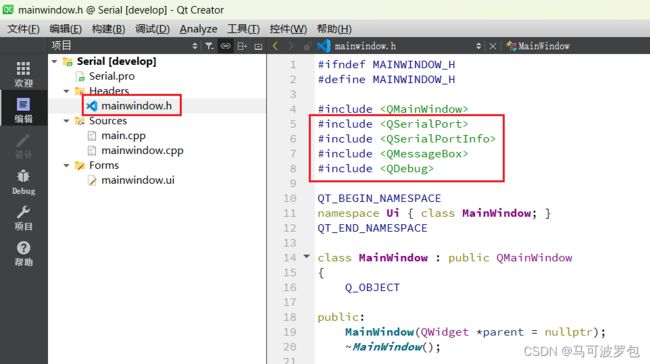

添加头文件：

其中QSerialPort即QT自带的串口类，QSerialPortInfo用于获取串口号，QMessageBox用于实现弹窗提示，QDebug用于输出调试信息。

7 打开串口

7.1 槽函数

打开串口这个动作是在按下“打开串口”这个按键后进行的，因此必须建立按键跟动作之间的联系，在QT中，这种联系是通过“信号和槽”这样的机制来实现的，简单来说，“信号”就是按下按键这个事件，可以理解为一个标志，“槽”是指对这个事件所做的响应，可以理解为一个函数。

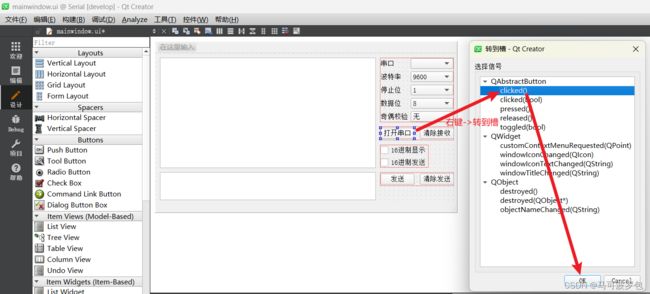

从控件转到槽函数（此处转到“按下时”的槽函数，即此函数是在按键按下时被调用）：

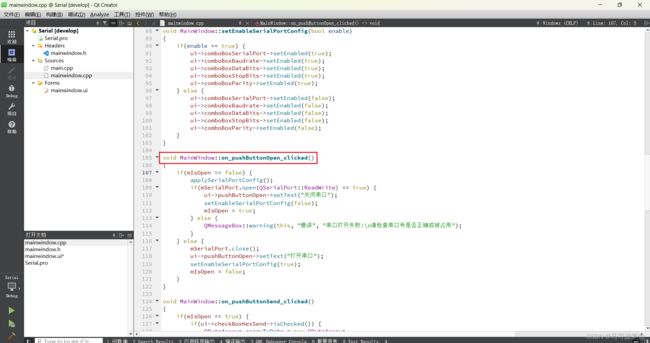

选择clicked()后，QT将在cpp文件中生成槽函数（显然，函数里的内容是要程序员手写的，不是QT生成的）：

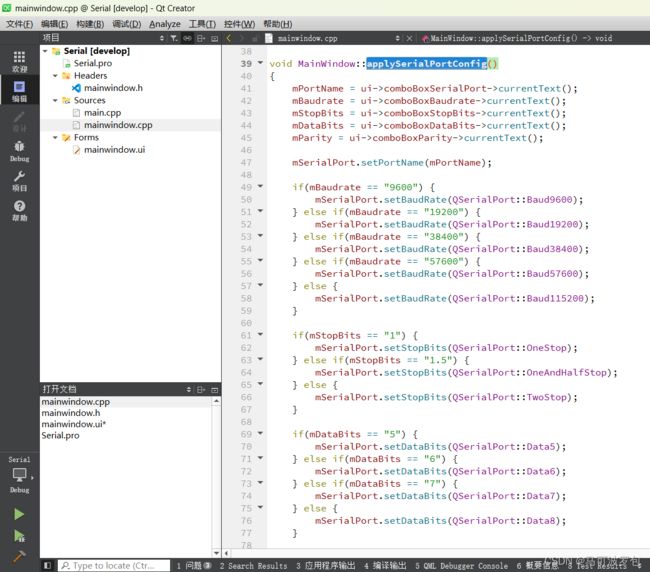

槽函数所调用的子函数applySerialPortConfig（此函数实现获取combobox中的输入并设置到串口）：

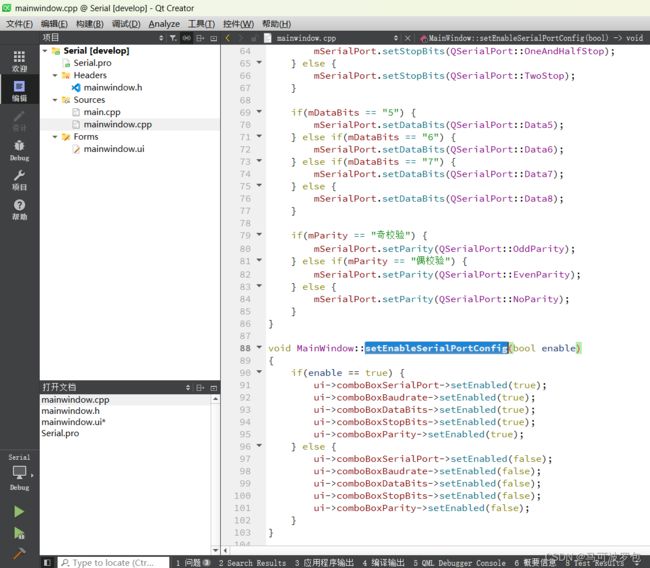

槽函数所调用的子函数setEnableSerialPortConfig（此函数实现combobox的屏蔽与打开）：

“打开按键”的槽函数主要做这几件事情：

1. 根据当前串口的打开状态，选择是要打开串口还是关闭串口
   • 通过自定义成员变量mIsOpen实现
2. 若要打开串口，则从combobox中获取配置并打开串口
   • 先通过QComboBox的currentText方法获取当前输入，再把输入通过QSerialPort类的setXXX方法进行设置，再调open方法
3. 若要关闭串口，则调用关闭串口函数
   • 调QSerialPort类的close方法
4. 串口打开失败时，弹窗提示
   • 调QMessageBox类的warning方法
5. 串口打开状态改变后，修改按键的文本内容
   • 调QPushButton的setText方法
6. 串口打开状态改变后，修改combobox的激活状态
   • 调QComboBox的setText方法

注意：相关成员变量需先在头文件中定义好

7.2 串口列表的获取

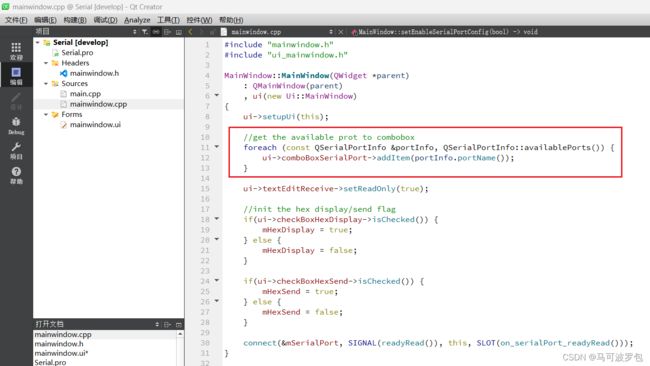

前文中并没有在combobox中写死串口列表，是为了动态获取串口列表。本文只在软件打开的时候获取串口列表（更完善的做法是在点击combobox后更新，后面有时间会实现这个功能），只需在构造函数中添加以下代码。

foreach是QT中的一个关键字，其作用是对第二个参数中的对象进行遍历，把遍历过程中的每个对象依次赋给第一个参数，并执行花括号中的内容。在这里，就是把可获取的串口列表availablePorts()中的串口，逐个将其串口号添加到combobox中。

8 串口发送/接收

8.1 字符的收发

对于发送来说，其实现过程如下：

1. 给发送按键创建槽函数
2. 在槽函数中获取发送文本框中的数据
3. 对获取到的数据进类型和格式的转换（如需）
4. 发送数据到串口

代码实现：

void MainWindow::on_pushButtonSend_clicked()
{
    if(mIsOpen == true) {
        //mSerialPort.write(ui->textEditSend->toPlainText().toStdString().c_str());   //ENTER键：0A（即\n）
        mSerialPort.write(ui->textEditSend->toPlainText().replace("\n", "\r\n").toStdString().c_str()); //ENTER键：0D 0A（即\r\n）
    }
}

对于接收来说，由于不存在接收按键，其实现跟发送有些许不同，但本质还是一样的，都是QT中的信号和槽的机制：

1. 通过connect方法，连接接收完成信号readyRead和自定义槽函数on_serialPort_readyRead（函数名字自定义）
2. 在槽函数中读串口
3. 对读到的串口数据进行类型和格式的转换（如需）
4. 把数据显示在接收文本框中

代码实现：

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent)
    , ui(new Ui::MainWindow)
{
    ui->setupUi(this);

    //此处省略中间内容....

	//连接接收完成信号readyRead和自定义槽函数on_serialPort_readyRead
    connect(&mSerialPort, SIGNAL(readyRead()), this, SLOT(on_serialPort_readyRead()));
}

void MainWindow::on_serialPort_readyRead()
{
    if(mIsOpen == true) {
        QByteArray rxData = mSerialPort.readAll();
        ui->textEditReceive->insertPlainText(rxData);   //用append会多一个换行
        ui->textEditReceive->moveCursor(QTextCursor::End);  //调整光标位置到最新接收的尾部，避免看不到最新接收的数据
    }
}

8.2 十六进制收发

在实现了上面字符的收发基础上，再实现十六进制的收发，其实不难，无非多了显示方式的判断，以及相应格式和类型的转换罢了。这些格式和类型的转换通常都有现成的轮子，不需要再造轮子，这样节省了大量时间。

首先是checkbox控件的槽函数实现，无论是接收还是发送的16进制checkbox，其实现的都是以下两件事情：

1. 根据当前checkbox状态，对文本框的数据进行字符和十六进制数之间的格式转换
2. 记录当前checkbox状态（用于接收和发送函数的格式转换）

16进制接收显示checkbox的stateChanged槽函数：

void MainWindow::on_checkBoxHexDisplay_stateChanged(int arg1)
{
    if(arg1 == Qt::Checked) {
        QString *strHex = new QString;
        *strHex = ui->textEditReceive->toPlainText().replace("\n", "\r\n"); //QT中ENTER键为：\n（即0A），将其替换为Windows中的\r\n（即0D 0A）
        ui->textEditReceive->clear();
        ui->textEditReceive->insertPlainText(strHex->toUtf8().toHex(' ').append(' '));  //QString转QByteArray，QByteArray中的字符转16进制并追加空格，toHex在每个16进制数后加空格，append在最后加空格
        ui->textEditReceive->moveCursor(QTextCursor::End);
        delete strHex;

        mHexDisplay = true;
    } else {
        QString *strChar = new QString;
        *strChar = ui->textEditReceive->toPlainText().remove(QRegExp("\\s"));   //删除空格，空格的正则表达式为\s
        ui->textEditReceive->clear();
        ui->textEditReceive->insertPlainText(QByteArray::fromHex(strChar->toLatin1())); //toLatin1:按照ASCII编码把String转成ByteArray，fromHex:对ByteArray做16进制解码
        ui->textEditReceive->moveCursor(QTextCursor::End);
        delete strChar;

        mHexDisplay = false;
    }
}

16进制发送显示checkbox的stateChanged槽函数：

void MainWindow::on_checkBoxHexSend_stateChanged(int arg1)
{
    if(arg1 == Qt::Checked) {
        QString *strHex = new QString;
        *strHex = ui->textEditSend->toPlainText().replace("\n", "\r\n");
        ui->textEditSend->clear();
        ui->textEditSend->insertPlainText(strHex->toUtf8().toHex(' ').append(' '));
        ui->textEditSend->moveCursor(QTextCursor::End);
        delete strHex;

        mHexSend = true;
    } else {
        QString *strChar = new QString;
        *strChar = ui->textEditSend->toPlainText().remove(QRegExp("\\s"));
        ui->textEditSend->clear();
        ui->textEditSend->insertPlainText(QByteArray::fromHex(strChar->toLatin1()));
        ui->textEditSend->moveCursor(QTextCursor::End);
        delete strChar;

        mHexSend = false;
    }
}

而收发槽函数中也要相应加入格式转换的逻辑。

接收槽函数：

void MainWindow::on_serialPort_readyRead()
{
    if(mIsOpen == true) {
        QByteArray rxData = mSerialPort.readAll();

        if(ui->checkBoxHexDisplay->isChecked()) {
            ui->textEditReceive->insertPlainText(rxData.toHex(' ').append(' '));  //把ByteArray按16进制编码，toHex在每个16进制数后加空格，append在最后加空格
        } else {
            ui->textEditReceive->insertPlainText(rxData);
        }
        ui->textEditReceive->moveCursor(QTextCursor::End);  //调整光标位置到最新接收的尾部，避免看不到最新接收的数据
    }
}

发送槽函数：

void MainWindow::on_pushButtonSend_clicked()
{
    if(mIsOpen == true) {
        if(ui->checkBoxHexSend->isChecked()) {
            QByteArray* arrayTxData = new QByteArray;
            *arrayTxData = ui->textEditSend->toPlainText().remove(QRegExp("\\s")).toUtf8();
            mSerialPort.write(QByteArray::fromHex(*arrayTxData));

            delete arrayTxData;
        } else {
            //mSerialPort.write(ui->textEditSend->toPlainText().replace("\n", "\r\n").toStdString().c_str());
            mSerialPort.write(ui->textEditSend->toPlainText().replace("\n", "\r\n").toUtf8()); //QT中ENTER键为：\n（即0A），将其替换为Windows中的\r\n（即0D 0A）
        }
    }
}

也许有读者会对上述代码中那一连串的成员函数感到疑惑，不知其为何意，想要知道这些函数的作用，最好的办法是查阅QT的帮助文档。

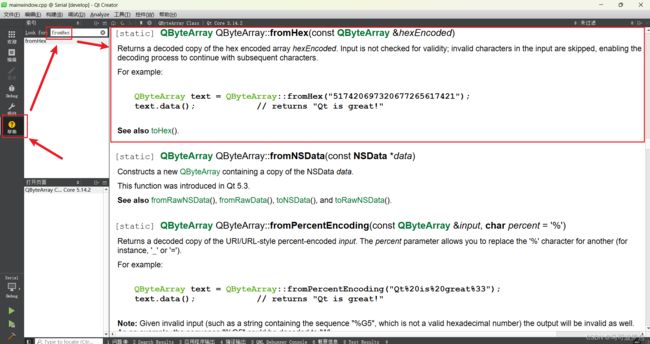

比如要查fromHex这个函数的作用（对于QT中的类的搜索也是同理，查阅帮助文档和手册是学习QT乃至许多技术的必备技能）：

9 清除发送/接收

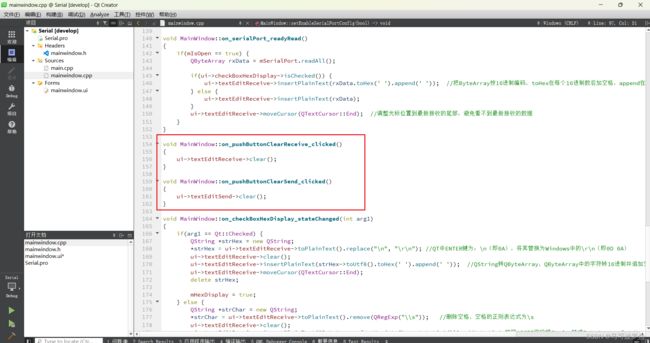

这个非常简单，只需在槽函数中调用QTextEdit控件的clear方法即可。

10 后记

QT中的各种控件类都是经过层层继承而来，调用某个控件类中的方法，不一定是定义在该类里面，而是定义在其父类中。这种套娃模式极好地用代码描述了真实世界，是面向对象的精髓之一。

如果要实现串口列表的实时更新，习惯了面向过程开发的朋友可能第一反应是用定时器去周期更新，而在面向对象的世界中有一个方法是把控件的方法给改写，在其中加入获取串口列表的逻辑，这是两种开发思想差异的一个体现。

本文中的串口助手其实还是有很多不完善之处，比如还缺少以下功能：

• 16进制发送模式下，发送框的非法字符检测
• 发送接收字节数统计
• 自动发送
• 保存上一次的串口配置
• …

后续有时间将慢慢补上。

11 源码

懒得传git，先放某度云上
链接：Serial
提取码：hjq5

12 参考

• QT帮助文档
• QT中的foreach关键字
• QComboBox点击时自动更新列表（自动刷新QSerialPort）
• QT弹窗
• QTextEdit追加纯文本（无额外的换行）
• QString、QByteArray、ASCII码、16进制等类型转换和编码转换
• QT 十六进制字符串与原数据字符串互转
• QT QString去除空格
• QT 正则表达式
