华为eNSP实验-组播服务器实验

一、实验必备

1.拓扑图

华为eNSP实验-组播服务器实验_第1张图片

2.下载eNSP和vlc播放器

vlac播放器下载地址
http://www.videolan.org/vlc/download-windows.html

3.在eNSP处配置vlc参数

华为eNSP实验-组播服务器实验_第2张图片
华为eNSP实验-组播服务器实验_第3张图片
找到你vlc安装的位置。

二、实验配置

1.实验拓扑图

华为eNSP实验-组播服务器实验_第4张图片
此处推荐使用此路由器,这样不用管virtualbox版本

1.路由器的配置
system-view
[Huawei]sysname R1
[R1]un in en
[R1]multicast routing-enable
[R1]interface Ethernet 0/0/0
[R1-Ethernet0/0/0]undo shutdown
Info: Interface Ethernet0/0/0 is not shutdown.
[R1-Ethernet0/0/0]ip address 192.168.200.1 255.255.255.0
[R1-Ethernet0/0/0]pim sm
[R1-Ethernet0/0/0]ospf 1
[R1-ospf-1-area-0.0.0.0]
[R1-ospf-1-area-0.0.0.0]network 192.168.100.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.200.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]pim
[R1-pim]c-bsr priority 10
[R1-pim]c-bsr Ethernet 0/0/0
[R1-pim]c-rp priority 10
[R1-pim]c-rp Ethernet 0/0/0
2.交换机的配置
system-view
[Huawei]sysname SW1
[SW1]un in en
[SW1]vlan batch 10 20 100
[SW1]multicast routing-enable
[SW1]interface Vlanif 10
[SW1-Vlanif10]ip address 192.168.10.1 255.255.255.0
[SW1-Vlanif10]pim sm
[SW1-Vlanif10]igmp enable
[SW1-Vlanif10]interface vlanif 20
[SW1-Vlanif20]ip address 192.168.20.1 255.255.255.0
//此处我新增了vlan,并且为vlan配置了IP地址,但是却无法ping通192.168.20.20,原因是没有把vlan绑定到对应的端口
[SW1-Vlanif20]pim sm
[SW1-Vlanif20]igmp enable
[SW1-Vlanif20]interface vlanif 100
[SW1-Vlanif100]ip address 192.168.100.100 255.255.255.0
[SW1-Vlanif100]pim sm
[SW1-Vlanif100]igmp enable
[SW1-Vlanif100]quit
[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 10
//配置之后能ping通192.168.10.10
[SW1-GigabitEthernet0/0/2]quit
[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port hybrid pvid vlan 20
[SW1-GigabitEthernet0/0/3]port hybrid untagged vlan 20
//此处注意0/0/3端口的配置和0/0/2的配置不同,0/0/2为我自己的配置(access口),测试看看有啥不同。Ps:端口连接终端可以是access口,连接交换机需要是trunk口或者hybrid口
[SW1-GigabitEthernet0/0/3]quit
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port hybrid pvid vlan 100
[SW1-GigabitEthernet0/0/1]port hybrid untagged vlan 100
[SW1]ospf 1
[SW1-ospf-1]area 0.0.0.0
[SW1-ospf-1-area-0.0.0.0]network 192.168.10.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 192.168.20.0 0.0.0.255
[SW1-ospf-1-area-0.0.0.0]network 192.168.100.0 0.0.0.255
3.组播服务器的配置

华为eNSP实验-组播服务器实验_第5张图片
华为eNSP实验-组播服务器实验_第6张图片

4.验证路由器R1 ping 通PC1

华为eNSP实验-组播服务器实验_第7张图片

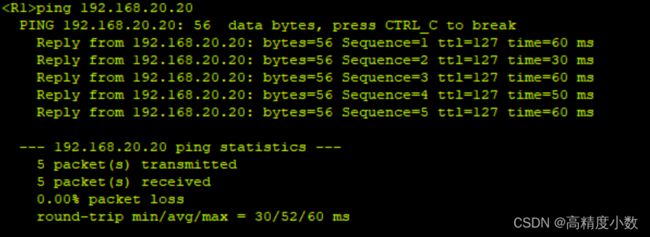

5.验证路由器R1 ping 通PC2

华为eNSP实验-组播服务器实验_第8张图片

6.验证实验是否成功

1.在服务器处点击运行
2.在各pc处点击加入组播,然后启动vlc

7.在路由器和交换机处排查问题

一、在实验中,不是一运行就会成功的,本次实验,我出现了两次小错误
1.组播地址填错,这里目的IP填成了255.1.1.1,所以一开始我并未成功。
华为eNSP实验-组播服务器实验_第9张图片

2.pim interface 处只是显示一个端口,后来重配一次
在这里插入图片描述
二、如何验证?可以在路由器和交换机处查看
1.正常是会有两个interface
在这里插入图片描述
2.在交换机处查询,正常显示如下
华为eNSP实验-组播服务器实验_第10张图片
