【华为网络-配置-005】-单臂路由配置

要求:

1、PC1 能够和 PC2 互相通信

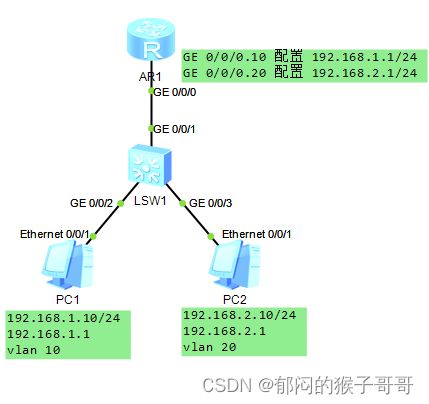

【华为网络-配置-005】-单臂路由配置_第1张图片

一、AR1 配置

交换机 LSW1 这里不再进行 vlan 配置。可参考链接配置
1、GE 0/0/1:trunk,允许 vlan 10 20 通过
2、GE 0/0/2:access,默认 vlan 10
3、GE 0/0/3:access,默认 vlan 20
(站内链接:vlan 配置方法)

创建 vlan 10 20。
[AR1]vlan batch 10 20

进入物理接口的子接口(接口后跟个点表示子接口,子接口号可以自己给定)
[AR1]interface GigabitEthernet 0/0/0.10

关联 vlan 号
[AR1-GigabitEthernet0/0/0.10]dot1q termination vid 10

开启 arp 的广播功能
[AR1-GigabitEthernet0/0/0.10]arp broadcast enable

配置子接口的 ip 地址做为下面 PC1 的网关。
[AR1-GigabitEthernet0/0/0.10]ip address 192.168.1.1 24

另一个接口同理配置
[AR1]interface GigabitEthernet 0/0/0.20
[
