【Matlab高端绘图SCI绘图模板】第05期 绘制高阶折线图

1.折线图简介

折线图是一个由点和线组成的统计图表，常用来表示数值随连续时间间隔或有序类别的变化。在折线图中，x 轴通常用作连续时间间隔或有序类别（比如阶段1，阶段2，阶段3）。y 轴用于量化的数据，如果为负值则绘制于 y 轴下方。连线用于连接两个相邻的数据点。

折线图用于分析事物随时间或有序类别而变化的趋势。如果有多组数据，则用于分析多组数据随时间变化或有序类别的相互作用和影响。折线的方向表示正/负变化。折线的斜率表示变化的程度。

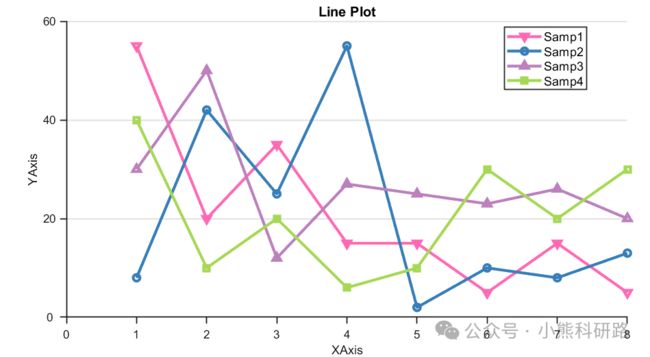

2.整体效果图

3. 关键代码展示：

%% 细节调整

% 线条属性调整

MarkerL = {'v','o','^','s'};

for i = 1:4

    set(p(i),'LineStyle','-','Marker',MarkerL{i},'LineWidth',2.5,'Color',C(i,1:3))

end

% 坐标区属性调整

set(gca, 'Box', 'off', ...                                % 边框

         'LineWidth', 1,...                               % 线宽

         'XGrid', 'off', 'YGrid', 'on', ...               % 网格

         'TickDir', 'out', 'TickLength', [.01 .01], ...   % 刻度

         'XMinorTick', 'off', 'YMinorTick', 'off', ...    % 小刻度

         'XColor', [.1 .1 .1],  'YColor', [.1 .1 .1])     % 坐标轴颜色

% 坐标轴刻度调整

set(gca, 'XTick', 0:1:8,  'YTick', 0:20:80,...            % 刻度位置、间隔

         'Xlim' ,[0 8],'Ylim' ,[0 60], ...                % 坐标轴范围

         'Xticklabel',{0:1:8},...                         % X坐标轴刻度标签

         'Yticklabel',{0:20:80})                          % Y坐标轴刻度标签

% Legend

hLegend = legend(p, ...

                 'Samp1', 'Samp2','Samp3','Samp4', ...

                 'Location', 'northeast');

% Legend位置微调

P = hLegend.Position;

hLegend.Position = P + [0.01 0.03 0 0];
